對于無線對講系統來說，有針對一般商用的常規無線對講系統，也有針對大型企事業單位用的集群無線對講系統。海能達推出的XPT集群系統，稱為小集群，針對業務量較多，但是預算不是過高的情形下使用，比較合適。今天就伊利了解。海能達XPT增強型無線對講虛擬集群技術。

系統定義

XPT(ExtendedPseudoTrunk,增強型虛擬集群)是我海能達在Hytera自行開發的虛擬集群技術的基礎上、結合數字集群系統的優點開發的一種新的分布式集群無線對講系統解決方案,該分布式集群系統有以下三大優點:不需要專門的控制信道、搭建成本較低、負載均衡。

系統背景

數字常規通信系統雖然有機地結合了雙向無線通信和數字技術的優點,兼具了傳統模擬系統的諸多優勢和功能,但是一個中轉臺在同一時間最多可以支持兩路呼叫,導致信道資源的使用受限,無法支持更多的終端同時發起不同呼叫。而數字集群系統雖然單站覆蓋范圍更大,抗環境噪聲能力更強,且信道資源可以自動分配,但是集群系統運行環境搭建復雜、常規系統升級到集群系統不便利,并且集群系統需要大量的設備支持,需要投入很大的成本。XPT是一款經濟適用的數字升級解決方案,通過將多臺中轉臺連接在一起組建一個虛擬集群系統,適用于需要數字常規通信系統的專業數字關鍵業務用戶,它擁有集群技術的規模、高效、更清晰的音頻質量,而且通過共享中轉臺的邏輯信道資源,擴展了通信容量,可使更多用戶依靠單一站點進行高密度的語音和數據通信。

工作原理

XPT將同一區域內多個工作于數字中轉模式的中轉臺集合起來組成一個XPT站點,通過共享站內中轉臺的邏輯信道,允許終端使用站點中的所有中轉臺進行通信并且不需要專門的控制信道,從而提升信道的利用率。在XPT系統模式下，一個呼叫總是優先在終端的主中轉臺上進行發起,當終端所處的中轉臺(主中轉臺）處于忙碌狀態時,終端將到其他空閑中轉臺(自由中轉臺)上發起語音或者數據業務,減小了終端接入系統所需的等待時間,并能在保證一定業務質量的前提下最大限度地擴展通信容量。此外,在同一時刻所有邏輯信道被同時占用的概率很低,因此,在XPT系統下呼叫被拒的概率將遠低于僅有一個常規信道可供接入的情況，可以幫助企業用戶同一個系統下盡可能快速高效進行語音通信和數據通信。

1）XPT集群協議

◆主中轉臺

XPT站點內的每個終端都有自己的主中轉臺。例如:我們分配R1為G1,G2,G3的主中轉臺。當終端的主中轉臺為空閑狀態時,終端總是優先監聽它的主中轉臺，并根據主中轉臺的系統廣播判別當前XPT系統中是否有它的呼叫。當主中轉臺存在空閑時隙時,終端總是優先在它的主中轉臺上發起呼叫。

◆歸屬組

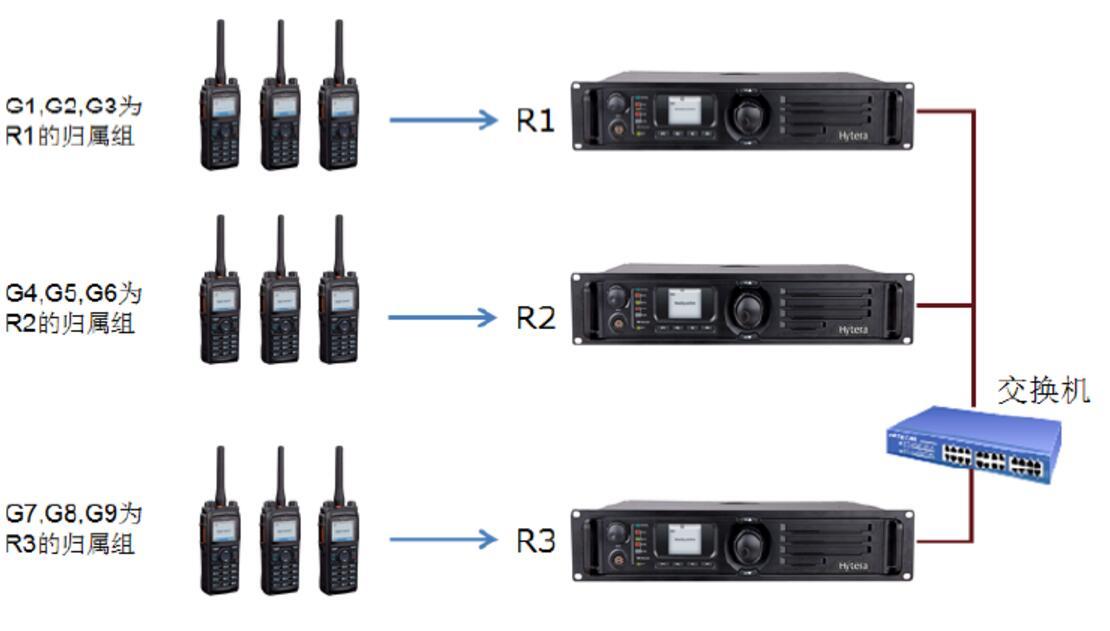

在一個XPT站點中,一個中轉臺可以指定一個或多個歸屬組,指明該中轉臺下活動的終端用戶組。一個用戶組只能作為一個中轉臺的歸屬組,同一個站點內的不同中轉臺的歸屬組不允許重復。例如:G1,G2,G3已經設置為中轉臺R1的歸屬組,則不能再將它們設為其他中轉臺的歸屬組。

◆當某個中轉臺在空閑狀態下收到組呼請求時,則會判斷該組呼是否屬于該站點內某個中轉臺的歸屬組。如果是,則該中轉臺將告知站內其他中轉臺它的狀態更新信息(正在中轉某個組呼),并且廣播給正在監聽它的終端,以便于該歸屬組的成員可以接收該組呼。當終端發起一個不是本站內的組呼請求(即不是站內某個中轉臺的歸屬組)時,中轉臺將拒絕該請求,終端將不能發起該組呼。

◆當某個中轉臺在休眠狀態下收到站內其他中轉臺正在中轉組呼的信息時,則會判斷該組呼是否屬于該中轉臺的歸屬組。如果是,則該中轉臺將立即啟動發射，廣播給正在監聽它的終端,以便于該歸屬組的成員可以及時轉移到正在中轉組呼的中轉臺下去接收該組呼,如果不是,則該中轉臺將忽略該組呼。

◆自由中轉臺

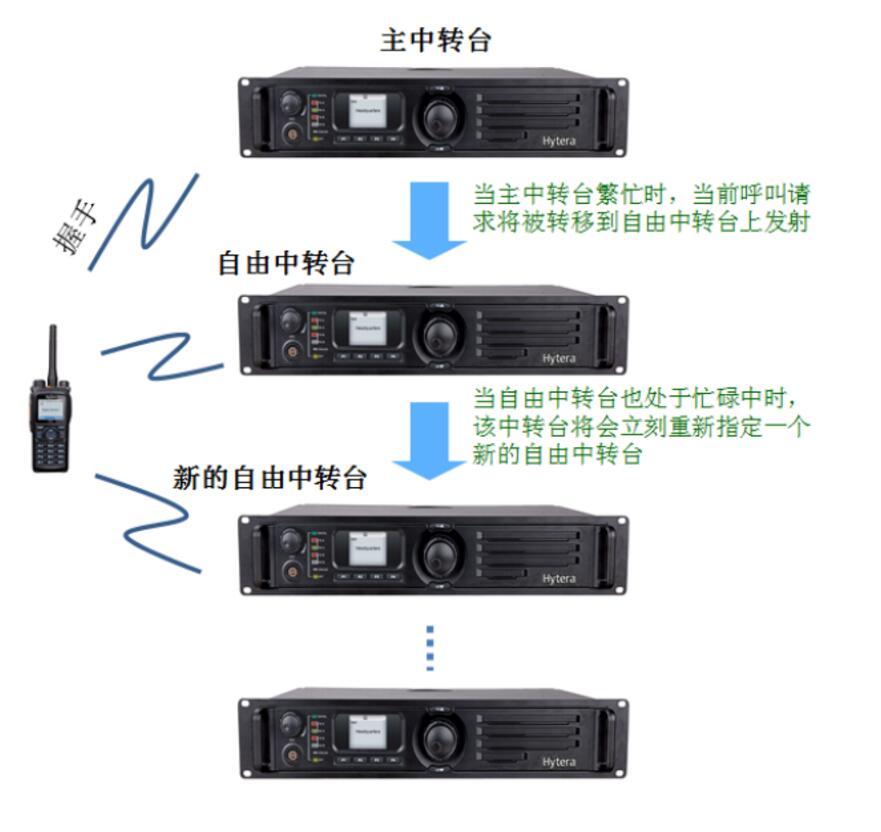

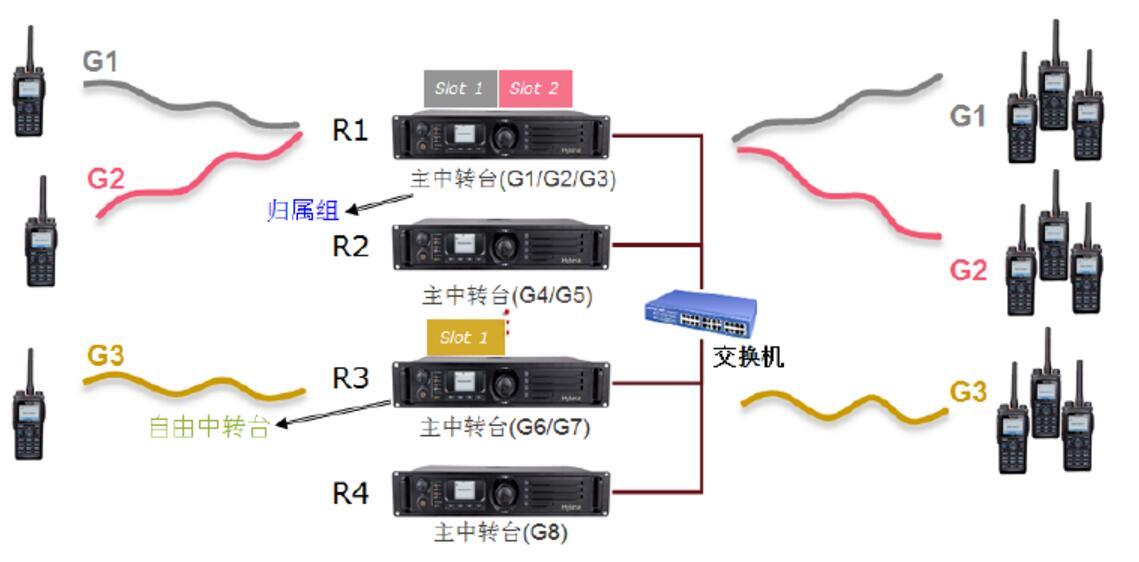

當終端的主中轉臺繁忙時,將切換去監聽自由中轉臺,并使用自由中轉臺的空閑時隙發起呼叫,例如:G1和0G2呼叫正在R1的時隙1和時隙2轉發,G3的成員將切換到自由中轉臺R3去監聽或發起新的呼叫,每個XPT站點內任意時刻都需要指定一個自由中轉臺,除非站點內所有的中轉臺都被占用,在每一個局域網站點內，任何一個注冊成功且狀態為空閑的中轉臺都有資格被當選為站點的自由中轉臺,一個局域網站點內同一時刻只存在一個自由中轉臺。

2）主中轉臺分配

◆終端需要通過CPS寫頻將XPT站點內某個中轉臺設置為自己的主中轉臺。

◆所有的站點均需要終端被均衡分配到它的主中轉臺，確保終端能以更好的系統接入性能工作。站點內的終端需要均衡分配到不同的主中轉臺，盡可能確保所有終端可以以最佳的系統接入性能進入XPT系統。

◆未配置到系統任何站點的組呼將不允許在系統內發起呼叫。

3）自由中轉臺分配

◆在同一時刻,XPT系統內只能存在一個自由中轉臺。

◆XPT站點內任何注冊成功并且處于空閑狀態的中轉臺都有資格當選為自由中轉臺。

◆當自由中轉臺繁忙時,該中轉臺將會重新指定一個空閑中轉臺為新的自由中轉臺,以便于終端可以到該自由中轉臺上重新發起呼叫。

4)典型網絡拓撲結構

在XPT系統網絡的典型拓撲結構中,包括終端、中轉臺、以太網交換機、路由器、IPPBx、第三方應用、RDAC以及電話網絡等,終端通過中轉臺呼叫其他通信設備,中轉臺與中轉臺之間通過交換機連接,XPT站點之間又通過路由器連接廣域網和第三方應用以及RDAC,XPT系統通過IPPBX設備連接到電話系統,如下圖所示。

XPT系統包括單站集群系統和IP互聯多站集群系統,一個單站系統由一個主中轉臺和多個從屬中轉臺組成,在配置XPT單站系統時,終端會提前分配到專有頻點和時隙。終端空閑時,會實時監聽它的主中轉臺,該中轉臺會通過測機信號在每個頻點上廣播XPT系統狀態信息,告知終端哪些信道可用以及是否有呼叫存在,這樣終端可以跳轉到合適的信道和時隙進行通信,通過IP網絡將多個XPT單站系統連接起來組成了一個IP互聯的數字中轉系統,即XPT多站集群系統,該多站系統可以既保證了XPT單站集群系統的信道資源共享,又擴大了XPT系統的通信覆蓋范圍。(注:XPT多站集群系統將在后續版本支持,詳情請參考我司發布的功能列表)基于當前數字常規系統直接升級終端和中轉臺的軟件模塊,可以組建一個XPT系統,這樣既可滿足企業在已有的系統上靈活擴充通話容量的要求,又用最少的設備滿足了通信需要,而不需要額外增加很多的其他設備,大大降低了升級成本,并且XPT系統具備常規系統的數字功能,它是通過入門級多站點數字中轉系統配置,提供高容量、覆蓋面廣、物美價廉、經濟高效的數字集群解決方案。
