主頁(http://www.by236.com):自己動手沃爾沃XC90安裝車載電臺 對講機作為自駕游當中,相互之間通訊的工具,不受信 號的限制,不受網絡的限制,而且通話完全免費,實際使用當中非常方便。車隊出行的話一呼百應,即說即聽。在長途出行,自駕出行的過程當中,是手機無法替代的。
我這個車載臺是淘寶上買的,相對比較便宜國產的,通話質量和通聯距離都沒問題,唯一覺得不滿意的就是買錯了,應該買成那種面板和主機分離的就好了,就可以把面板固定在前面可以看得到頻 率。

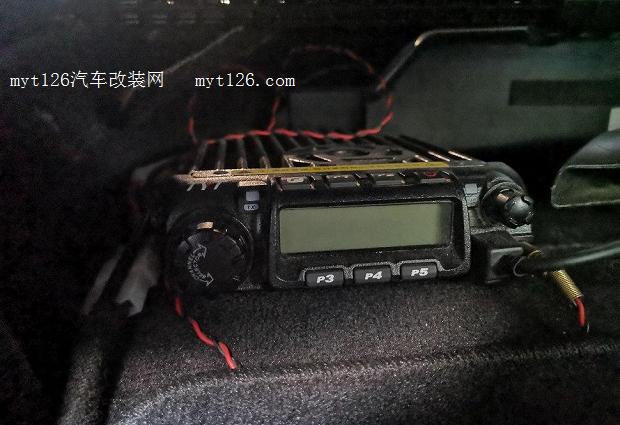

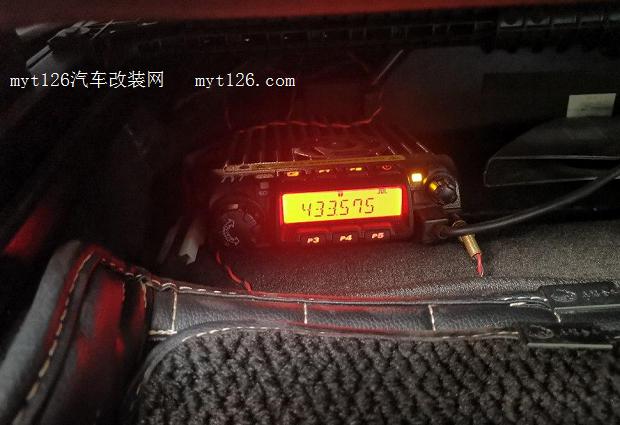

安裝在了駕駛座下面。線路走到了后備箱。沃爾沃的主電瓶在后備箱左側。我把具體的安裝步驟一步一步分解吧。但是安裝的時候,自己沒有來得及照片兒。
手咪放在了這個位置。
對講機的線路的話,有兩條,一是電源線,二是天線。為了理線更加方便,我把這兩條線捆在了一起,用絨布膠帶包裹。
從前座這兒出發,鋪在了腳下。我也想把它走到最邊上去,但是發現線不夠長。只能這樣了。

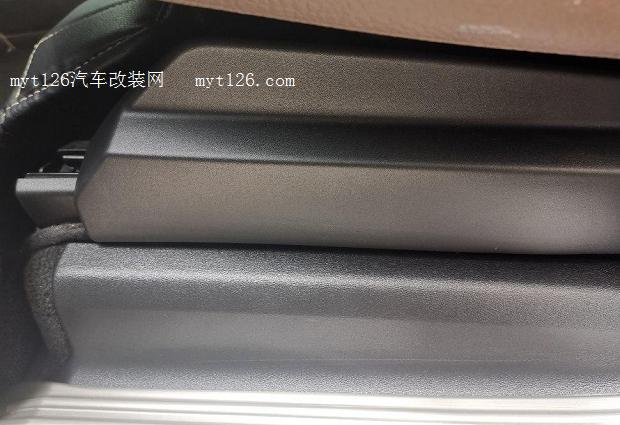

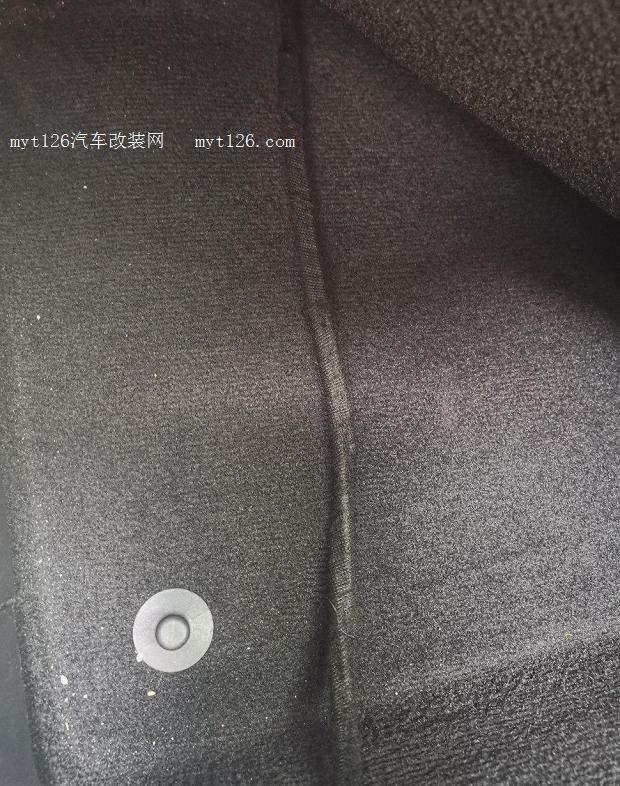

順著第2排座位的邊緣把線塞進去了。可以看到這個地方,縫隙不大,做工挺好。我是用塑料鏟子使勁兒把線塞進去的。
繼續走線到第三排坐位這兒,順著邊兒走過來。不要問我為什么天線會這樣走,因為線不夠長

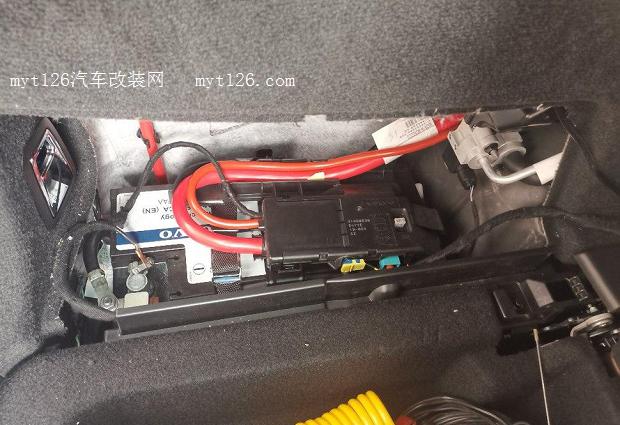

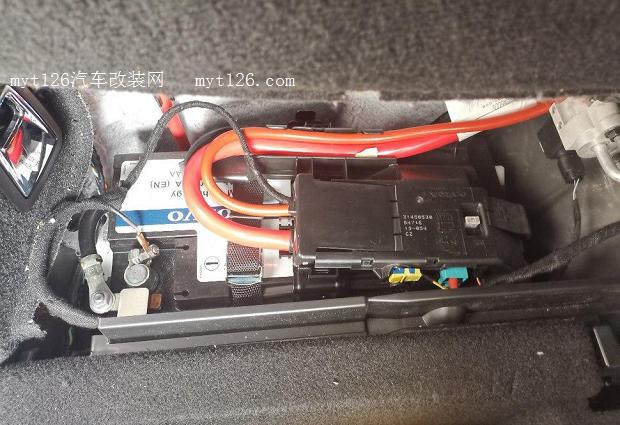

一直走到電瓶這兒。把對講機的線絨布包裹,分開正負極,安裝到電瓶正負極。

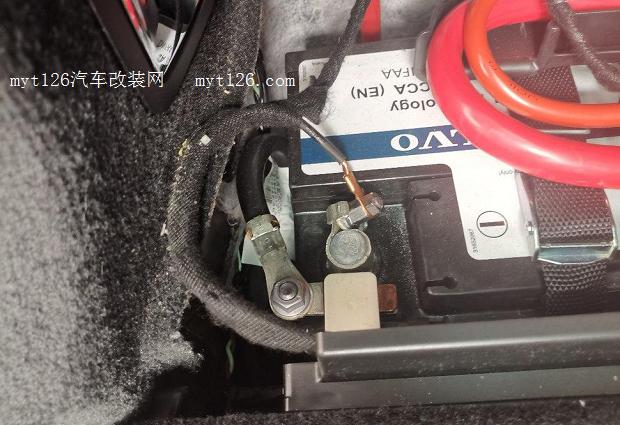

負極的特寫
建議把線加一個線鼻子上去。直接就在原位置把負極擰緊就可以。

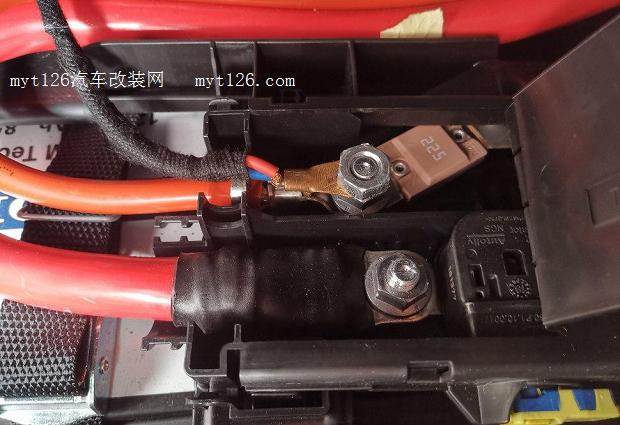

正極這兒,我專門拍了一個圖片,供參考。可以看得到,沃爾沃的這個用的高壓線非常粗,非常壯,也證明了這個車的用料很扎實。

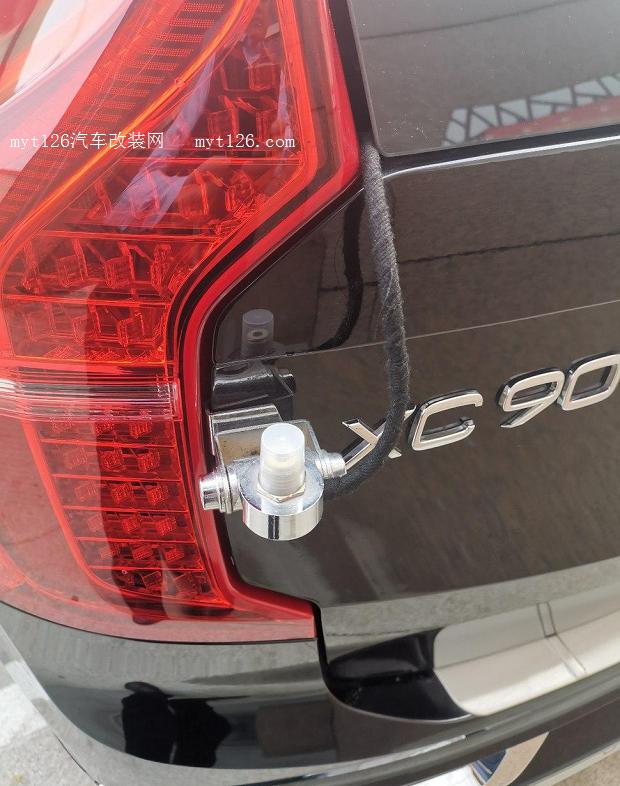

天線最后安裝在這兒。后門的夾邊。
天線在這個位置出來的。

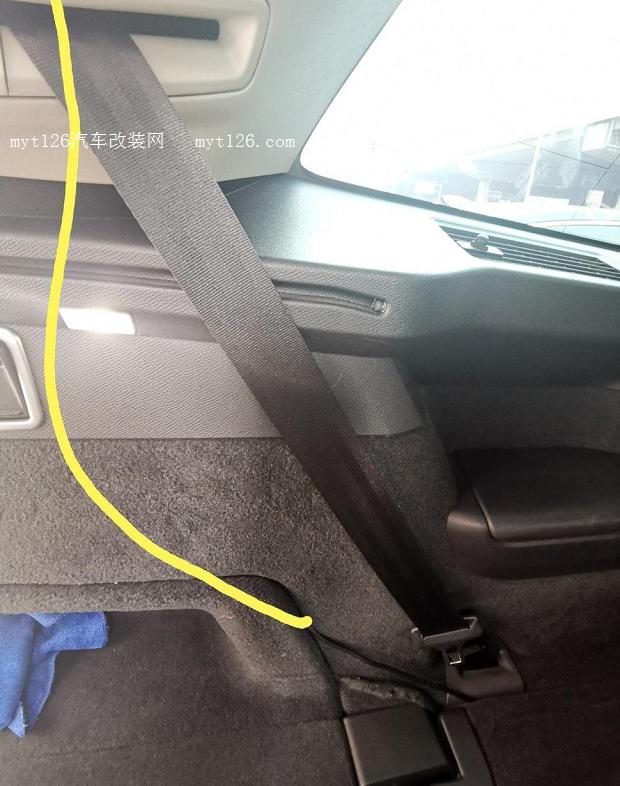

可以看到下面的天線,把電瓶那兒打開后可以直接往上走線。

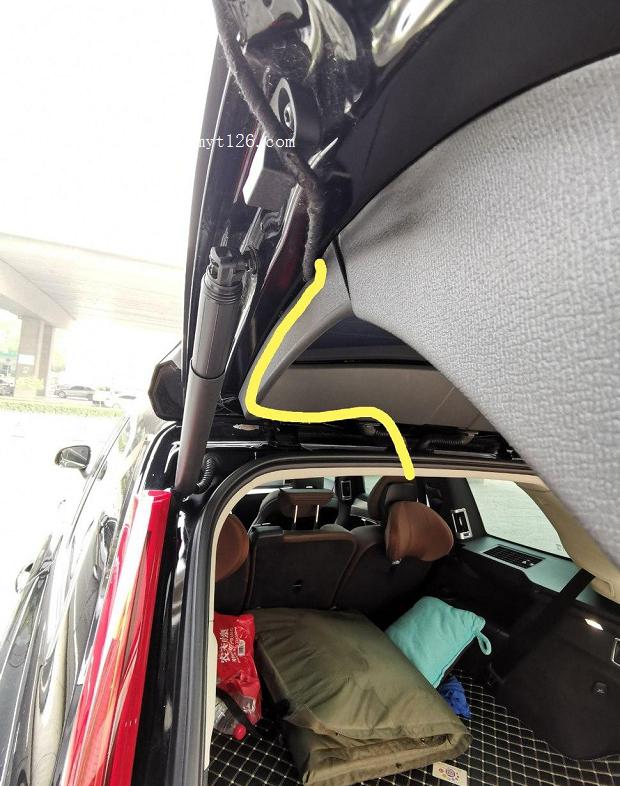

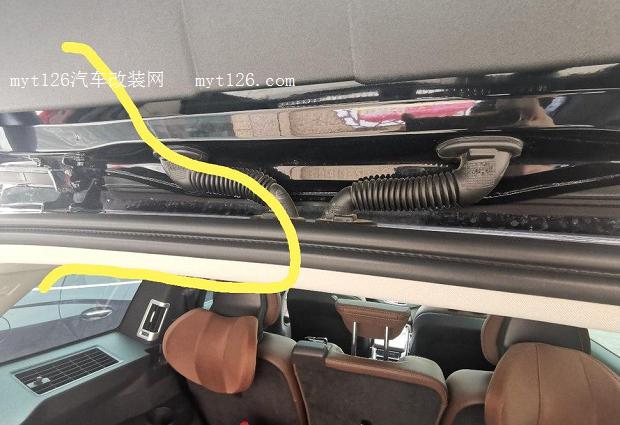

天線的走向大致就是這個樣子的。把頂棚上的護板拆開后,就可把天線一直往上穿,就能看到線頭,抻過來就可以。一直固定到尾門線束保護管那兒。

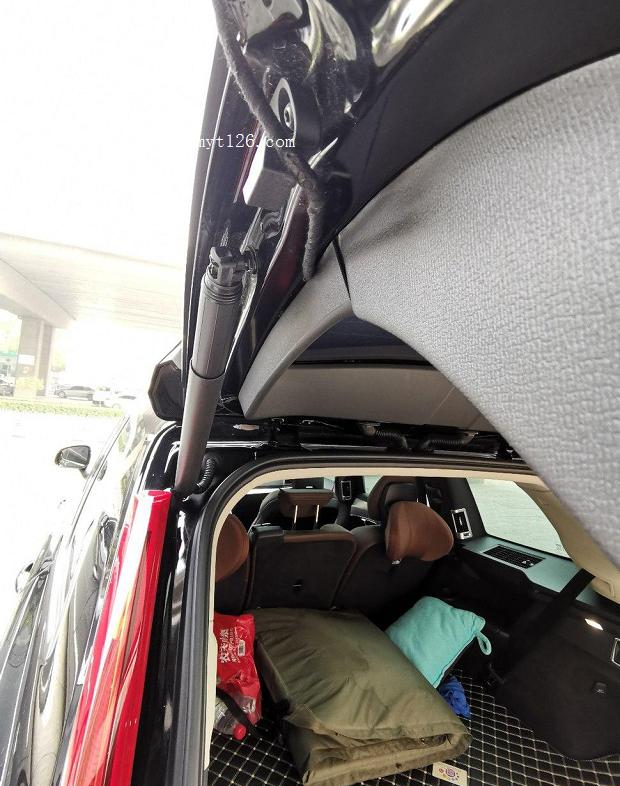

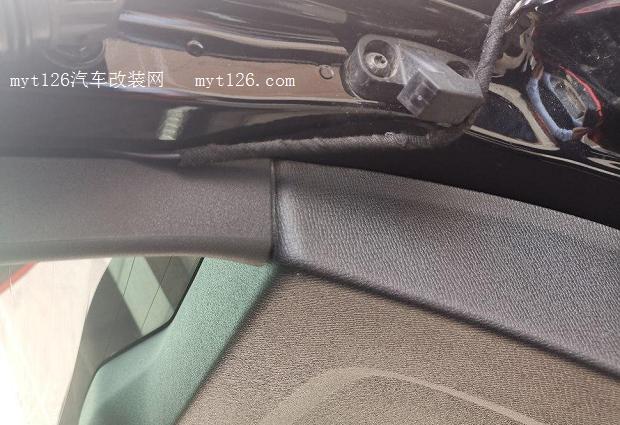

把天線從尾門的保護管中慢慢的穿過去,千萬把弄壞了那個保護套。不過這個保護套可以從上面的根部拆下來,方便走線。線路穿過后再安裝回去就可以。
把尾門的護板也拆開,就可輕松的走線。volvo的卡扣是又大又結實,不容易壞,卡的還牢固。這點看真是好車。

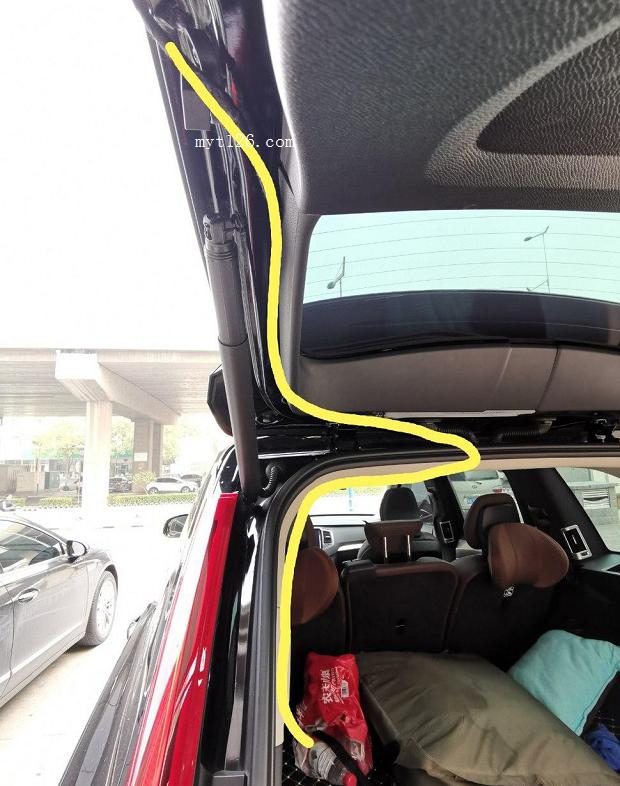

來個天線的走線示意圖。為了不產生異響,我把所有線路能接觸的地方,都 包裹了絨布膠帶。經過新疆那10000公里的測試,沒有出現任何異響,證明我這樣做是對的。重要提示:安回護板時,一定開合尾門試一下天線的長度,會不會對車的尾門開關會不會造成影響。切記切記。

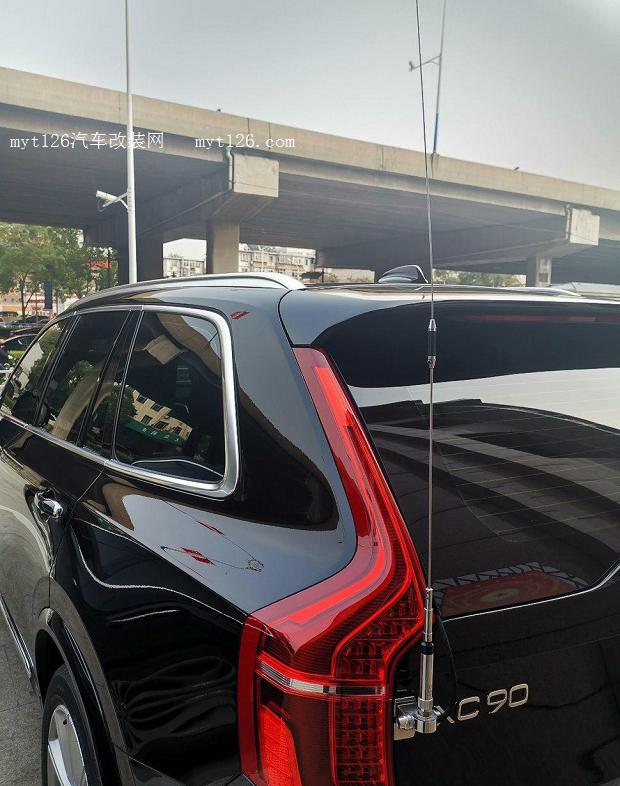

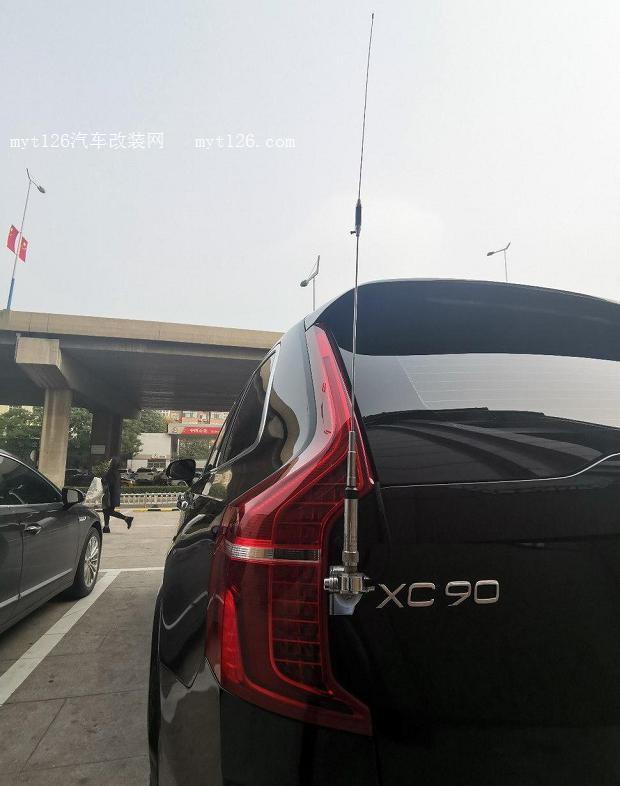

成品后基本上是看不出來的。線材也沒有什么影響。通聯效果也很好。

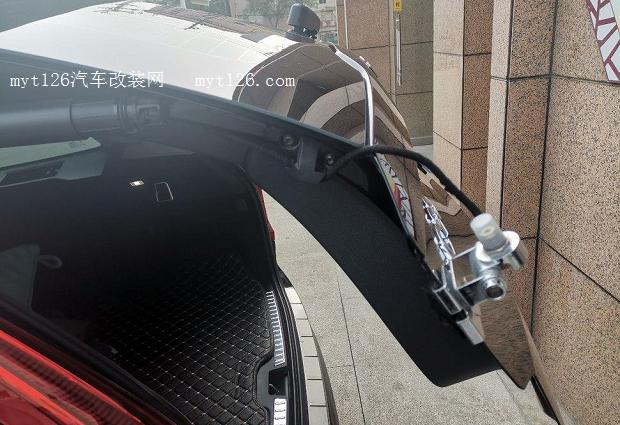

尾門開關不影響。 總結一下 一切測試好了,就開心耍吧。祝大家用車愉快,出行平安。 (中國集群通信網 | 責任編輯:李俊勇) |
