主頁（http://www.by236.com）：鉆石DIAMOND GSV-3000電源簡介

        DIAMOND GSV一3000線性電源是一款專門為電臺供電設計的大功率線性電源,產品定位于應用級,產品具有指標嚴謹,外觀設計科學,性能穩定可靠等優點。

        GSV一3000作為一款變壓器型的線性穩壓電源,是目前千元級進口品牌線性電源中頗具人氣的一款產品。雖然線性電源與目前主流的開關電源相比顯得笨重一點,但因其結構簡單、維修方便、紋波小、EMI易控制等優點依然被廣大HAM所推崇。不少HAM認為短波電臺使用線性電源效果要優于開關電源,盡管現在看來這種觀念有些過時,不過依然能體現線性電源的優越性。目前,能全面媲美線性電源的高品質開關電源價格不菲,比如菊水、安捷倫、電盛蘭達等低噪聲開關電源,其國內銷售價格基本都是萬元級起。雖然現在有許多電視臺的主力電源都已換成開關電源，但短波電臺的供電依然使用傳統的線性電源。

        作為現代工業品中應用級的產品，設計和材料都會經過科學計算與論證，保證產品安全高效的工作。這些與一些不惜成本DIY和實驗室頂級產品不同，應用級產品主要提供一個合理的性比價，不會選用余量過大的元器件和超越產品性能的高成本設計。在劣質仿冒產品的今天，把好元器件關是生產高品質產品的基本，只有使用優質的元器件才能保證科學設計轉化為實實在在的優質產品。自2006年至今，在國外權威的eHAM網站上有十位國外HAM對其一致做出全滿分的評價。

       外觀與設計

產品型號： SV3000 線性電源

入    力：　  220V  6.5A (50.60HZ)

出力電壓：    DC1V~15V可變

出力電流：    連續30A (13.8V) 斷續 34A

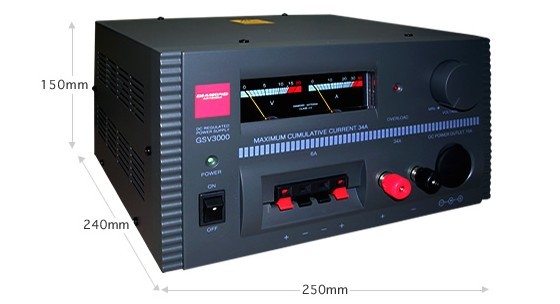

外形寸法：    250W*150H*240Dmm

重    量：       9kg


        GSV一3000是采用傳統線性穩壓電路設計的電源，輸入電壓為交流220V，插頭規格視銷售地區而定。因為其采用變壓器的結構所以不可能像開關電源那樣方便地做成寬電壓適應。電源操控面板設計有電壓和電流表、綠色工作指示燈、紅色過載指示燈。GSV一3000的調壓機構非常有特色，設計人員為調壓設計了一個碩大的旋鈕，左右可以旋轉約160度左右。調壓左區提供1V~13.8V電壓調節范圍，調壓右區提供13.8~15V電壓調節范圍，中間為電臺用戶最常用的13.8V。由于一般采用13.8V的電臺包括大部分手臺都可以承受最高16V的電壓，所以即使電源被用戶誤操作設置成為15V輸出也不會對電臺造成致命危機。GSV一3000的輸出接口非常豐富，除了一對傳統的接線柱外還有小電流的兩組線卡輸出和一點煙器輔助輸出。輔助輸出可以方便地為手臺提供臨時供電，也可以為手動型HAM充當臨時電源。

        GSV一3000主要接口和指示機構都在機器的正面，加上機內散熱片設計所以機器的背面就變得很干凈，除了交流電源線、保險絲座以及散熱器出風口外就別無它物了。

 性能測試

1、實際輸出電壓

  我們使用大功率可變線繞電阻作為負載，通過調節電阻使GSV-3000在13.8V擋下輸出約3A電流，然后通過一臺5位半的HP3468A電壓表

測量其主輸出高端的電壓：

GSV一3000屬于應用級供應電源，所以我們不進行詳細電壓穩定度測試，這對電臺供電應用沒有實際意義。GSV一3000實際在13.8V擋電壓穩定率優于正負0.01V。GSV一3000的穩壓線路有一定的補償機制，當您用位數很多的數字電壓表去測量會發現最后幾位數據有跳動的情況。

2、負載測試

GSV一3000帶負載能力比較強，在重負載下電壓下降很小，而且有個有趣的現象就是在電壓下跌后會慢慢回升，類似有電壓補償機制。

3、紋波測試

  GSV一3000在5A輕負載和20A重負載下的紋波均小于3mV(5Hz~1MHz)RMS,這是一個很不錯的指標，要是一般開關電源的話很難達到這個水平，同時作為線性電源高頻噪音自然就很小。


實際應用感受


   DIAMOND品牌同時配合 GSV一3000的獨特外觀對HAM有著特殊的吸引力。 GSV一3000的臥室外形設計，放置在陽臺非常好看，頂部平臺可以用來放置時鐘、呼號牌等甚至可以直接放置車載臺�？傮w來說GSV一3000是一款擺的上臺面的漂亮電源，與數萬元的短波機搭配也毫不遜色，重要的是 GSV一3000 是一款買了基本就不用管的安心電源。
