主頁（http://www.by236.com）：HUAWEI政府多媒體調度系統組網設計方案 HUAWEI政府應急通信解決方案的指揮調度子方案是以綜合調度機為核心，通過融合固定電話網、移動通信網、無線集群網、視頻會議系統、視頻監控系統等不同的通信網絡，實現應急指揮通信的多媒體融合調度。

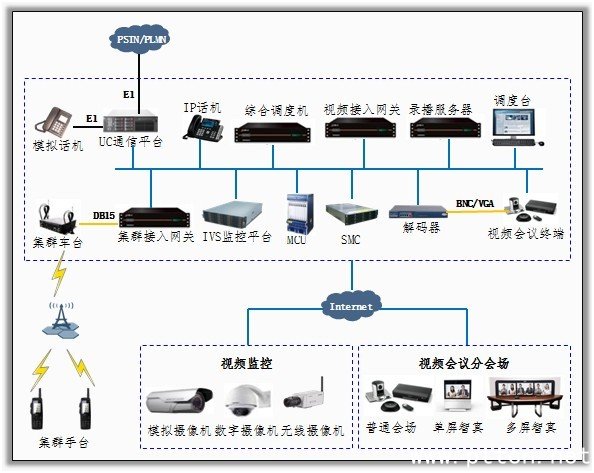

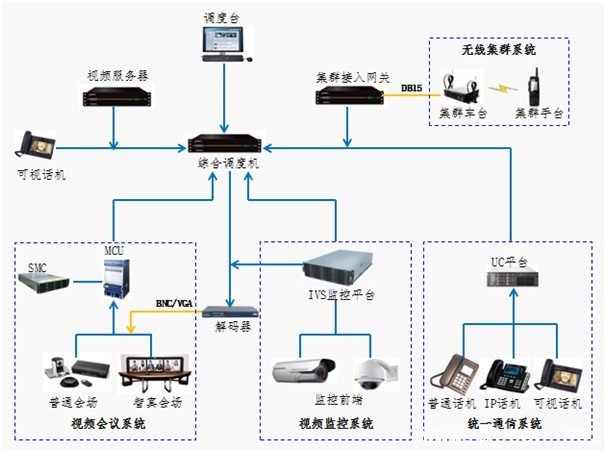

如上圖所示，綜合調度機通過統一通信平臺實現跟PSTN/PLMN的互通，通過集群接入網關實現無線集群網絡的互通，通過IP網絡實現跟視頻監控系統和視頻會議系統的通過將多網融合互通，實現了調度臺與調度臺、調度臺與不同語音終端、各種不同語音終端之間的互聯互通和融合通信。在應急指揮調度時，通過調度臺可實現對各類終端的語音呼叫，以及發起電話會議、廣播通知等，并可在調度臺隨時查看各監控點的現場監控圖像，以及轉發、分發視頻監控圖像給各種類型的顯示終端。需要發起視頻會議進行應急事件處置決策時，調度臺可將不同的終端接入視頻會議，支持視頻顯示的終端可查看不同會場的圖像和應急現場的實時視頻監控圖像，不支持視頻顯示的終端可僅通過語音功能接入會議。

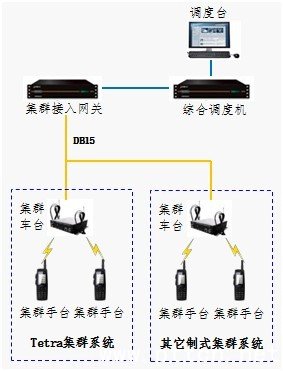

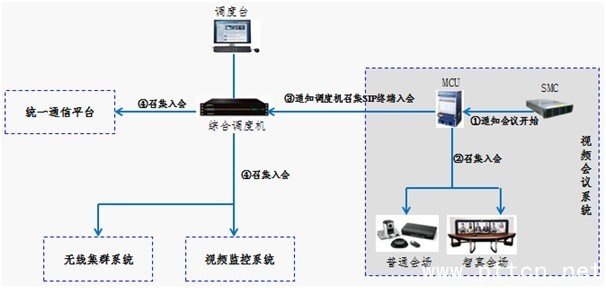

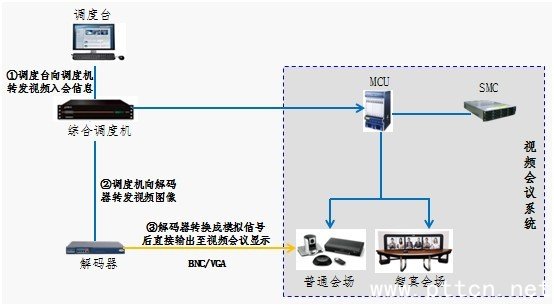

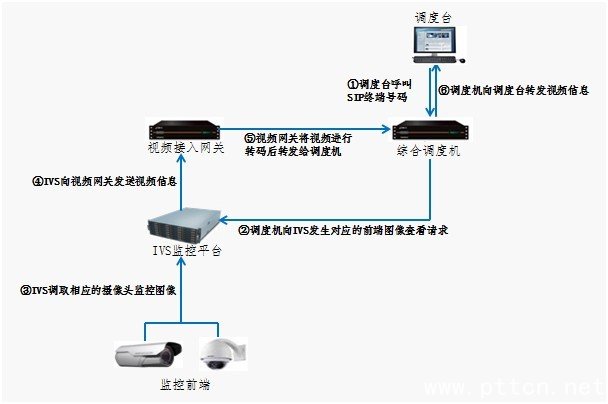

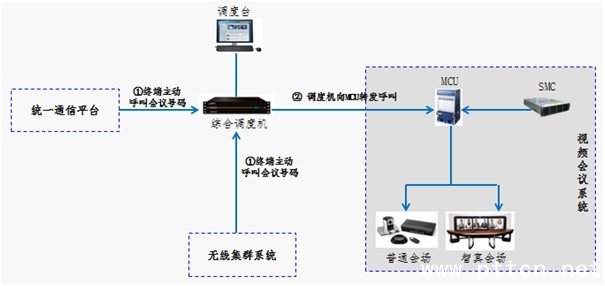

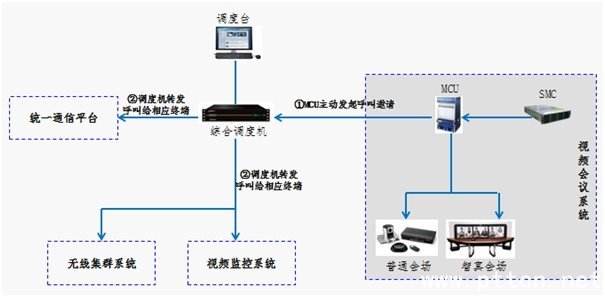

1 、 統一通信平臺對接設計 統一通信平臺主要是以UC通信網關為核心，實現各種模擬電話、IP話機、可視話機的接入。模擬電話可通過E1接口與統一通信網關對接，IP話機和可視話機可通過IP網絡實現跟統一通信網關的對接或直接跟綜合調度機對接。另外，統一通信網關通過與PSTN/PLMN網絡的對接，還可以實現辦公電話的出局，以及與移動通信終端的互通。統一通信網關通過SIP協議與綜合調度機實現對接，并將模擬電話、IP話機、可視話機等各種通信終端在綜合調度機中注冊為SIP終端。在調度臺對模擬話機、IP話機、可視話機發起調度呼叫時，直接呼叫給終端分配的SIP號碼，綜合調度機會將相應的SIP號碼轉到對應的統一通信網關，再由統一通信網關負責連通對應的終端。 2、 無線集群系統對接設計 圖表 3綜合調度機與無線集群系統的對接設計 集群通信因為其呼叫建立時間短、一按即通等特點，在應急指揮領域應用廣泛。但因集群通信系統與傳統語音通信網絡之間不能互通，也給應急指揮調度帶來了很多不便，同時也限制了集群系統的進一步應用。本方案中通過引入集群接入網關實現了綜合調度機與無線集群系統之間的互通，集群接入網關作為不同語音網絡之間的轉接設備，負責不同語音網絡之間的音頻格式轉換。集群接入網關通過DB15接口與無線集群系統的車臺對接，通過IP網絡實現與調度機的對接。通過與無線集群車臺的對接，實現了將車臺所在集群組與傳統語音網絡之間的互通。在應急應用中，可將集群接入網關和集群車臺放置在指揮中心，也可將兩者放置在移動指揮車中，并將移動指揮車與指揮中心實現網絡互通后，即可在指揮中心調度臺跟集群終端通話。 3 、 視頻監控系統對接設計 圖表 4綜合調度機與視頻監控系統的對接設計 視頻監控系統通過IVS監控平臺實現了對前端模擬攝像機、數字攝像機、無線攝像機，以及移動單兵視頻監控等各種視頻監控圖像的統一接入和管理控制功能。視頻監控系統的IVS監控平臺通過SIP協議與綜合調度機進行對接，IVS監控平臺將各種前端監控設備向綜合調度機注冊為SIP終端，并為每個監控設備分配一個終端號碼。在調度臺查看視頻監控圖像時，可以直接點擊呼叫相關監控前端的SIP號碼，IVS監控平臺將對應前端的視頻圖像發送至視頻接入網關進行視頻格式轉換后，通過綜合調度機轉發到調度臺顯示。調度臺可同時調度4路/8路/16路視頻監控圖像顯示。調度臺查看視頻監控圖像的流程如下：  另外，綜合調度機可把查看的視頻監控圖像推送（轉發/分發）到大屏幕、可視話機、領導辦公室的顯示器等設備上顯示。 4 、 視頻會議系統對接設計視頻會議系統是應急指揮決策和調度的一種重要手段，傳統的視頻會議系統和視頻監控系統是兩套完全獨立的系統，在進行應急視頻會商，并查看現場監控圖像時，需要不斷的在兩套系統之間來回切換，嚴重的降低了應急處置效率。另外，現場救援人員可能來自不同的部門和機構，這些人員持有不同類型的通信終端，在召開視頻會議時，如何將不同類型的終端加入到同一個會議中，進行集中決策和統一調度，也是當前迫切需要解決的問題。HUAWEI政府應急通信解決方案的指揮調度子方案將視頻會議系統中的MCU與綜合調度機進行SIP對接，通過融合視頻會議系統與視頻監控系統，以及各種通信網絡，實現各種不同通信終端的統一召開會議，以及對現場視頻監控圖像的查看。視頻會議系統與綜合調度機，以及與視頻監控系統、辦公通信系統、無線集群系統之間的融合組網設計如下圖所示： 視頻會議與視頻監控及通信網絡融合后，召開視頻會議的相關流程如下： 4.1 發起視頻會議在多媒體融合調度系統中，視頻會議的發起仍然是由視頻會議系統的SMC服務器發起的，在SMC服務器上選擇需要參加會議的普通視頻會議終端、智真會議終端，以及其它通信終端注冊的SIP類型終端，即可將各種類型的終端加入會議。當會議開始后，SMC服務器通知MCU召集會議，MCU召集普通視頻會議終端、智真會議終端入會，并通過綜合調度機召集語音終端、視頻監控終端、集群終端等各種SIP類型終端入會。 4.2 邀請加入視頻會議  圖表 10調度臺轉發視頻圖像到視頻會議系統 第二種，通過IVS監控平臺將指定的監控圖像轉發到視頻會議顯示終端上顯示。  4.3 遲后進入視頻會議 當預定的參會人員不能按時參加視頻會議時，可在會議開始后，通過已注冊的SIP終端主動呼叫會議號碼來進入視頻會議。  圖表 9遲后入會的流程 4.4 視頻會議中查看視頻監控圖像 在應急視頻會商的過程中，如果需要查看前端視頻監控圖像時，有兩種實現方式：第一種，由調度人員在調度臺上把指定的監控圖像轉發到視頻會議顯示終端上顯示。 (中國集群通信網 | 責任編輯：陳曉亮) |
