主頁（http://www.by236.com）：某石化生產視頻監控調度系統(2)

　　在某總公司生產指揮中心配置一臺指揮調度終端，指揮調度終端具有雙向音視頻編解碼能力。主要作用是完成視頻指揮調度、遠程視頻瀏覽等功能；指揮調度終端與可視會議終端之間進行音視頻雙向溝通，參加視頻會議，對所有接入的監控現場進行監控管理，對重要現場進行視頻監控，完成各指揮調度終端之間的業務雙向音視頻交流。

　　一級指揮中心配置一臺管理控制終端，用于管理核心綜合視頻交換機、網絡視頻矩陣、錄像服務器。

　　另外在領導辦公計算機配置視頻瀏覽軟件和麥克和音箱，通過連接視頻監控專網，根據權限瀏覽調用實時視頻監控圖像。

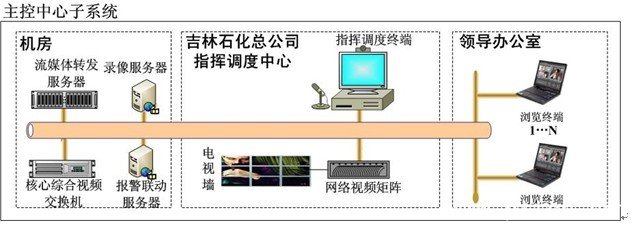

　　一級指揮中心示意圖如下：

　　2.2.2 視頻監控接入子系統

　　視頻監控接入子系統由監控前端、視頻輸入設備（攝像機、云臺、云臺解碼器、防護罩）等組成，部署在重要辦公區域等監控現場。主要作用是：現場音視頻采集，并完成數據編碼、壓縮、封裝上傳；實現已建視頻監控系統的整合接入。

　　2.3 二級視頻指揮及二級指揮調度系統平臺

　　每個廠區建設1個二級視頻指揮調度中心。同時，根據部署情況，還將在各個廠區建設監控系統平臺接入到整個視頻生產視頻監控調度系統平臺之內。通過該平臺，將廠區以及下轄車間等所有監控前端都整合接入。

　　2.3.1 二級指揮中心及二級指揮調度系統平臺

　　二級指揮中心的指揮調度終端將部署在煉油廠、化工廠、研究院等各個廠區、家屬區等的監控指揮中心。

　　而在各廠的機房，則將部署二級指揮調度系統平臺，該廠區內所部署的監控前端以及其下級的車間的監控前端也將接入到該系統平臺內。二級指揮調度系統平臺的視頻瀏覽終端也將部署在其指揮中心內。

　　綜合視頻交換機可實現該廠所有監控前端的接入，完成二級指揮調度系統平臺之內，所有設備之間的信令和控制信息交換、調度以及系統管理，實現接入該廠原有的監控系統，并對本二級平臺內的用戶管理、權限管理，路由管理和基于用戶優先級的流量控制管理。

　　流媒體轉發服務器主要作用是實現該廠二級指揮調度系統平臺內的視頻轉發功能，實現應用層組播，提高響應訪問的效率，提高帶寬利用率，同時根據需要提供視頻流格式、信令控制協議轉換等設備代理服務。

　　錄像服務器的主要作用是根據其配置情況，對該廠數個監控前端進行多路音視頻圖像。在查看以往錄像時，用戶可通過錄像服務器的點播功能，隨時查詢檢索視頻文件，遠程播放所需錄像。

　　報警服務器的主要作用是負責獲取報警源發送過來的報警信息，然后按報警規則分發給各個接收客戶端，實現各級防盜報警系統與網絡視頻監控系統聯動報警的功能。此外，報警服務器還將記錄下詳細的報警日志，以供日后查證。

　　在各區縣分局指揮中心配置一臺指揮調度終端和相關的音視頻輸入輸出設備。指揮調度終端具有雙向音視頻編解碼能力，主要作用是完成視頻指揮調度、遠程視頻瀏覽等功能；指揮調度終端與可視會議終端之間進行音視頻雙向溝通，參加視頻會議，完成各指揮調度終端之間的業務雙向音視頻交流。

　　通過部署在指揮中心的監控系統的視頻瀏覽終端，區縣分局可對所轄監控現場進行監控管理，對重要現場進行視頻監控。
另外在領導辦公計算機配置視頻瀏覽軟件和麥克和音箱，通過連接視頻監控專網，根據權限瀏覽調用實時視頻監控圖像。

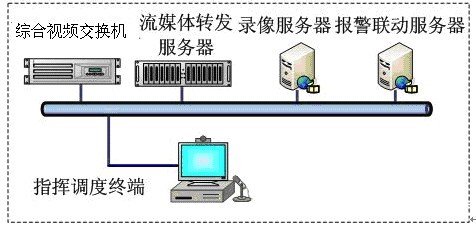

　　二級指揮中心示意圖如下：

　　2.3.2 視頻監控接入子系統

　　視頻監控接入子系統由監控前端、視頻輸入設備（攝像機、云臺、云臺解碼器、防護罩）等組成，部署在重要辦公區、重點生產區、研究化驗區等一線現場。主要作用是：現場音視頻采集，并完成數據編碼、壓縮、封裝上傳；實現已建視頻監控系統的整合接入。

　　2.3.2 視頻監控接入子系統

　　視頻監控接入子系統由監控前端、視頻輸入設備（攝像機、云臺、云臺解碼器、防護罩）等組成，部署在重要辦公區、重點生產區、研究化驗區等一線現場。主要作用是：現場音視頻采集，并完成數據編碼、壓縮、封裝上傳；實現已建視頻監控系統的整合接入。
