主頁（http://www.by236.com）：新一代高清電子警察系統的應用解決方案 隨著機動車輛大規模普及應用，各種涉車違法事件開始滋生蔓延，以此衍生的道路交通安全問題日益成為社會經濟發展中的一個重要制約因素。在收集、統計和分析道路交通事故后發現，大部分交通事故都是由于機動車違法行駛而引起，尤以在交叉路口或路段上機動車闖紅燈、逆行、壓線、不按車道行駛等造成的事故所占比例最大。建設電子警察系統，對機動車違法行駛行為進行不間斷自動檢測和記錄，并對其進行相應處罰，是遏制機動車違法行駛行為的重要手段。 正是由于電警系統有如此重要的作用，因此全國各地都一直非常重視對電警系統的建設，但是很多地方由于建設時間較早，受限于當時的科學技術水平，已建的電警系統存在諸多問題： 首先，圖像質量差、視野窄，嚴重影響了系統的整體性能。模擬攝像機約40萬像素的圖像質量，限制了抓拍圖片的視野以及清晰度。當需要拍清車牌時，無法拍到整個車身；而拍到了整個車身卻看不清車牌，因此單個相機最多只能負責一個車道，往往造成一根桿子上需要架設多個攝像機，引起施工安裝以及設備維護的不便；同時模糊的圖像也對案件偵破或者違章處罰的事后取證帶來了不便； 其次，現有的電警系統檢測模式多還停留在采用地感線圈檢測車輛以及使用獨立的紅綠燈檢測器來檢測交通信號。這兩種行為不僅會對路面造成破壞，增加施工成本與難度；同時受限于日后因道路破損造成的線材損壞等，將會給系統的正常運行帶來許多不確定因素。同時采用地感線圈僅能單一地識別闖紅燈行為，而無法應對逆行、壓線、不按規定車道行駛等違法駕駛行為； 此外，現有的電警系統功能較為單一，對各類數據的分析和應用能力不足。僅僅具備過車抓拍、識別與闖紅燈記錄的系統已不能滿足現代化的警務工作需求。 為此，很多地方希望建設新一代高清電子警察系統，并要整合接入原有點，新建的電警系統除了要實現卡口功能、違法記錄等功能之外，還要預留相應接口，可與上級電警平臺、警綜系統、PGIS系統等關聯對接，實現車輛信息的共享，布控信息的接收與響應等。 解決方案 通過對電警系統現狀的分析，結合各地用戶的需求，新一代高清電子警察系統的典型設計解決方案如下圖所示：

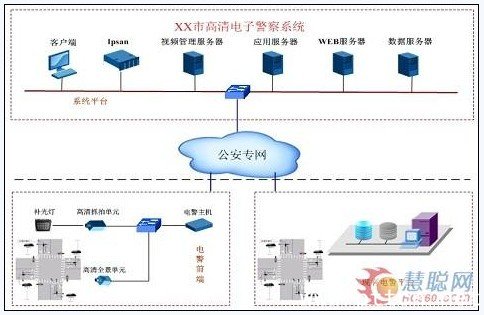

新一代高清電子警察系統的典型設計解決方案 新一代高清電子警察系統由前端子系統、傳輸網絡、中心管理平臺以及現有的電警系統組成。 前端子系統包含高清特寫攝像機、高清全景攝像機、補光設備、智能電警主機等設備： 高清特寫攝像機用于對過車的實時抓拍，并將抓拍圖片上傳給智能電警主機。相較于40萬像素的標清攝像機，每臺高清特寫攝像機最多可以覆蓋三個車道，且抓拍圖片可詳盡展示車牌、車型等車輛細節與整個違法過程。抓拍攝像機同時也可為視頻檢測提供圖像基礎，采用視頻檢測可省去地感線圈、車輛檢測器以及交通信號檢測器，這樣就避免了對路面的破壞，也節約了建設成本與維護成本； 高清全景攝像機用于對道路的實時視頻監控。可根據實際應用的路口環境，采用槍機或球機，方便用戶全方位根據需要查看該監控點附近的情況。全景視頻主要反映整個卡口斷面的宏觀情況； 兩者相結合可為取證提供更豐富、更準確的信息。 補光設備包括頻閃燈以及長明燈。頻閃燈用于視頻檢測補光以及車輛抓拍補光，長明燈用于全景錄像補光。每個車道配一臺頻閃燈，每個方向配一臺長明燈； 隨著視頻檢測技術的不斷發展，電子警察系統已逐漸告別了線圈設備，離開了線圈，如何觸發抓拍攝像機進行準確地抓拍成為了一個技術難點。視頻檢測技術，顧名思義，是通過攝像機所采集到的視頻圖像來進行智能分析，從而進行后續處理。攝像機要能夠采集到理想的圖像資源，就離不開外部光照的配合，在白天，自然光照夠理想，便完全不需要額外的光照，到了夜晚，通過配置智能頻閃燈即可解決光照問題。智能頻閃燈可通過現今的智能頻閃技術，完全自適應攝像機的幀率，既當每次攝像機打開它的快門的時候，頻閃燈總能提供一次足夠光照，來滿足攝像機對圖像的采集。這樣就可支持視頻檢測算法準確地定位車輛、車牌等的位置，進行精確的抓拍觸發。 智能電警主機用于車輛信息（車身顏色、車型、車牌、車牌顏色等）的智能識別，并負責將前端的抓拍圖片、車輛信息等匯聚上傳給中心平臺。每個特寫攝像機配置一臺智能電警主機；早先的電警主機還依賴于工控機，現在基本已用嵌入式設備所取代，嵌入式設備相比于工控機擁有更穩定、高效、防病毒、耐高低溫等特點。 系統各前端與平臺間采用光纖傳輸的方式，如果前端與平臺不在一張網內，例如前端在視頻專網，平臺在公安專網，那么就要考慮安全接入等設備。帶寬大小設計不小于并發傳輸多路視頻碼流與圖片的帶寬，同時預留20%冗余，以保證數據傳輸的流暢性，一般，采用200萬像素的攝像機，單張抓拍圖片大小在400KB左右，格式為JPEG；720P的視頻采用最新的H.264編碼格式，需要2Mbps左右的帶寬。 中心管理平臺包含視頻管理服務器、IPSAN存儲磁盤陣列、應用服務器、WEB服務器、數據庫服務器等設備： IPSAN存儲磁盤陣列可提供大容量、高性能、高可靠的視頻錄像以及圖片集中存儲。本設備支持RAID5等數據安全技術，可確保錄像數據的安全可靠； 應用服務器：用于接收來自前端數據采集部分的數據并對其數據進行比對處理，處理后的信息和圖片保存到數據庫服務器內； WEB服務器：響應用戶遠程請求，提供用戶在線數據查詢、在線數據統計、遠程維護管理等遠程服務功能； 數據庫服務器：提供數據庫管理軟件的安裝平臺，控制對數據庫管理系統數據訪問權限、為數據查詢、統計及運算等數據操作提供內存空間。
|
