【中國集群通信網】目前IT技術已經深入的和小區安防系統融合在一起了，本文要介紹視得安羅格朗公司旗下Shidean品牌總線控制方式加TCP/IP網絡的Shidean2000可視對講系統在大型遠距離小區的應用，突出和TCP/IP門禁控制系統共用一個以太網絡，降低工程成本。

　　現代高檔樓盤的特點：

　　現在小區規模越來越大多，它們往往占地面積大，樓層高，戶數多，景觀多，工程走線復雜，距離遠，出入口多，開發商對系統的穩定性和成本更為重視。而Shidean2000系統恰恰解決了以上問題。下面以就杭州某小區來詳細介紹我公司的這個系統。風雅錢塘位于濱江區行政中心區域占地161畝，總建筑面積32萬多平方米，總戶數為2128戶，其中一期為829戶，14個單元，都為18層左右的高層，二期1299戶，14個單元為31層左右的高層，要求戶彩色可視對講門禁聯網系統。

　　系統構成：

　　單元內采用980系統總線控制方式，戶內分機為最新款5.6寸超薄980RY36系列可視分機，每層配有保護器使系統更加穩定，轉換器把單元內總線轉換成小區聯網總線系統，可視對講服務器把小區聯網總線轉換成TCP/IP信號，管理中心由多媒體電腦代替，管理員所有操作均在電腦上完成，管理中心電腦通過網絡交換機直接接入以太網絡。

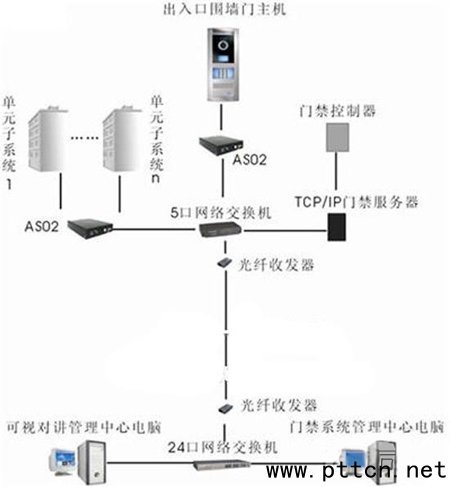

　　以太網的可視對講系統示意圖

　　入戶線和主干線都是6芯線加視頻,聯網總線為4芯加視頻(在此案中也就是指從轉換器到可視對講服務器之間);從可視對講服務器至中心是4芯單模光纖。可視對講系統和門禁系統共用一個以太網絡——可視對講服務器和門禁服務器共用一個網絡交換機和光纖收發器，五類網線直接到管理中心總的網絡交換機。

　　系統特點：

　　小區大概是個長方形狀，而控制中心在整個小區的中央位置，所以以太網組網采用并聯的方式：多個單元用一個我可視對講服務器，它體積小(180MMX160MMX30MM)且自帶IP地址,標準的RJ45接口，每個可視對講服務器旁邊配置一個網絡交換機，門禁系統每個單元也是采用的傳統485加TCP/IP服務器的方式，對講和門禁的服務器出來的都是標準的TCP/IP信號和RJ45接口，不存在兼容性和以往對講和門禁相互干擾影響的問題，流量帶寬也足夠了。

　　結語：

　　采用數字信號傳輸，無信號衰減(無需信號放大),抗干擾能力強,應長距離傳輸，用五類線時達100米，光纖傳輸≥30KM，音頻、視頻控制共用網路，網絡布線簡單，線路可靠性強，可多條通道獨立傳輸，解決占線問題。
