    在工作流程上，一方面當戶內發生異常情況，如產生超過正常濃度的煙霧以及門窗被非正常開啟等，經監控設備所采集的相應監控信號將送入戶內可視分機，經51芯片判斷處理后送交神經元芯片，經過收發器送上Lonworks網絡，并傳輸到管理中心進行相應的顯示和報警，從而方便小區管理人員及時采取應對措施；另一方面有訪客通過單元主機向戶內發送請求，則啟動主機上CCD攝像頭，并使相應的視頻切換繼電器吸合，將訪客影像實時傳送到戶內可視分機的顯示器上，方便戶主辨別。當戶主開啟與門口主機相連的電磁鎖時，切斷視頻連接，釋放線路資源以便于其他訪客使用。

4 節點軟件設計
4．1 Lonworks部分
    Neuron芯片的編程語言為Neuron C，它是從ANSI C派生出來的，并對ANSI C進行了刪減和增補。例如，Neuron C由事件的發生來驅動任務的執行；Neuron的芯片提供了毫秒和秒這2種類型的軟件計時器。

    主程序流程如圖3所示。它主要完成的任務如下：首先對I／O對象和軟件計時器的定義以及設置變量初始值，判斷是否有“開鎖”信號，并啟動計時器開始計時，計時器終止時，Neuron芯片接受新的定時任務 。

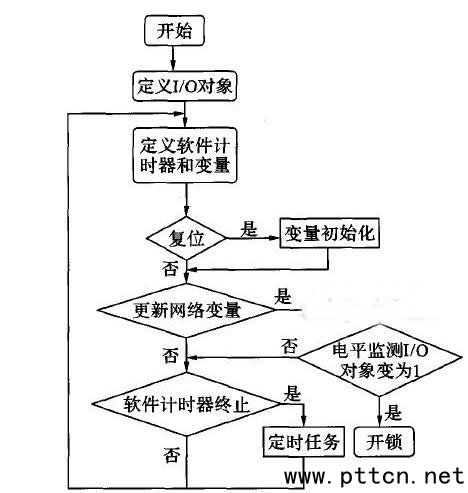

圖3 主程序流程圖

    神經元芯片(neuron chip)是Lonworks技術的核心所在，它是一個帶有多個處理器、讀寫／只讀存儲器(RAM／ROM)以及通信和I／O接口的單芯片系統。只讀存儲器包含一個操作系統、LonTalk協議和I／O功能庫。Neuron C是一種基于ANSI C并為神經元芯片設計的一種編程語言，它對ANSI C進行了擴展以直接支持Neuron芯片的固件例程。Neuron C語言包括一個內部多任務調度程序、一個Run—Time函數庫，采用的是事件驅動編程結構。整個接點的軟件功能都是由若干個事件驅動完成。

    對于單個節點，軟件設計包括初始化，讀取輸入數據，更新網絡變量，定時控制和執行輸出控制操作等任務。
而對于園區網絡，則將總線控制權交由管理中心掌握，其他節點如有總線占用需求，需要向管理中心發出請求，等待管理中心發出請求響應命令；而當節點總線訪問程序結束后，管理中心會發出釋放總線命令，終止節點對總線占用，以方便其他節點對總線的訪問。

4．2 單片機部分
    單片機部分CPU采用ATMEL公司生產的工業級AT89S52芯片，這種芯片是AT89C51的工業版本，具有抗干擾能力強和價格低廉的特點。單片機系統軟件需要實現的基本功能如下：
(1)待機功能。平時(無控制操作時)，戶內可視分機和單元主機均處于待機狀態，射頻模塊、單元主機攝像頭以及戶內可視分機顯示屏電源均處于關閉狀態。

(2)監控信號采集功能。戶內可視分機不僅是連接單元主機的節點，更是戶內各監控點信號采集的中心，當門磁、窗磁、戶內紅外、煙感以及緊急信號被發出時，都將首先送到戶內可視分機，由AT89S52進行判斷和初步處理，然后轉交TMPN3150B1AF芯片送上Lonworks通信網絡，傳送到管理中心進行顯示和處理。

(3)開鎖功能。通過戶內可視分機，可以控制打開安裝于單元門上并與單元主機相連的電磁鎖。控制軟件由匯編語言編寫，分戶內可視分機和單元主機兩部分，由系統不同狀態的處理和切換組成。

5 結論
    采用基于單片機與Lonworks技術的可視監控系統，不僅不用單獨為Lonworks網絡設計專用的監控設備，而且提高了通信網絡的使用率，簡化了網絡設計，減少了開發和生產成本，使可視化監控更加人性化基于單片機與Lonworks的可視對講系統設計。
