主頁（http://www.by236.com）：香格里拉酒店MOTOTRBO系統簡介

我公司圓滿完成青島某酒店MOTOTRBO^TM互聯系統的解決方案，讓公司在技術層面上又上了一個新的臺階，也讓客戶對我公司有了更高水準的認識。

一、酒店系統應用及解決方案

（一）系統應用模式

MOTOTRBO™系統包括中繼臺、車載臺、對講機、數據應用軟件（GPS定位軟件、TMMC文本信息軟件、RDAC IP聯網控制軟件）。通常包含一些數據應用，這一點與模擬系統不同，因此組網時不但要考慮話務量、移動終端數量還要考慮上面提到的數據流量。通常在話務量不太大的情況下建議一個時隙容納30—40個用戶。

當兩個基站(SITE)覆蓋區有交叉區域，并且必須使用相同的頻率時，則兩個基站必須使用不同的彩色碼（CC），從而盡可能避免相互之間的干擾。（注意: 即使如此，當有對講機在交叉區域與另一個基站的對講機同時使用時，仍然會造成互相干擾。）

IP聯網的目的：

a. 擴大覆蓋范圍

b.多點遠距離區域互聯

c.多點不同頻率系統互聯

IP聯網需要借助于內部局域網提供固定的IP地址，并保證必要的帶寬。帶寬的要求與聯網中繼臺的數量有關，帶寬范圍100KHz～400KHz。

需要注意的是IP聯網只增加了通訊范圍，并沒有增加系統的容量，近似于一個數字中繼臺的容量。在系統管理工具軟件RDAC的控制下最多可以支持15個IP站點聯網。

RDAC管理軟件可以提供遠程管理，可以告警、診斷、控制。

在IP 聯網模式下應注意各基站應選擇相同的呼叫參數、相鄰基站應使用不同的頻率，網絡不支持同頻同播。

（二）具體解決方案：兩數字基站覆蓋無線通訊系統方案

1、概述

在無線通訊系統中，經常出現兩個相距較遠的區域需要覆蓋，這兩個區域的移動臺需要互相通訊，這時就需要用兩個中轉臺完成兩個區域的覆蓋，將這兩個中轉臺互聯互控，最終形成一個大范圍無線通訊系統。模擬技術在互聯互控中會因網絡不穩定或設備不穩定，而產生通話時斷時續，有雜音等問題，從而嚴重影響通訊質量，導致工作不能正常進行。為此，我公司設計了一套采用兩套數字中繼站通過IP互聯的方式覆蓋無線通訊的解決方案。它在產品性能、通信效率和價值體現方面再創新高。MOTOTRBO™數字無線通訊系統在優質通信的基礎上提供更強大的功能。為您帶來通訊量的提升，頻率的有效利用以及綜合的數據通信和強大的語音通信。

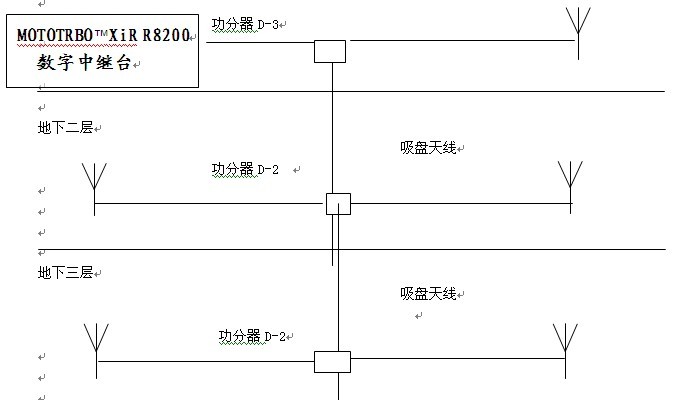

2、系統示意圖

3、技術分析：

（1）頻率選擇：考慮到大廈結構的特殊性，應選用403-470MHZ頻段，因?yàn)樵擃l段的電波傳播有一定的穿透性，并且大廈一般都建在比較繁華的地段，該頻段的抗干擾性較好。

（2）電波輻射分析：大廈里的電波傳播與開闊地不同，有人嘗試用泄漏電纜的方式，但均不成功。因?yàn)樾孤╇娎|輻射功率小，一般用于狹長通道的通訊，如列車隧道、礦井隧道等，而大廈內部特別是地下四通八達、結構錯綜復雜，而大廈外部也要有一定的覆蓋區域，泄漏電纜無法滿足要求。從經濟上看，泄漏電纜造價昂貴，不能做到價廉物美，客戶無法接受。

所以，我們采用的方法是：設置無線數字中轉臺，根據場強測試的結果，通過功分器和射頻同軸電纜將中轉臺的射頻電平合理分配到需要覆蓋的各個區域，用全向天線覆蓋地面以上各層，必要時地上各層的內部也用幾副吸盤天線擴大覆蓋區域，用多副吸盤天線覆蓋地下各區域，吸盤天線的數量及分布情況依具體地形結構而定。

（3）后備電源：做為大廈的調度對講通迅系統，如遇停電等意外情況發生，應保證通訊暢通，所以在中轉臺中加裝了交直流浮充電源及接口，如果外接12V電瓶，停電時無觸點自動切換至電瓶供電，來電時自動恢復充電（本功能為選配功能）。

在實際應用中，有很多種不同的情況，需要具體情況具體分析。

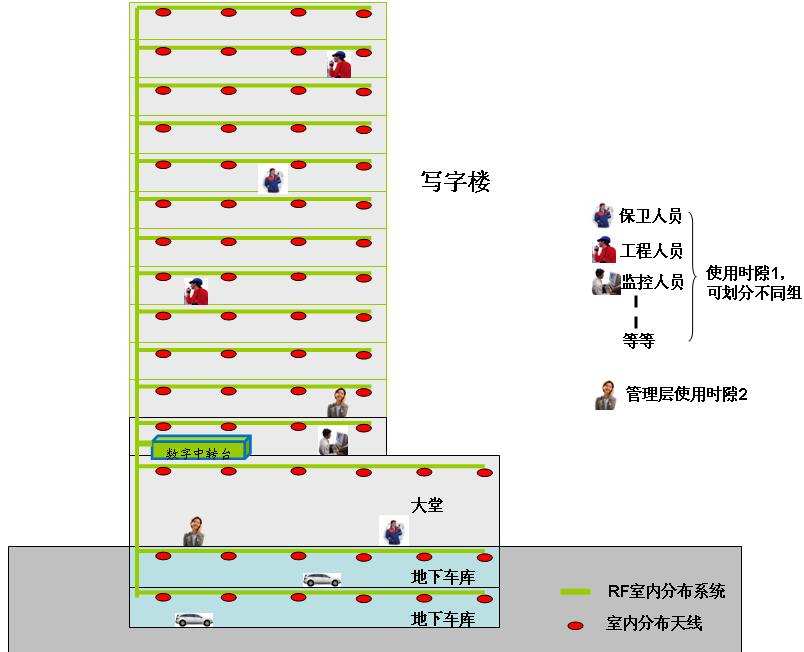

4、單棟大樓的系統結構示意圖

 每棟大樓每層均可根據信號強弱情況增加或減少信號線纜及天線的分布。

5、系統說明：

（1）本系統由兩臺數字中繼臺通過IP直接互聯的方式完成。兩個基站的工作頻率分別為403-470MHz中兩組不同的頻率，通過網線，將兩個基站互連，手持機處于掃描狀態，在漫游的情形下，自動切換，實現一個大范圍無盲區通訊的通信功能。

(2)兩臺互聯的數字中繼臺自動切換手持機的信號，不論在哪個區域，手持機都能夠掃描到中繼臺轉發出的語音信號，清晰地接收語音信號，而準確的回復。

(3)本系統的頻率配置：兩臺數字中轉臺的頻率分別是403-470MHz頻段的不同兩組頻率，所以不會造成兩個基站頻率之間的相互干擾。

(4)本系統的基站采用TDMA（時分多址）2時隙工作，節省了頻率資源，一組頻率相當于模擬中繼臺的兩組頻率。

(5)手持對講機的電池使用時間比模擬對講機多出40%。

(6)具有網絡接口和USB接口，支持第三方軟件供應商開發調度軟件，實現數據/短信/GPS等應用。

(7)具有網絡接口，可支持多個中繼臺的IP互聯，可實現：

無線信號的大區域覆蓋；跨城市、跨國家的基站互聯。

（8）支持漫游。

（9）支持雙機熱備份：當主機出現故障時，自動切換到備用機工作。

（10)支持遠程診斷和控制軟件RDAC，可以實現中繼臺遠程監控。

(11)支持第三方內置雙工器。

6、設備選型：

(1)工作基站：

選用摩托羅拉國際品牌，國內最新技術的數字設備，型號為MOTOTRBO™XiR R8200。

(2)車載臺：

選用MOTOTRBO™XiR M8260車載臺，一體化設計，內置穩壓電源和溫控風扇，操作簡單，堅固耐用。支持所有中繼臺功能。

(3)射頻電纜：

選用低損耗物理發泡同軸電纜，在400MHz頻率下的傳輸損耗為: SYWV-50-9,0.075dB/m。

（4）天線：

中繼臺選用高增益全向天線；

車載臺選用中增益定向天線。

設 備 明 細

二、 系統完成情況及甲方意見反饋

（一） MOTOTRBO™IP互聯系統完成情況

我公司于2009年9月1日開始，按照上述方案在酒店進行MOTOTRBO™IP互聯系統的施工，經過4天的艱苦工作，于9月4日完成全套系統的安裝與調試，達到了甲方在整個酒店一期、二期地上二十層、地下負三層（含十二部客梯，十部員工梯及所有員工通道）100%無盲區覆蓋的要求。

（二）酒店意見反饋

酒店MOTOTRBO™IP互聯系統完成后，經過一直以來2個多月的日夜運行，一切非常正常。我公司得到了甲方各級領導及員工的高度贊揚，從施工工藝、施工現場維護、與甲方各部門的協調、及施工過程中所遇問題的解決，到最終達到全套系統的100%覆蓋的效果，讓甲方各部門都非常認可，認可摩托羅拉的產品，認可我公司的工程技術能力，認可我們的售后，認可我們合作的誠意，認可我們的為人。至此，我公司圓滿完成酒店MOTOTRBO™IP互聯系統的解決方案，讓公司在技術層面上又上了一個新的臺階，也讓客戶對我公司有了更高水準的認識。
