主頁（http://www.by236.com）：普天LTE多媒體寬帶專網在玉門油田的應用

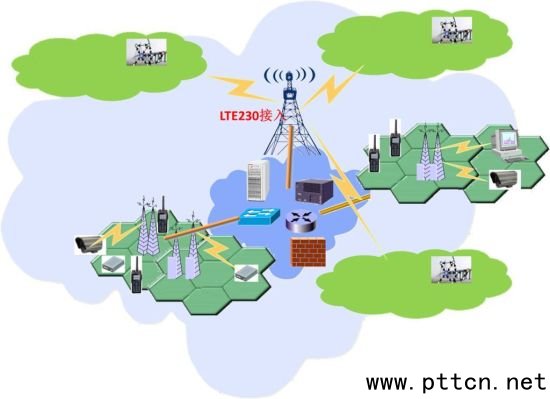

普天LTE混合組網方案

玉門油田是中國第一個天然石油基地，是集勘探開發、煉油化工、油田作業 、供水供電、機械制造、建筑安裝為一體的大型綜合性石油企業。

玉門油田酒東試采區監控系統屬酒東數字化油田建設配套項目，需要實現新建聯合站、生產技術服務中心、公寓樓三類區域的視頻監控，以及作業區油井的數據采集和視頻監控。

挑戰：安全環保要求高、區域跨度大、高低速數據傳輸并存

隨著環境保護意識和風險意識的增強，人口密集地區的石油化工企業面臨的環境挑戰益發突出。酒東試采區位于酒泉市以東46公里處，試采區內蘭新鐵路、高鐵、312國道、清嘉高速公路、西氣東輸管線縱貫全區，村莊、學校、農田分布于試采區內，對于安全環保有特殊要求。

另一方面，玉門油田酒東實驗區井場分布南北跨度近7.2公里，東西跨度11.4公里。在這片近80平方公里的區域內，不僅需要在聯合站、技術服務中心、油井處建立無線視頻監控系統、以實現對供水處理間、消防泵房、配電室、變電站、技術服務中心城區主干道路、大門口、公寓樓內以及油井等區域的24小時不間斷視頻監控，同時要進行存儲，與技術服務中心共用大屏監看。

酒東試采區的井場RTU數據需要進行低速數據的采集和傳輸，井場視頻監控則要實現高速數據的采集和傳輸。如何配置采集傳輸系統，覆蓋目前酒東33口油井，同步實現高低速數據的有效采集與傳輸，普天提出了LTE混合組網方案。

混合組網完美迎接挑戰

普天LTE混合組網方案，基于LTE無線通信技術的寬帶通信系統，采用LTE230和LTE1800混合組網，很好的滿足了油氣田生產物聯網的應用要求。普天LTE無線傳輸系統是業界唯一全面支持230M\1.4G\1.8GHz混合組網的方案。

運用LTE230系統進行廣覆蓋蜂窩組網，很好的滿足油氣田生產寬窄帶傳輸要求并存、工作現場分散、小數據量采集區域性密集的業務要求。結合LTE230系統優秀的繞射能力，能夠大幅度的降低單位面積的設備投入量，同時還能夠大幅度降低諸如塔架、機房等配套設施投入，以及設備安裝和維護人員的投入。在滿足井場無線數據采集寬窄帶并存的應用要求的前提下，LTE230設備具備巨大的成本優勢。

普天LTE1800寬帶多媒體集群系統是以TD-LTE為核心技術，將TD-LTE技術與數字集群技術進行融合的新一代寬帶多媒體數字寬帶通信系統，具有大容量、大帶寬、高速率、高頻譜利用率的特點，通過系統提供行業共網功能，既可以進行寬帶數據的接入以及物聯網應用，又可以進行集群調度指揮，可廣泛應用于視頻監控、數據采集、高速數據傳輸和上網等業務場景。

在酒東試采區，用LTE230和LTE1800混合組網進行高質量視頻監控和數據采集，需要建設三載扇LTE1800基站、全向單載扇配置LTE230基站共站址。

單井數據和視頻采集，只需要在每井口各安裝一個LTE230的RTU和LTE1800寬帶無線通信終端CPE，RTU通過串口或者網口通信方式與通信終端連接，通信終端通過空口傳輸后將數據傳輸給后臺自動化軟件平臺，并在自動化系統中統一存儲。

井場攝像機采用D1標清設備，回傳D1或者HalfD1圖像。監控系統采用集中存儲，集中管理，及時調度的視頻監控平臺。在監控臺和指揮部建設硬盤塔等集中存儲設備。


節人、節能、節約運行成本

數據采集與控制、數據傳輸、生產現場監控與管理是此項目實現的三大核心功能。

其中，數據采集與控制系統通過對油井、氣井、水井、計量間、中轉站、增壓站、注入站、注汽站、處理站、聯合站、集輸管網的生產運行參數進行采集，實現相關的控制功能。數據傳輸系統采用混合組網方式，實現井、站數據到作業區或采油廠的傳輸。生產現場監控與管理系統實現數據存儲、數據處理、綜合分析、安全預警、生產調度、應急搶險等功能，并為油氣水井生產數據管理系統、采油與地面工程運行管理系統、勘探與生產指揮調度系統提供數據支持。

搭建覆蓋玉門油田酒東試采區油氣井區、計量間、集輸站、聯合站、處理廠的規范統一的數據管理平臺，實現了生產數據自動采集、遠程監控、生產預警，支持油氣生產過程管理。

對于酒東試采區而言，不僅實現了生產操作自動化和生產管理流程優化，提高了日常工作效率，優化了勞動組織用工，更重要的是服務于油田生產的精細化管理，最終達到“節人、節能、節約運行成本”，進一步提高玉門油田生產決策的及時性和準確性，提高生產管理水平，降低運行成本和安全風險，有效推動了玉門油田物聯網的發展。
