主頁（http://www.by236.com）：利用中轉掃描功能的“背靠背”方法

      隨著專業無線通信技術的飛速發展，科技含量和市場需求也發生了相應的變化，無線通訊技術逐漸形成兩大技術陣營：一個是定位在高端技術領域的集群通信技術；另一個是傳統的常規通信技術。兩種通信系統雖然同屬專業無線通信領域，但設計出發點卻截然不同，集群系統以系統的調度功能為設計出發點，充分考慮系統設計應滿足強大的通信調度指揮需求，在功能上不斷的推陳出新；而常規通信系統以系統性能價格比為第一考慮要素，綜合各方面考量，盡量使用戶的投資達到既經濟又實用，同時操作靈活、方便快捷。
      一、基本情況
      無線對講系統以其方便，快捷，一呼百應的特點得到廣泛應用，無論是機場、碼頭、酒店、物業、建筑工地等民用部門還是公安、武警、消防、交警等職能部門中均隨處可見對講機的身影。目前對講機的種類越來越多，款式不斷推陳出新，但無論是哪一款式，它的通話距離也是很有限的，即使是5瓦機（在對講機中已經是最高功率了），其視距最大通信距離也在10公里以內，考慮到地形地貌的影響，實際最大通信距離一般不會超過5公里；因此純對講機間的通信只能是小范圍之間的通信，眾所周知，架設中轉臺后可以大幅增加通話范圍，以下是一張簡表：

      由上表可見，架設了中轉臺后通信半徑可達30—40公里，一般能滿足區域通信要求。但在很多情況下除了本地區通信外，還需要與其它地區聯網通信，如下圖A、B兩區要實現聯網通信，這就涉及到聯網方式問題，在常規通信模式下通常采用“背靠背”的通信方式。

      二、原理闡述
      1、采用不具備中轉掃描功能中轉臺的組網方法
      若采用不具備中轉掃描功能中轉臺作為中轉設備，要實現聯網一般采用如圖二的聯網方式，即每個地區增加一臺鏈路機，中轉臺通過有線連接控制板控制鏈路機的發射。但這種方法具有如下的缺陷：

      設備較多，增加不穩定度；中轉臺與鏈路機之間采用有線連接需要對機器硬件進行改動，這要求技術人員對硬件很熟悉了解，同時也會造成不穩定；會出現搶話現象，即如A區手持機通話過程中若B區用戶也發射的話，將會使B區鏈路機由接收轉化為發射狀態從而導致A區用戶與B區用戶的通話中止。
      2、采用具備中轉掃描功能中轉臺的組網方法

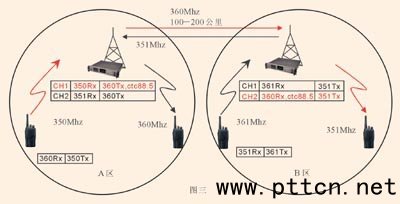

      由于中轉臺具備中轉掃描功能，因此可以在每一區的中轉臺上設定多個中轉信道，在中轉臺實現中轉功能的基礎上兼作鏈路機，這里所講述的中轉掃描功能與普通的對講機接收掃描功能有所不同，中轉掃描功能指機器在掃描過程中不但能檢測并接收已設定的射頻信號，而且能根據射頻信號的不同自動切換中轉信道。（如圖三）
      A/B區中轉臺寫兩個中轉信道并設定為掃描狀態，當A區用戶發起呼叫發出350MHz射頻信號時，A區中轉臺檢測到此信號后停止掃描，在CH1上進行中轉發射360MHz射頻信號（加CTC88.5），A區其它用戶接收360MHz信號實現區內通信，同時B區中轉臺檢測到360MHz信號在CH2進行中轉將A區用戶的呼叫信號傳遞給B區用戶，從而實現A/B區聯網通信，加CTC防自激干擾。采用這種方法具有以下一些優點：
      所用設備較少從而系統較穩定；無需對中轉臺硬件進行任何的修改，只需在電腦上進行相應的參數設定即可，不會影響機器性能；設置發射延時不會有搶話現象；方便再次延伸，可實現3級、4級延伸（見圖）。


      具有中轉掃描功能中轉臺目前有日本協同公司生產的KYODO KG510等機型。
      三、幾個應用實例
      1、內蒙古武警的多級聯網方式

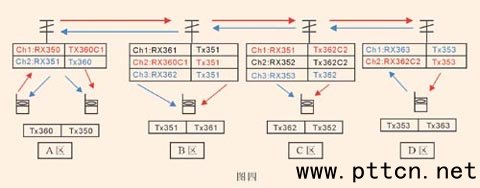

      由于地形地貌，通信范圍等因數的制約，需要分四個區進行覆蓋，因此采用如圖四的聯網方式，利用KG510具有中轉掃描的功能特點進行以上聯網很方便！

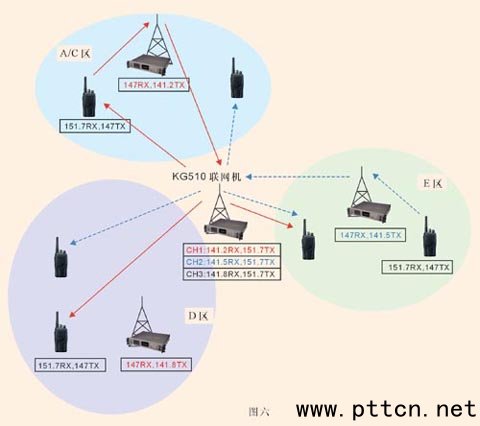

      2、福建省防汛應急通信無線電組網頻率使用方法
      實現三地聯網僅需4臺KG510.

(中國集群通信網 | 責任編輯：陳曉亮)
