主頁（http://www.by236.com）：數字對講機主流方案探索（三）

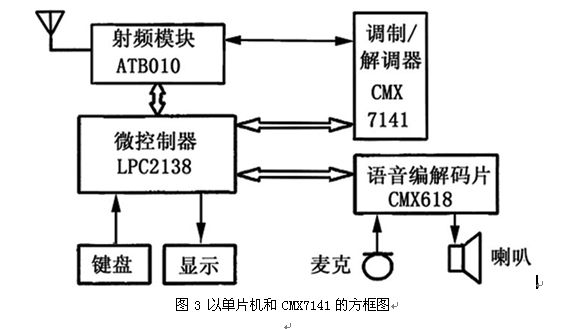

以單片機為核心處理器的dPMR對講機方案(CMX618+CMX7141)

●工作原理

發射時,麥克送來的模擬語音經CMX618內部進行增益調節,A/D轉換和壓縮處理,然后通過SPI(串行外圍設備接口)進入CMX7141基帶處理器,在微控制器LPC2138的控制和管理下經CMX7141芯片內部進行信道編碼,dPMR協議棧打包,數字濾波以及4FSK調制,調制編碼后的語音數據經CMX7141芯片的MOD1/2管腳分別輸出給外部的發射VCO和壓控溫補參考時鐘,經兩點調制輸出射頻載波給發射功放,并到天線輸出。

接收時,CMX7141對基于超外差射頻接收模塊送來的4FSK解調信號在微控制器LPC2138的控制和管理下進行4FSK解調,dPMR拆包,信道解碼,最終得到語音編碼數據,經SPI串口送給CMX618進行語音解壓縮并恢復語音信號。

●關鍵器件

語音編解碼片CMX618是CML微電子(新加坡)私人有限公司的產品,芯片由音頻壓縮/解壓器、RALCWI編解碼器、前向糾錯編解碼器和其他特殊功能模塊幾部分組成。

RALCWI是一種魯棒的先進的復雜性波形插入技術,與其他語音編解碼技術不同,它使用獨有的信號分解和參數編碼方法,可確保在較高的壓縮率下有較好的語音質量。

在聲碼器中,采用RALCWI技術實現的語音質量與編碼速率在4kbps以上的標準聲碼器話音質量相當。

●方案點評

本方案優點是開發時的靈活性高,模擬與數字可雙模設計,且同一個硬件開發平臺能滿足不同的數字對講機標準,支持多種語音聲碼器,射頻的接收靈敏度可做得較高達到-118dBm(誤碼率為1%時)。發射功率0.5W,功率容易提升。

缺點是前期的軟件開發成本高并有一定難度,射頻模塊ATB010只支持dPMR的EN301,166標準,不支持DMR.
