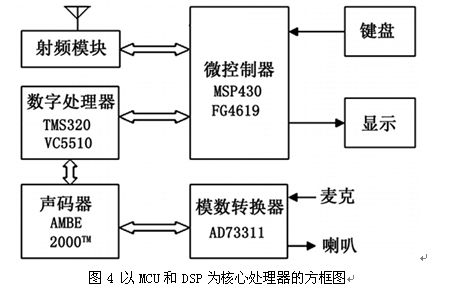

方案四 以MCU+DSP的DMR對講機方案(MSP430FG4619+VC5510)

●工作原理

發射時，由麥克送來的模擬語音經模數轉換器AD73311采樣成數字信號，AMBE2000對語音數字信號進行壓縮編碼，數字信號由VC5510進行DMR通信協議填充組成幀信號和4FSK的調頻波成形，最后由微控制器MCU進行D/A轉換，送往射頻模塊進行發射調制，實現發射。

接收時，MCU將射頻模塊送來已解調數據進行A/D轉換，經VC5510進行拆幀，交AMBE2000進行解壓，數據由AD73311數模轉換為語音信號。

微控制器MSP430FG4619是整個系統的控制中心，人機接口如鍵盤、顯示器與MCU直接連接。微控制器實現對射頻模塊的控制，包括基帶信號的發送與接收、射頻頻率點的控制、信道檢測等，MCU還負責DMR協議的高層信令控制、人機接口的互通等。

另外，請注意微控制器還要完成基帶信號的AD/DA轉換功能。

●關鍵器件

AMBE2000TM聲碼器是美國語音公司DVSI推出的一款適應性強、高性能、單芯片的語音壓縮編解碼器。它能在低速率下提供優良的語音質量，并實現了實時的、全雙工的標準設定的AMBE語音壓縮軟件算法。

大量的評估顯示，這款聲碼器具有在一般數據速率下提供同數字蜂窩系統一樣性能的能力。AMBE在2.4kbps速率下保持自然語音質量和清晰度，由于AMBE算法復雜性低，所以它能夠完全集成在成本低、功耗低的芯片上。

●方案點評

方案簡單，實用。

軟件開發中，微控制器和數字處理器的程序對DMR協議的分層必須有清晰的概念，正確的程序設計是硬件實現的保證。聲碼器的選用有較大的余地。
