數字對講機 DMR協議重點選釋

時間：2011-05-25　來源：《專業無線通信》　作者：姚文良　點擊：次

主頁（http://www.by236.com）：數字對講機 DMR協議重點選釋

一、DMR中的信道結構

DMR采用2時隙的TDMA結構。

DMR突發(Burst)是被數據流調制的一段射頻載波。因此，突發代表了時隙中的物理信道。DMR子系統中的物理信道需要支持邏輯信道。

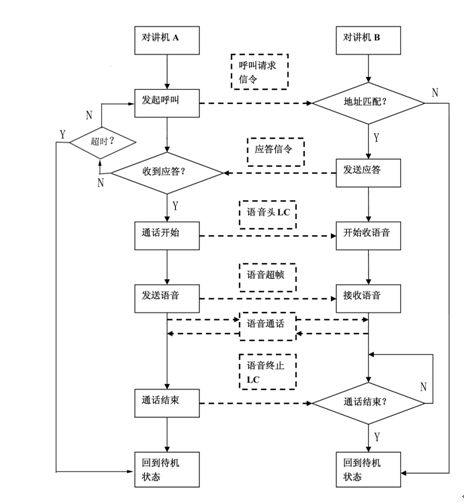

邏輯信道定義為兩方或多方通信時的邏輯通信路徑。邏輯信道代表了協議和無線子系統間的接口。邏輯信道分為兩類：

1、業務信道，承載語音和數據信息;

2、控制信道，承載信令。

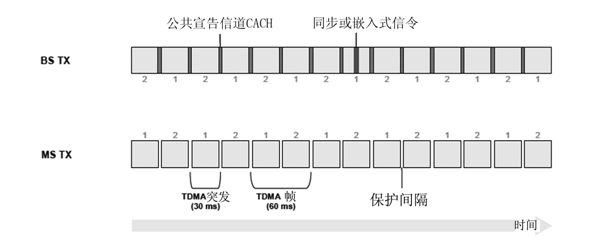

圖1給出了MS(移動臺)和BS(基站)間交換信息時的定時關系，兩個TDMA物理信道的時隙標識為信道“1”和信道“2”.上行發送用“MS　TX”表示，下行發送用“BS　TX”表示。

圖1　TDMA定時框架圖

圖中的關鍵點解釋：

1、當BS觸發后，下行信道無論有無信息發送均進行發射，上行信道當MS沒有信息發送時即停止發送;

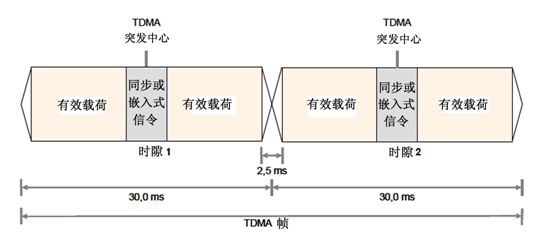

2、上行信道的突發之間留有保護間隔(Guard time)，這個保護間隔用作為功率放大上升時間和發送時延;

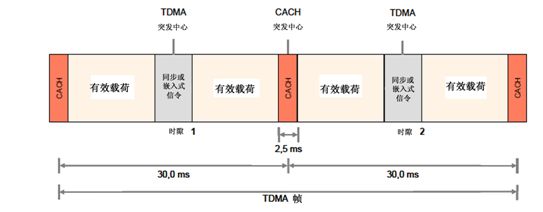

3、下行信道的突發之間有CACH(公共宣告信道)信道，用于傳送業務信道管理及低速信令;

4、在突發的中間有同步信息或者是嵌入式信令，把嵌入式信令放在突發中間的好處是：正在發送的MS有足夠的時間切換到下行信道并恢復反向信道信息。(反向信道通常用RC表示，是從移動臺發往基站的信道)

其他關鍵點為：

1、下行與上行突發的中心對齊;

2、上行信道的1、2突發和下行信道的1、2突發間偏移30ms，這樣可以使上、下行使用相同的信道號，從而在下行CACH中采用同一個信道標識符域;

3、語音和數據突發采用不同的同步圖案，便于接收機進行分辨，另外，上下行信道也采用不同的同步圖案，以幫助接收機抗拒同信道干擾;

4、在嵌入式信令域和常規數據突發中有色碼(一種用來區分來自其他站點信令的信息碼元)，以分辨重疊區域，檢測同道干擾。色碼不用于尋址;

5、信道1和信道2中SYNC(同步)突發的位置是相互獨立的，上下行信道中SYNC突發的位置也是相互獨立的;

6、語音采用超幀進行傳輸，超幀中有6個突發，用A～F標識，每個超幀以A突發中的語音同步圖案為起始點;

7、數據和控制信息沒有超幀結構。這些突發中包含同步圖案，根據需要也可以與反向信道一樣承載嵌入信令。

二、DMR中的突發結構

1、常規的突發結構

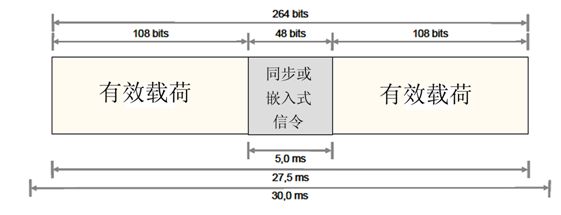

常規突發的結構見圖2，包括108比特的負載域和一個48比特的同步域或信令域。每個突發的時長為30ms，其中27.5ms用于傳輸264比特的數據，這樣，216比特的負載域足以傳輸60ms的壓縮語音。
