基于PCM3500的語音調制解調放大電路
時間:2014-07-15 來源:中國集群通信網 作者:本站整理 點擊:
次
主頁(http://www.by236.com):基于PCM3500的語音調制解調放大電路
本方案采用BB公司的PCM3500作為DAC/ADC作為語音信號的量化編碼,以及功放電路。
PCM3500特性:
-
16位delta&sigma數模模數轉換器
-
作為模擬前端元件,最大支持56KBPS
-
模擬性能:7.2~26KHZ采樣
-
系統時鐘:512fs
-
支持主從操作模式
-
片內時鐘電路
-
ADC-DACloop電路
-
支持時隙模式,單芯片支持最多四路
-
低功耗模式
很強大的芯片,對AMBE2000的芯片很好的支持。

其引腳功能如下:
-
VIN:模擬通道輸入
-
VOUT:模擬通道輸出
-
FS:幀同步引腳,連接CODE_RX_STRB
-
DIN:串行數據輸入,接CODE_TX_DATA
-
DOUT:串行數據輸出,接CODE_RX_DATA
-
FSO:時隙使能時的同步使能輸入
-
SCKIO:外部時鐘輸入
-
BCK,串行時鐘,接CODE_RX_CLK
-
VREF1.2,VCOM,參考電壓的輸出
-
PDWN,低到高電平時復位,保持為低為低功耗模式
-
XT0,XT1:接晶振,推薦4.096
-
LOOP:為高時,ADC輸出到DAC的輸入
-
TSC:為零時,去使能時隙模式
-
HPFD:為高時高通濾波去使能
-
M/S:為高時,為主機模式

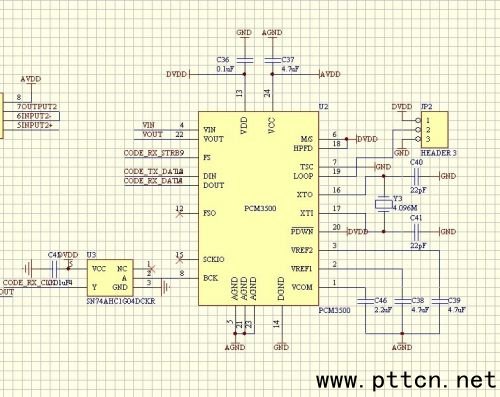

從上面可以看出,可以通過設置為loop模式檢測功放是否正常工作,通過VREF來查看芯片是否供電正常等,本方案的配置如下:
-
四個數字通信引腳,分別接AMBE2000的時鐘,同步和輸入和輸出。
-
時鐘采用4.096M,時隙非使能,LOOP可選,主機模式,高通濾波關掉,上電時進行復位。
-

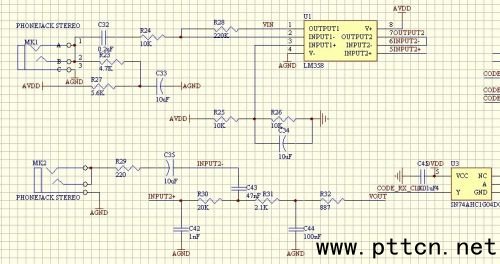

模擬信號輸入通過LM358進行功率放大。

功放電路如上所示,輸入語音信號比較弱,采用220/10倍放大,并且推高到3.3V/2幅值,輸出電路進行功率跟隨即可,可以很好的驅動耳塞等小功率喇叭。
