主頁（http://www.by236.com）：七年磨一劍 TETRA數字集群系統助力北京奧運安保

北京市公安局  劉營  周千里


舉世矚目的第29屆奧運會和北京2008殘奧會圓滿閉幕，安保無線通信系統，特別是TETRA數字集群系統在此次奧運安全保衛任務中經受住了實戰的考驗，為各級領導、奧運場館安保經理、現場安保執勤人員以及其他各類安保人員提供了全程全網、安全高效、穩定可靠的無線指揮調度服務，為安保指揮體系的構建提供了動態化、立體化的支撐，充分突顯出無線通信技術手段的重要保障作用，為實現“平安奧運”、“科技奧運”的目標做出了巨大貢獻。此次奧運會和殘奧會不論在參與人數、賽事規模還是安保級別上，創造多項世界之最，TETRA系統能夠萬無一失的成功完成保障任務，不僅是技術系統的勝利，也是保障模式和機制的一次成功實踐。

北京公安無線通信發展歷程
北京公安無線通信的發展大致經歷了三個階段，第一階段是1989年以前，以常規無線通信系統為主；第二階段是1990年到2004年，主要是模擬集群系統，包括800MHz模擬集群系統和350MHz MPT1327系統，兩套系統互為備份確保公安指揮調度暢通。2005年9月北京市公安局加入無線政務網。為確保奧運安保的無線指揮調度萬無一失，我們又在奧運前率先建成了350MHz數字集群系統，在奧運會開閉幕式安保工作中發揮了重要作用。

依托強大的TETRA數字集群技術，按照勤務指揮體系科學高效、責權明晰、指揮順暢的要求，建立了“自上而下、縱橫貫通、信息共享、反應迅速”的信息化指揮體系，突出了指揮中心橫向牽動多警種協同作戰、縱向垂直調度社會面一線警力的“扁平化”勤務運行模式，縮短了出警時間，大大增強了第一時間發現犯罪、第一時間趕赴現場、第一時間抓捕犯罪嫌疑人的能力。

無線通信系統成為奧運安保指揮調度的核心
無線通信系統作為奧運安保信息通信NS6技術體系的重要組成部分，在奧運安保指揮調度中發揮了巨大作用，是指揮體系構建的基礎和核心手段。

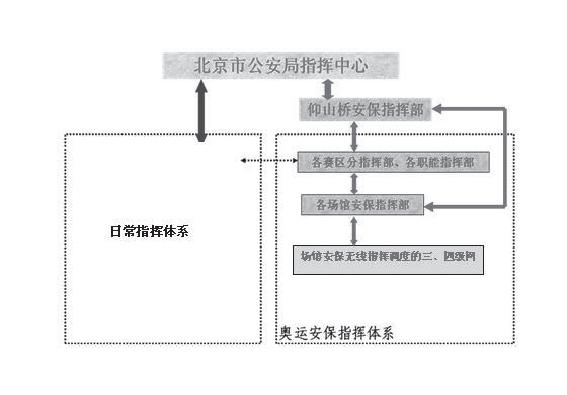

1.“兩大體系、三層保障、四級組網”（234模式）的無線指揮調度應用模式
根據奧運安保指揮系統結構，我們制定了“兩大體系、三層保障、四級組網”的無線指揮調度應用模式，實現縱橫相連的無線通信指揮調度網絡體系，確保奧運安保指揮調度暢通。


N (Network)——一套全方位、立體化的警用綜合業務網絡體系架構；S6(Systems)——全面支撐奧運安保指揮調度體系的六大核心系統: 無線指揮調度系統、有線通信系統、圖像監控系統、地理信息系統、機動應急通信系統、信息綜合應用系統。

兩大體系：奧運期間有兩大無線指揮調度體系，共同保障賽事安保指揮調度。一是日常指揮體系，二是奧運安保指揮體系。兩個體系同處于一個網，既可各自為戰，也能相互聯通。

三層保障：市公安局指揮中心、仰山橋安保指揮部為一級指揮層，由市局信通處實施無線通信保障；各職能指揮部、各賽區分指揮部為二級指揮層，由各相關總隊、局、處、分局科技信通處實施無線通信保障；場館現場為三級執行層，由場館安保指揮部牽頭單位派出現場通信保障組，實施現場無線通信保障。

四級組網：北京市公安局指揮中心、仰山橋安保指揮部到各職能指揮部、各賽區分指揮部以及各場館安保指揮部為一級網，各賽區分指揮部到各場館安保指揮部為二級網，各場館安保指揮部構建本場館安保無線指揮調度的三、四級網。

基于“234模式”的無線指揮調度應用，兼顧了日常社會面和奧運場館的安保工作，有效調動了市局、分局和場館三級的保障力量，合理分擔了集中的通話呼叫量給網絡造成過大壓力，該模式融合了技術、機制和人的因素，最終成功保障了奧運會安保指揮調度工作，是無線指揮調度模式的一次有益應用創新。

2. 公安專用350MHz TETRA數字集群系統確保奧運開閉幕式無線通信指揮調度萬無一失
為確保奧運安保無線指揮調度萬無一失，降低各種風險因素，同時借鑒往屆奧運會成功舉辦的經驗，我局建設了公安專用350MHz數字集群系統。

北京公安長期關注公安350MHzTETRA系統和產品的發展情況，特別是摩托羅拉等公司專門為公安生產的350MHz系統產品。2006年9月28日，TETRA協會組織了TETRA2006中國之旅，各廠家展示了各自在350MHz頻段的產品。2007年下半年，我們利用數個月的時間，聯合了多個單位和摩托羅拉等廠家，使用350MHz數字集群設備對大部分的奧運場館及周邊地區進行了覆蓋測試，獲得了大量的數據。

2008年3月，北京“公安350MHz數字集群系統建設項目”進行招標，招選了系統集成商和相關設備供應商。2008年6月系統建成，主要覆蓋30個奧運競賽場館、奧運中心區及涉奧警衛路線等重點地區，奧運會和殘奧會開閉幕式時作為安保無線通信指揮調度的主網，平時作為競賽場館安保無線通信指揮調度的重要備份網絡。與市政府800MHz無線政務網兩網并存，成為奧運安保指揮調度暢通的重要保證。

奧運會和殘奧會開幕式及閉幕式期間，350MHz數字集群系統作為安保無線通信指揮調度的主網，發揮了重要作用，為聯勤指揮部和警衛局、內保局、治安總隊、特警總隊等單位提供了無線通信指揮調度保障，確保了要人警衛等安保工作無線通信的暢通。整個奧運期間沒有出現任何故障、通話排隊和擁塞的現象，出色地完成了奧運安保工作無線通信指揮調度保障任務。
(中國集群通信網 | 責任編輯：陳曉亮)
