飛機通信系統

飛機通信系統是飛機電子系統的一個組成部分，它主要用于在飛行各階段中飛行員和地面的航行管制人員、簽派以及地面其它相關人員的語音聯系，也可以用于進行機內通話、廣播、記錄駕駛艙語音以及向旅客提供視聽娛樂等信息。飛機通信系統主要分為：甚高頻通信系統、高頻通信系統、選擇呼叫系統和音頻綜合系統。

甚高頻通信系統的功用

1.甚高頻通信系統主要用于飛機與地面交通管制人員，以及飛機與飛機之間的通信聯絡。

2.甚高頻通信系統工作頻率范圍為118.00-136. 975MHz，頻率間隔為25kHz。通訊距離一般在飛行高度在3000米以上，其地空通訊距離約100km左右，飛機飛行高度越高，通訊距離越遠，最遠可以達到400km左右。并以空間波方式傳播。傳播距離越近，抗干擾性能越好。

甚高頻傳輸特點：以空間波傳播方式為主，電波受對流層的影響大；受地形，地面物體的影響也很大。甚高頻頻率很高，其表面波衰減很快，傳播距離很近，通信距離限制在視線距離內。

甚高頻傳輸缺陷：不能實現多重覆蓋，單獨收發才能擴大覆蓋區的范圍，只適用于飛行流量少的管制區。

甚高頻通信系統的組成

飛機上一般裝有二到三套甚高頻通信系統。第三套VHF除可進行話音通信外，還可進行數據通訊，它的頻率和方式選擇由ACARS系統控制。

甚高頻通信系統由控制盒、收發機和天線三部分組成。收發機用頻率合成器提供穩定的基準頻率，信號調制到載波后，通過天線發射出去。接收機從天線上收到信號后，經過放大、檢波、靜噪處理變成音頻信號，輸入駕駛員的耳機。天線一般安裝在機腹和機背上。下面我們來詳細看看：

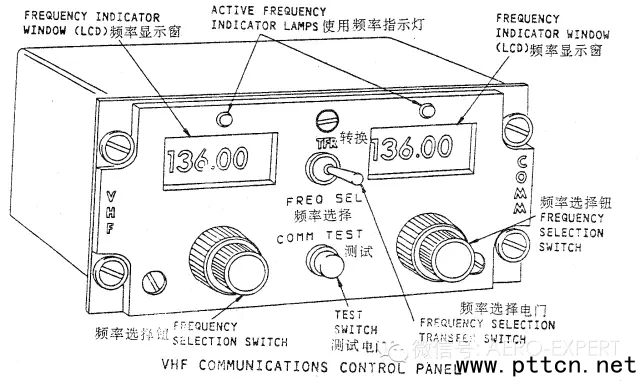

1) 控制盒：控制盒用于頻率選擇和轉換，啟動收發機的測試等。

按下“COMM TEST”測試電門可使靜噪電路失效，從而對接收機進行測試。此時，耳機中應能聽到接收機輸出的噪音。

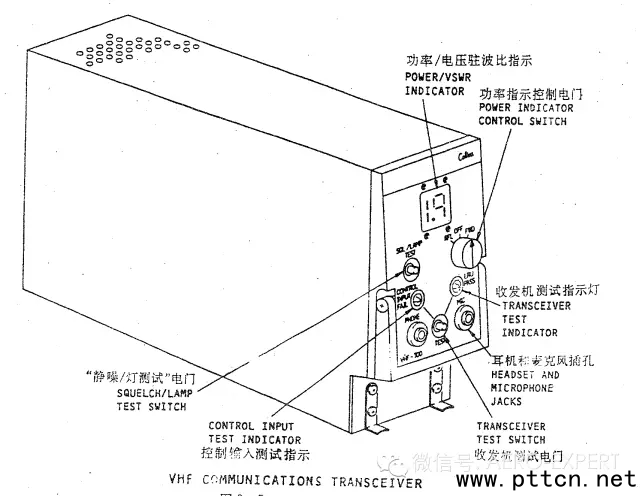

2) 收發機：對VHF信號進行調制、發射和解調。也可通過前面板的“靜噪/燈測試”開關對 面板上的指示燈進行測試，或使靜噪電路失效后通過耳機監聽噪音信號以對接收機進行測試。VHF收發機由發射電路和接收電路組成。

發射電路用于產生音頻調制的VHF發射信號，輸送給天線發射。

接收機是一個二次變頻的超外差接收機，用于接收VHF 調幅信號，解調出音頻信號，輸送給音頻集總系統。

甚高頻通信接收機：

在收發機前面板上裝有兩個測試電門。

按壓“靜噪／燈測試”電門可測試面板上的兩個指示燈。按壓此電門時，靜噪電路失效，因此可在耳機內聽到接收機輸出的噪聲。

按壓“收發機測試”電門可對收發機進行自測試，測試內容包括串行控制數據輸入和天線電壓駐波比進行測試。

3) VHF天線：用來輻射和接收射頻信號。VHF天線為L(zhǎng)/4的管形天線，又稱刀形天線。1號天線裝于機背，2號和3號天線分別在機腹部和后部。它是接收與發射信號的門戶。當天線受潮或絕緣不良時，會降低發射機的功率，通信距離將會縮短。
