主頁（http://www.by236.com）：LTE核心網常見故障和投訴案例分析

案例一：臨時方案用戶預換卡不能使用2、3G業務

【故障現象】
臨時方案的用戶，在更換USIM卡但未開通4G業務的情況下，在4G網絡的覆蓋下，用4G手機終端可能無法正常使用2,3G業務。只能在4G手機上設置“2,3G only”，才能恢復正常使用。
【故障分析】
臨時方案的用戶，在更換USIM卡但未開通4G業務的情況下，當前BOSS系統只是將用戶的IMSI鑒權信息通過BOSS指令存儲到HSS，并未建立IMSI和MSISDN的關聯，即未放號為簽約用戶的任何2、3G的分組域、電路域和4G業務的簽約信息。這種場景下HSS給MME返回DIAMETER_ERROR_USER_UNKNOWN的錯誤碼，MME收到HSS的DIAMETER_ERROR_USER_UNKNOWN碼后，給終端返回#8 “EPS services and non-EPS services not allowed”的NAS原因值。終端收到“EPS services and non-EPS services not allowed”的NAS值后，不再?lài)L試重新選網。
【故障解決】
針對這種臨時方案的用戶，如果只更換USIM卡不簽約4G業務，根據測試，MME給終端返回#7 “EPS services not allowed”的NAS值能夠使終端較快地重選到2、3G網絡。根據協議中定義的映射規則，HSS需要給MME返回DIAMETER_ERROR_UNKNOWN_EPS_SUBSCRIPTION (5420) with Error Diagnostic of NO_GPRS_DATA_SUBSCRIBED的錯誤原因值，對應到HSS上，需要BOSS在用戶進行更換USIM卡時，不管用戶簽不簽約4G業務時，都要向HSS發送放號的BOSS指令，如果用戶不簽約4G業務，則通過設置4G-APN模板為0來關閉用戶的4G功能。
啟示：網絡側把問題歸類后，通過NAS值反饋給終端，終端針對不同的NAS值會有不同的響應行為，在定位此類問題的時候，需要抓取信令，觀察S1-MME接口上附著失敗或者TAU失敗的原因值。
案例二：國際漫游用戶漫入到國內MME下無法使用
【故障現象】
韓國、香港等國際漫游用戶在國內某市中興MME下無法附著使用4G業務，而國內用戶在同一地點正常使用4G業務。
【故障分析】
進行信令跟蹤，發現國際漫游用戶附著時，MME回了PDN connectivity reject，原因值為網絡失敗：

MME失敗觀察報TAC的DNS解析失敗：

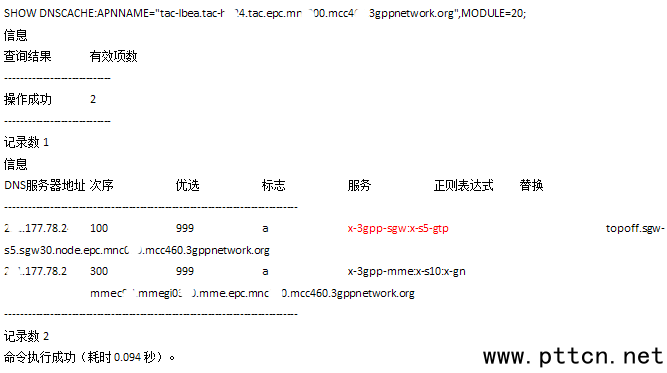

MME上檢查對TAC的域名解析緩存，發現只有x-s5-gtp服務，而國際漫游用戶需要使用x-s8-gtp服務：

【故障解決】

在DNS上修改TAC域名解析數據，增加對X-S8-GTP的解析結果。增加完畢后，再次檢查MME上收到的DNS返回結果，發現支持X-X8-GTP，再次測試，國際漫游用戶使用4G業務正常。

案例三：過渡方案4G用戶終端有4G信號但附著失敗，駐留2，3G
【故障現象】
過渡方案4G用戶終端有4G信號，但是附著失敗，只能駐留在2、3G網絡，更換位置后重新有4G標志，嘗試附著仍然失敗。
【故障分析】
進行信令跟蹤，發現用戶在2、3G下無附著4G的請求上來，要求4G用戶更換位置，能觸發附著請求，查看信令發現拒絕原因值是#15 No Suitable Cells In tracking area，同時在中興MME上抓包發現HSS返回的鑒權有錯誤，錯誤碼是DIAMETER_AUTHORIZATION_REJECTED，檢查HLR該用戶簽約數據，發現有2，3G簽約，但4G被關閉（OBEPC-1），因此愛立信HSS返回DIAMETER_AUTHORIZATION_REJECTED，根據規范，MME會回復#15：No Suitable Cells In tracking area，導致終端不斷重復4G附著，最后因失敗該TA被終端記錄下來作為不被允許的TA，不再?lài)L試附著，但是更換了位置后，不同的TA下可以重新附著4G網絡，但是因?yàn)镠LR中停止了4G功能，附著4G網絡仍然失敗。
【故障解決】
查看NAS值規范，針對4G被停機的情況，建議愛立信HSS返回UNKNOWN_EPS_SUBSCRIPTION，這樣MME回復#7 EPS not allowed，只影響4G業務，不影響2，3G。
案例四：愛立信MME到中興MME切換出現4G業務斷流
【故障現象】
在測試4G用戶從中興MME覆蓋下切換到愛立信MME覆蓋范圍，發現4G用戶切換失敗，出現4G業務中斷的情況。
【故障分析】
經過在MME側抓包分析，從愛立信MME覆蓋范圍移動到中興MME覆蓋范圍內，會由原MME發起Forward Relocation Request，并NAS層加密算法選定EEA2。
.... 0010 = Used NAS Cipher: 128-EEA2 (0x02)
但是在其后對中興MME發起的TAU中，中興MME發起了到HSS的鑒權請求，并選定
000 .... = Type of ciphering algorithm: EPS encryption algorithm 128-EEA0 (ciphering not used) (0x00)
EEA0作為加密算法，并向基站發起UE CONTEXT MODIFICATION REQEUST，要求基站修改NAS層加密算法，但是被基站拒絕。究其原因，是因?yàn)閻?ài)立信基站不支持TAU過程中的UE上下文修改。
【故障解決】
通過愛立信MME的加密算法優先級，選定EEA0作為最高優先級，使得切換過程無需修改UE上下文，規避此問題，但是最終需要愛立信基站增強該部分功能。
案例五：某市CSFB呼叫失敗原因
【故障現象】
某市5s用戶可以上4G進行數據業務，但是進行CSFB呼叫失敗。
【故障分析】
經過MME以及MSC的聯合調測發現，該用戶在聯合附著中，PS域附著成功，但CS域附著失敗，初步懷疑是TA-LA映射表的MSC指向錯誤，核查該MSC pool中開了SGS口的MSC正確。最后在SGS口抓取信令，發現原因是MME通過SGS口發向MSC的Location update的過程中，MSC拒絕了，因?yàn)镸ME上配置的mme id和MSC上配置的mme id不一樣 ，因此MSC拒絕了CS域的附著請求。
【故障解決】
究其原因，是因?yàn)閻?ài)立信設備的一個限制，在MME上未能按照mmegi的規劃，因此造成這個差別。在MSC上將mme id改為與MME上配置一致后，用戶撥測CSFB呼叫正常，短信發送接收正常，問題解決。
案例六：某市公司5s用戶開啟無法附著到4G
【故障現象】
某市用IPHONE 5S在關閉4G功能的情況下附著在3G網絡，正常發起業務，但是打開4G開關，出現20多秒無服務，最后附著在3G，只能通過重啟終端附著上4G。
【故障分析】
5s關閉4G網絡，PDP激活到GGSN（5s關閉4G網絡后，終端不上報4G能力，SGSN的UE能力識別為非4G終端，引導選用到GGSN。當5s開啟4G網絡，會發起combined TAU到MME，此時返回TAU reject，原因值為CC=17 (network failure)；原因是MME上有PGW 選擇的校驗，發現SGSN回復的SGS CONTEXT RESPONSE消息中攜帶了GGSN的地址，包含在Private Extension部分。終端收到#17的網絡故障原因值后，會重復以上TAU過程5次，都被拒絕，所以就出現了 十幾秒后重選回3G網絡的現象。只有重啟手機，才能正常返回4G。
究其原因，蘋果5s的關閉4G功能，不上報終端4G能力，導致網絡側沒有正常引導業務到PGW上，導致互操作失敗。
【故障解決】
通過關閉SGSN的Private Extension消息體的回復，規避MME的PGW校驗，使得TAU流程能在MME繼續進行，最后因?yàn)閯?chuàng)建承載失敗而TAU拒絕，此時返回的NAS原因值不再是#17，因此蘋果5s可以重新發起一次附著，從而返回4G網絡。
案例七：排除用戶原因的附著成功率低
【故障現象】
某天某省的排除用戶原因的附著成功率從90%以上，下降到60%左右。
【故障分析】
從該指標的算法看，排除用戶原因的附著成功率= EPS附著成功次數 / (EPS附著請求次數 -非法用戶的EPS附著失敗次數 -非法ME的EPS附著失敗次數 -EPS服務不允許的EPS附著失敗次數 -EPS和非EPS服務不允許的EPS附著失敗次數)，也就是附著請求次數 - #3 - #6 - #7 - #8的錯誤請求（減去屬于用戶原因部分），但是通過廠家網管查看15分鐘顆粒度性能指標發現，在某個時刻開始，#15的錯誤請求次數增加明顯，詢問發現市場部推行用戶開戶模板默認關閉4G功能，導致全省大量用戶出現4G停機現象， 2、3G正常的情況下，HSS返回DIAMETER_AUTHORIZATION_REJECTED (5003)，MME將其映射的NAS原因值為#15：No Suitable Cells In tracking area；從而影響了排除用戶原因的附著成功率。
【故障解決】
可知，上述原因是用戶停機原因?qū)е拢�因此�?duì)于NAS值#15的返回值，實際上包含部分用戶原因的問題在里面，目前的確存在這樣的情況。只能通過廠家MME上的NAS值映射功能，把這種HSS錯誤映射到其他原因值，從而在不影響用戶感知的情況下，保證指標的客觀準確性。
案例八：無4G信號投訴的解決
目前最常見的投訴是用戶反饋4G無信號或不能使用4G業務。
首先確認故障的范圍，是個別用戶問題、還是號段用戶都有問題、還是一大片區域都存著此故障。
個別用戶問題的嘗試解決辦法：
1）可以先在HSS上查詢?cè)撚脩舻暮灱s數據是否正常。
2）通過MME/SGW/PGW/HSS信令跟蹤來確定具體原因。如果MME上跟蹤不到任何S1口信令，一般是由于終端或USIM卡原因造出。如果MME上跟蹤到了用戶信令，需要查看各接口的信令來確定具體原因，比如有可能是用戶鑒權流程中失敗、用戶使用了非法的APN等。TIPS:信令跟蹤時建議通過IMSI來跟蹤用戶以便跟蹤較全的信令。
3）如果不方便進行用戶信令跟蹤，可在HSS/MME上查看用戶信息來進行簡單判斷。

如果能查到MME信息，說明至少用戶曾經在4G網絡成功附著過，現在不能使用的原因有待進一步分析，如果沒有MME位置信息，說明用戶可能從未在4G網絡附著過。
