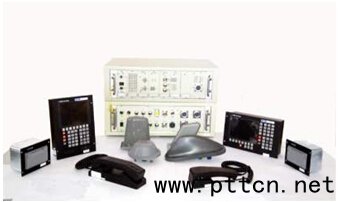

圖wtzj-i型機車綜合無線通信設備

wtzj-i型機車綜合無線通信設備（簡稱“cir”）由主機、操作顯示終端、送受話器（緊湊型）、打印機、揚聲器、連接電纜、天線及饋線、天線合路器、車次號數據采集編碼器組成。cir可內置lbj設備，實現對列尾風壓的查詢。

1使用環境

•工作溫度

主機：-25℃～+60℃

mmi：-10℃～+55℃

天線及饋線：-40℃～+70℃

•相對濕度：95%（+30℃）

•大氣壓力：70kpa～106kpa

•周圍無腐蝕性和引起爆炸危險的有害氣體。

2主要技術指標

ø供電電源

•采用標準配置時，wtzj-i主機電源標稱輸入電壓為直流110v，電壓波動范圍:66v～160v。

•根據需要配置不同的電源單元可滿足動車組、大型養路機械和軌道車等自輪運轉設備電源（蓄電池）的供電條件。

•電源單元輸出電壓13.3v。

•正常工作時整機總功耗不大于300w（全配置），開機最大瞬間功耗不大于3000w。

ø一般性指標

•音頻輸出功率：0.5w～5w/8ω(外置喇叭)

1mw～10mw/300ω(聽筒)

•音頻失真：<5%

•麥克靈敏度：-60db

•錄音電平：聲控錄音245mv±10%

ø450m電臺指標

•通信方式：同頻單工、異頻單工，雙工

•載波頻率：450~470mhz

接收頻率：f1、f2、f3、f4

發射頻率：f4

•調制方式：fm（16f3e）

•信令要求

a)呼叫調度1520hz時間8s通話時151.4(162.2,173.8)hz隨話發送

b)隧道呼叫車站131.8hz時間3s

c)隧道呼叫機車114.8hz+186.2hz時間3s通話時186.2hz隨話發送

d)平原呼叫車站123.0hz時間3s

e)平原呼叫機車114.8hz時間3s

f)接收隧道司機呼叫114.8hz+186.2hz

g)接收調度呼叫1960hz

•發射功率:

a)低功率發射：4.8w～5.8w

b)高功率發射：9w～11w

•載頻誤差:不大于±2.5×10-6

•調制失真:不大于5％

•調制靈敏度:245mv±10％（送受話器口mic）

•調制限制：不大于5kh

•發射信令頻偏：

a)亞音頻±0.5khz+10%

b)單音±3khz+10%

c)ffsk±3khz+10%

•參考靈敏度:不大于0.35µv

•雙工靈敏度:不大于0.42µv

•調制接收帶寬:不小于±5khz

•靜噪開啟：0.35µv～0.6µv

•接收信令靈敏度:

a)亞音頻:150hz～250hz（在12db信納比時）

b)單音:0.65khz～0.85khz（在12db信納比時）

•高門限：0.5µv～5µv

•450mhz調度命令接口電平測試

輸入電平:-10db±6db

輸出電平:-10db±1db

•450mhz無線車次號接口電平測試：

輸入電平:245mv±20%

øgsm-r信道機指標

•通信方式：cs、csd、gprs

•工作頻帶：

接收頻率：930~934mhz

發射頻率：885~890mhz

•載頻間隔：200khz

•雙工頻率間隔:45mhz

•天線阻抗：50ω

•發射機特性

（1）載波功率:8w(39dbm±2dbm)(cs)

2w(33±2dbm)(gprs、csd)

（2）頻率誤差:1x10-7

（3）有效值相位誤差:誤差小于50

（4）峰值相位誤差:誤差小于200

•接收機特性

（1）標稱比特差錯率：靜態ber<10-4

多徑eq50ber<3%

（2）參考靈敏度：不低于-104dbm（33dbµv/m）

øgps單元指標

•工作頻率：1575.42mhz（l1）

•工作帶寬:±5mhz

•極化：右旋圓極化

•天線阻抗:50ω

•增益：27±2db

•接收器rf特性

（1）定位精度：10米2drms（95％）

（2）初次定位時間（90％）

a）熱啟動（天歷、位置、日期、時間和星歷數據時）：8秒

b）溫啟動（天歷、位置、日期和時間數據時）：38秒。

c）冷啟動（無存儲信息）：45秒。

（3）重新捕獲衛星時間

a）被遮擋60秒后：不大于3秒。

b）瞬時被遮擋：不大于1秒。

3產品業績：大同機車廠、大連機車廠、青島四方機車廠

4相關認證：鐵路部行政許可證

5產品報價：70000元
