海能達專業數字集群車載臺MD780集群

時間：2016-09-21　來源：網絡　作者：網絡　點擊：次

主頁（http://www.by236.com）：海能達專業數字集群車載臺MD780集群

噪音抑制，語音更出色

MD780采用了先進窄帶語音編解碼技術和數字糾錯技術，無論是在嘈雜的環境中，還是在覆蓋范圍的邊緣地帶，您均可獲得清晰的話音。而AGC技術的利用，也優化了語音接收效果。內置5W大功率揚聲器，保證聲音清晰、洪亮，讓您輕松保持通訊暢通。

支持強大而靈活的多種標準制式

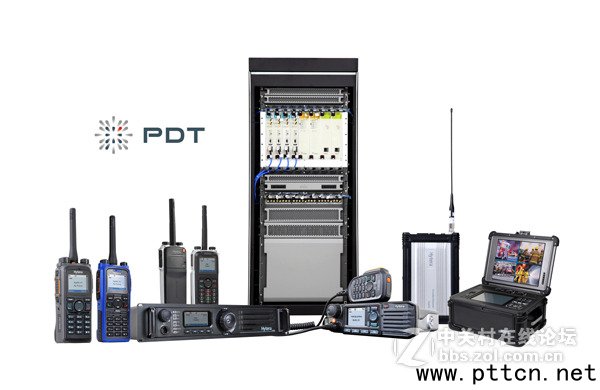

支持2音、5音、HDC1200、DTMF*等模擬常規標準，MPT集群標準，PDT常規標準，PDT集群標準，使用戶從模擬通信系統平穩的過渡到數字通信系統。

豐富的業務功能

除了支持傳統的語言業務和數據業務之外，還提供了補充業務及其他業務。如：隨機接入、遲后進入、狀態消息、緊急報警、GPS查詢、點火感應、演講擴音、動態重組*、端到端加密*、遙斃*、激活*、對講機檢查*、呼叫提示*等功能。更多功能的提供，旨在增強用戶的工作效率和效果。

產品特色

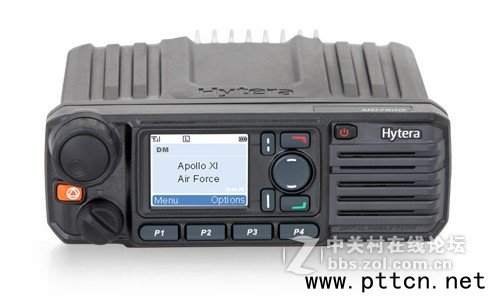

友好的界面顯示和按鍵設計	MD780采用大尺寸彩色LCD顯示屏，即使在戶外強光下也可對顯示信息一目了然；同時，其秉承了“簡單、自然、友好、一致”的人機交互設計原則，為用戶帶來更多友好的使用體驗。通過5個物理可編程按鍵，可快速實現所需的功能，從而提高您的通訊效率。
可靠耐用的質量	MD780品質符合嚴格的美國軍用標準 MIL-STD-810 C/D/E/F/G 和 IP54 工業防護標準，在各種惡劣的工作環境中都可以發揮優異性能。
噪音抑制，語音更出色	MD780采用了先進窄帶語音編解碼技術和數字糾錯技術，無論是在嘈雜的環境中，還是在覆蓋范圍的邊緣地帶，您均可獲得清晰的話音。而AGC技術的利用，也優化了語音接收效果。內置5W大功率揚聲器，保證聲音清晰、洪亮，讓您輕松保持通訊暢通。
更高的頻譜利用率，信道倍增	TDMA雙時隙技術使頻譜利用率大幅提高，MD780/780G 可在原有的頻率資源基礎上容納多一倍的信道，緩解了頻譜資源日益短缺的壓力。
可擴展的附件接口	MD780提供了豐富的可擴展接口，可實現了更多附件功能。如：通過采用自動點火感應功能，當車啟動時可自動開啟車載臺；通過演講擴音功能外接揚聲器，可實現本地語音的廣播功能的。等等。（后續還將提供更多的附件擴展業務*）。
支持強大而靈活的多種標準制式	支持2音、5音、HDC1200、DTMF等模擬常規標準，MPT集群標準*，PDT常規標準，PDT集群標準，使用戶從模擬通信系統平穩的過渡到數字通信系統。
豐富的業務功能	除了支持傳統的語言業務和數據業務之外，還提供了補充業務及其他業務。如：隨機接入、遲后進入、狀態消息、緊急報警、GPS查詢、點火感應、演講擴音、動態重組、端到端加密、遙斃、激活、對講機檢查、呼叫提示等功能。更多功能的提供，旨在增強用戶的工作效率和效果。

主要功能

工作模式	-集群模式（TM） -集群模式（TM） -完全支持PDT標準的數字集群業務 -常規模式（DM/RM） -完全支持直通模式下的數字和模擬業務 -完全支持中轉模式下的數字和模擬業務
語音業務	·組呼 -標準組呼 -來電顯示 -遲后進入 -豐富的組呼屬性(包括背景組、參與組、響應組) -系統全呼 -廣播呼叫 ·個呼 -個呼自動應答 -個呼待確認應答 -來電顯示 -支持全雙工通話*
GPS定位	MD780/780G支持查看GPS定位信息，還可發送GPS文本信息。
數據業務	-短消息 -狀態消息
鑒權業務	-ESN鑒權 -標準鑒權 *
用戶安全性	-緊急警報 -緊急呼叫 -專用緊急報警鍵
漫游服務	-擁有自主知識產權的無縫越區切換功能* -個性化的漫游指示
GPS定位服務	-內置高靈敏度GPS -GPS短消息上拉 -位置信息查看
附件業務	-點火感應 -演講擴音 -GPIO Pin 可編程功能*
用戶界面特性	-符合PDT標準的撥號規則 -通話計時功能，可清晰的知道通話時限 -5個物理可編程按鍵，豐富的可編程按鍵功能，可快速實現用戶所需的功能 -便捷的組呼管理功能，方便用戶快速進行組內呼叫 -獨立的開關機鍵 -集成多種功能用途的接聽、掛機鍵 -特色的重撥、回撥功能 -未接/已接/已撥呼叫記錄 -顯示屏亮度調節 -中文顯示
優先級的設定	為了能夠合理的進行資源分配，系統能根據不同的呼叫發起用戶、呼叫的類型、參與呼叫的人員結構等，對這些呼叫分優先級別進行處理，先處理優先級別高的呼叫，再處理優先級別低的呼叫，當系統飽和時，對講終端可強行終止非優先的通話。
強插/強拆功能	當有移動終端在講話時，授權的終端可以隨時強行終止當前的講話，獲取講話權開始講話。無論移動終端是否正在發射，授授權的終端都可以強行結束正在進行的呼叫。
通話組掃描	移動終端可對通話組掃描列表內的組號碼進行掃描。當有通話組在通話時，移動終端可以選擇加入該通話組進行通話。

*部分功能需在指定情況下實現

一般規格

頻率	UHF1:400-470MHz; UHF2:450-520MHz; UHF3:350-400MHz; VHF:136-174MHz
信道容量	1024
區域容量	64（每組最多16個信道）
信道間隔	12.5KHz/20KHz/25KHz
工作電壓	13.6 V ±15%
電流消耗待機電流	< 0.6A
電流消耗接收電流	<2.0A
電流消耗發射電流	5W<5A 25W<8A 45W/50W<12A
頻率穩定度	±0.5ppm
天線阻抗	50Ω
外型尺寸（高×寬×深）	60 X 174 X 200 mm
重量	1.7kg
LCD 顯示屏	220*176 像素，262000 色 2.0 英寸，4 行

接收部分

靈敏度模擬	0.3μV（12dB SINAD） 0.22μV（典型值) (12dB SINAD） 0.4μV（20dB SINAD）
靈敏度數字	0.3μV/BER5%
鄰道選擇性	TIA-603:65dB @ 12.5KHz / 75dB @ 20/25KHz ETSI:60dB @ 12.5KHz / 70dB @ 20/25KHz
互調	TIA-603:75dB @ 12.5/20/25KHz ETSI:70dB @ 12.5/20/25KHz
雜散響應抑制	TIA-603:75dB @ 12.5/20/25KHz ETSI:70dB @ 12.5/20/25KHz
阻塞	TIA-603:90dB ETSI:84dB
交流聲與噪聲	40dB @ 12.5KHz 43dB @ 20KHz 45dB @ 25KHz
接收音頻額定功率	內置（負載20ohm）3W 外置（負載8ohm）7.5W
接收音頻最大功率	內置（負載20ohm）8W 外置（負載8ohm）20W
額定音頻失真	≤3%
音頻響應	+1 ~ -3 dB
傳導發射雜散	< -57dBm

發射部分

輸出功率（低功率）	UHF1 (400-470MHz): 5-25W; UHF2 (450-520MHz): 5-25W UHF3 (350-400MHz): 5-25W; VHF (136-174MHz): 5-25W
輸出功率（高功率）	UHF1 (400-470MHz): 5-45W; UHF2 (450-520MHz): 5-45W UHF3 (350-400MHz): 5-45W; VHF (136-174MHz): 5-50W
FM調制	11K0F3E @ 12.5KHz 14K0F3E @ 20KHz 16K0F3E @ 25KHz
4FSK數字調制	12.5KHz 僅數據：7K60FXD 12.5kHz 數據和語音：7K60FXW
傳導/輻射發射	-36dBm<1GHz -30dBm>1GHz
調制限制	±2.5KHz @ 12.5KHz ±4.0KHz @ 20KHz ±5.0KHz @ 25KHz
FM交流聲與噪聲	40dB @ 12.5KHz 43dB @ 20KHz 45dB @ 25KHz
鄰道功率	60dB @ 12.5KHz 70dB @ 20/25KHz
音頻響應	+1 ~ -3 dB
音頻失真	≤3 %

環境指標

工作溫度范圍	-30℃ ~ +60℃
儲存溫度范圍	-40℃ ~ +85℃
ESD（靜電防護等級）	IEC 61000-4-2 （level 4） ±8kV （接觸放電） ±15kV（空氣放電）
美國軍用標準	MIL-STD-810 C/D/E/F/G
防水防塵	IP54 標準
防濕	按 MIL-STD-810 C/D/E/F/G 標準
沖擊和振動	按 MIL-STD-810 C/D/E/F/G
GPS（僅適用于MD780G）	精確性規范適用于長期跟蹤（95%值>在額定-130dBm信號強度下5個衛星可見）
TTFF（首次定位時間）冷啟動	< 1分
TTFF（首次定位時間）熱啟動	< 10秒
水平位置精度	< 10米
