主頁（http://www.by236.com）：【震撼案例】北峰為“引漢濟渭” 秦嶺輸水隧洞提供通訊解決方案

 近期一篇《西安：地下400米高溫環境 “引漢濟渭”工人光膀子工作》火了2017開年的各大門戶新聞網站。福建省北峰電訊科技有限公司參與秦嶺輸水隧洞工程無線通訊方案設計與技術支持。

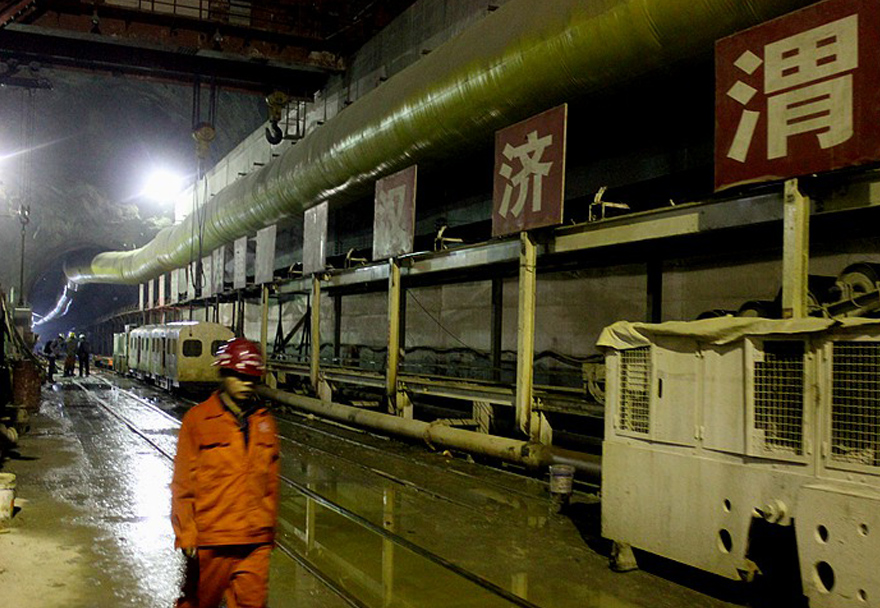

     2017年, 西安市迎來了新年后的第一場雪，盡管陜西西安氣溫還處于零下4°左右，而位于西安市周至縣雙廟子鄉內的引漢濟渭工程秦嶺輸水地下400米隧洞作業面氣溫接近40°，引漢濟渭公司、中鐵十八局的百名建設者，在秦嶺地心落差400米、長度16公里深處赤膊揮汗奮戰，一絲不茍完成掘進任務。

全長98.3公里的引漢濟渭秦嶺輸水隧洞掘進任務目前已完成60％以上。

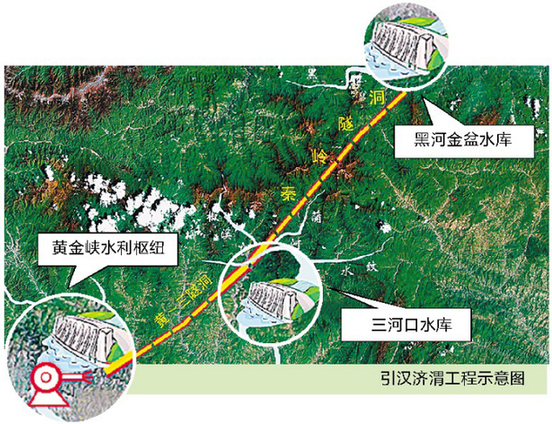

“引漢濟渭”為“南水北調”重點工程。該工程是將漢江水引入渭河以補充西安、寶雞、咸陽等5個大中城市的給水量。引漢濟渭工程是由漢江向渭河關中地區調水的省內南水北調骨干工程，是緩解近期關中渭河沿線城市和工業缺水問題的根本性措施。該工程是經國務院批復的《渭河流域重點治理規劃》中的水資源配置骨干項目，也是國務院批準頒布的《關中—天水經濟區規劃》的重大基礎設施建設項目。

北峰：秦嶺輸水隧洞提供無線通訊系統解決方案

設計原則

a.保證系統能達到優良的覆蓋效果，同時盡可能的降低工程成本，使系統性價比達到最高；

b.設計時將全程考量施工過程，盡量減小施工難度，確保設備、原器件安裝定位牢固，饋線的鋪設合理易行；

c.結合覆蓋區的業務需求及地形地貌，合理選擇站點及天線類型，為建立較完美的無線覆蓋網絡，同時做到覆蓋網絡對外界干擾小,并且不易受到其他同類設備的干擾；業主對無線對講系統施工、開通效果要求。

設計方案及工程技術支持

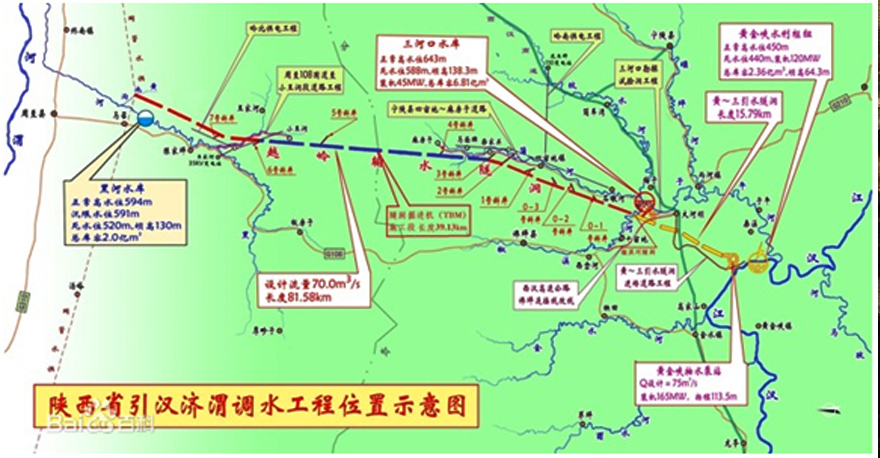

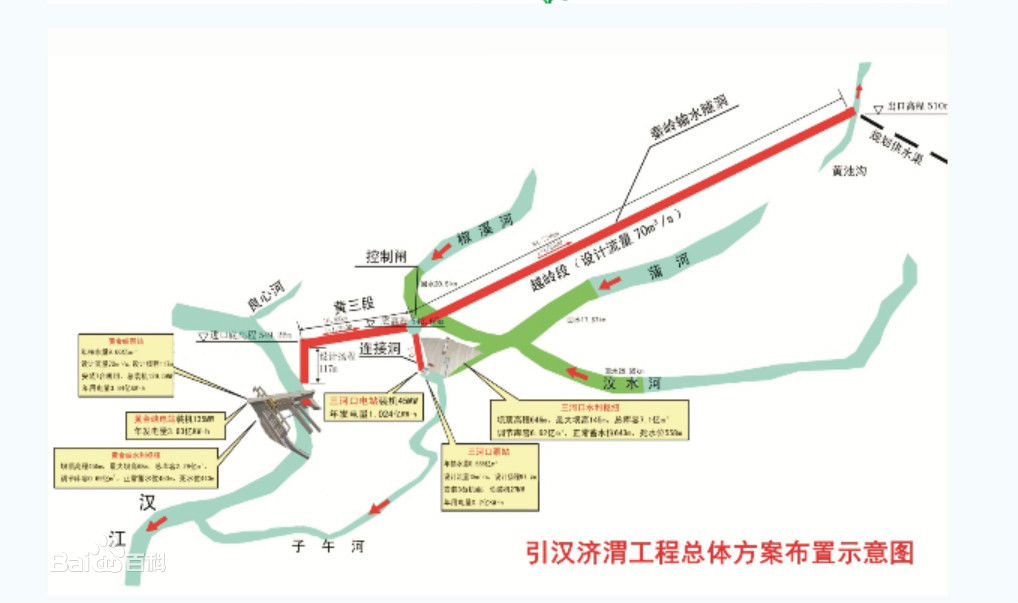

秦嶺輸水隧洞全長98.30公里，設計流量70立方米/秒，縱坡1/2500，最大埋深2000米。以控制閘為界，分黃三段和越嶺段，黃三段由黃金峽到三河口水庫，長16.5公里；越嶺段由三河口水庫到黃池溝出口，長81.8公里。穿越秦嶺主脊段39.08公里采用TBM法施工，其它洞段采用鉆爆法施工。沿線布設施工支洞10條。

1、隧道3號斜井長為3800米，隧道寬度6.5米、高度為7米。

2、隧道正洞向4號斜井方向已經人工開挖長度1942米、隧道內TBM組裝場長度180米、    步進洞長220米共計400米。

3、TBM掘進9440米到達4號斜井，在中間約4500米處設叉道1個。

4、三號斜井洞口設調度中心、在斜井底部與正洞交叉處設進出車輛會車點、隧道正    洞TBM組裝場區設物資材料轉運點及洞內調度值班室。

5、運輸方式從隧道外至TBM組裝場地采用無軌運輸，從TBM組裝場地到TBM采用軌道運   輸。

6、TBM出渣全程采用皮帶機出渣至斜井隧道洞口。

7、四號洞采用鉆爆法施工，無軌運輸出渣，長度約6000米，共設6個抽水泵站。

為了方便工程施工調度工作，業主準備建設一套無線對講系統，采用模擬信號、一個通信信道，要求覆蓋三、四號斜井以及三四號斜井間的主隧洞、支洞口的施工、生活場所。實現以下對講通信：

1、TBM后配套、主控室、刀盤對講機在任位置通話信號必須穩定。

2、調度中心能夠用對講機隨時和斜井底部與正洞交叉處、洞內調度值班室、TBM主控室及軌道車輛對講機時時聯系。

3、四號洞辦公區、生活區、生產區調度室和隧道內全程采用對講通話。

根據業主描述，當前使用對講機同頻通信距離大概在600米

系統組成

根據業主提供的資料和要求，結合北峰電訊多年的無線對講系統設計建設經驗，建議采用IP互聯的形式實現覆蓋需求。組建隧道內的超遠距離準無線同播對講網絡，實現20多公里隧道的無線信號覆蓋。隧道內建設準同播網絡將存在小范圍的同頻覆蓋區域，該區域可能會產生同頻干擾。但若組建同播系統，將運用到GPS信號來同步相位及頻率，在隧道內較難實現，以及組建成本將大幅度提高。因此，建議采用準同播網絡，采用光纖鏈型連接方式，實現IP互聯.

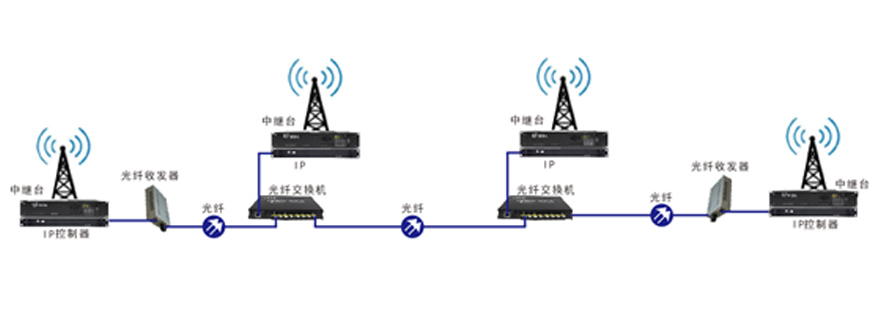

光纖互聯鏈形組網

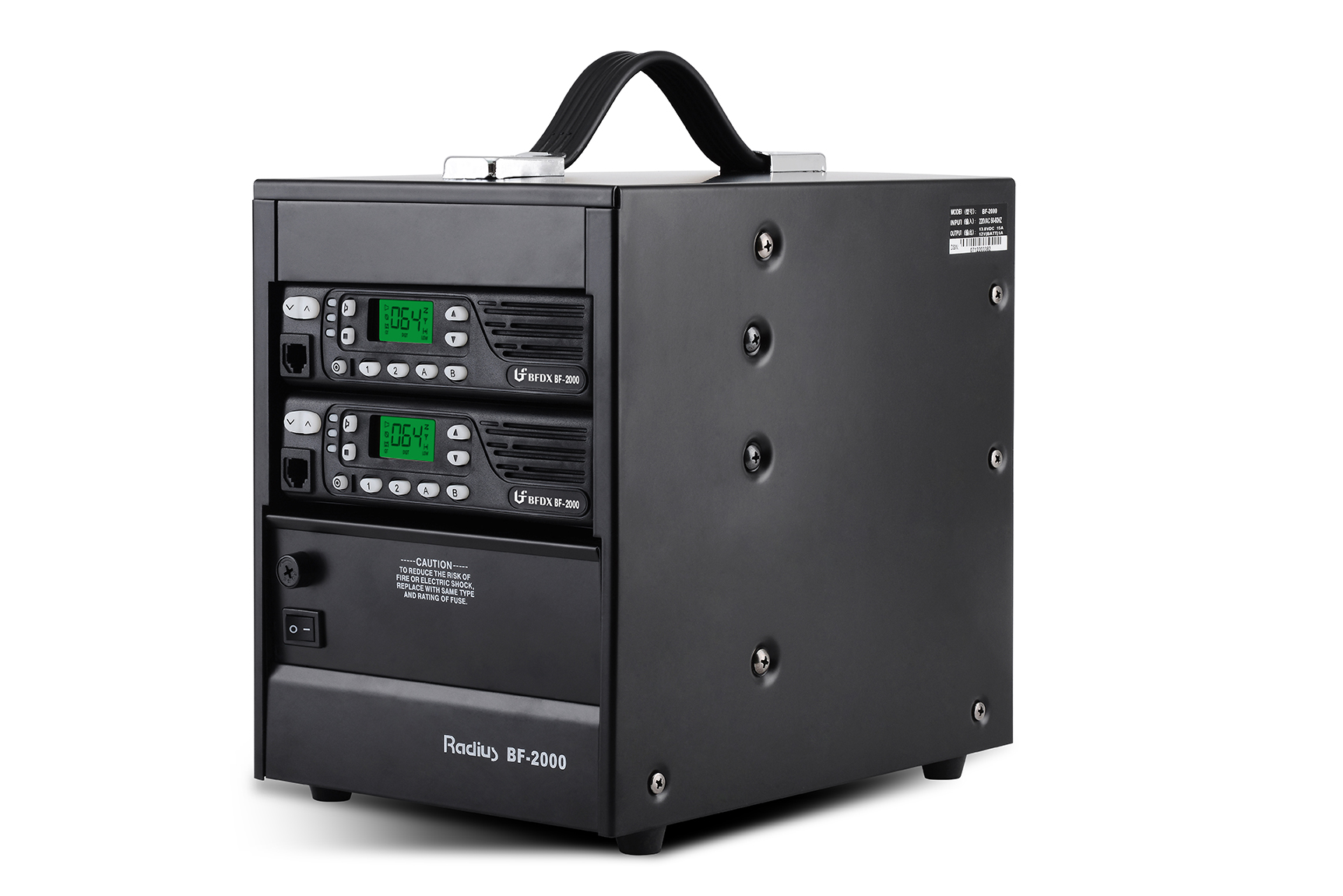

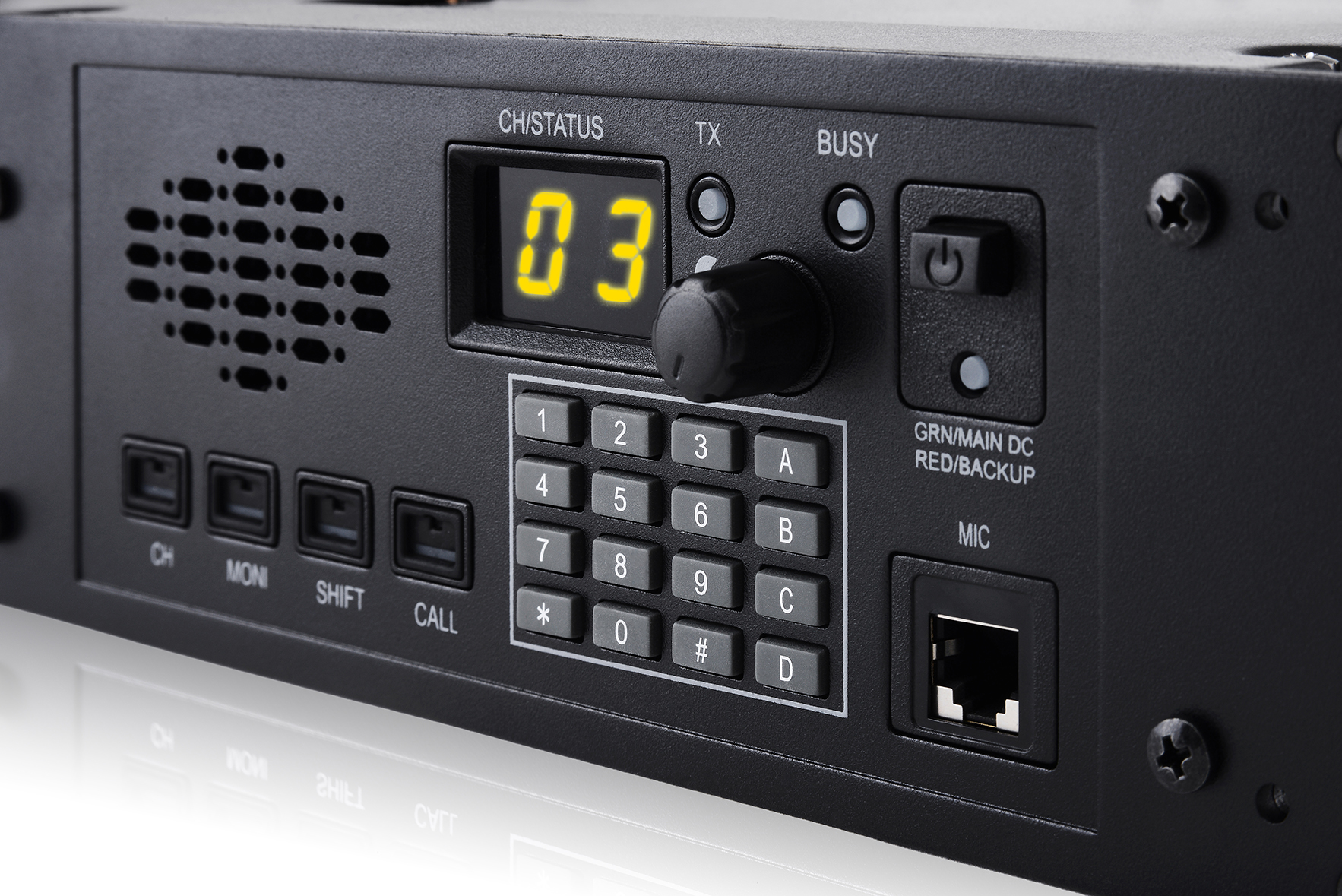

本系統由BF-5000、BF-IF2000 IP鏈路器、光纖收發器、光纖交換機、玻璃鋼天線、吸盤天線等組成。由于業主要求TBM工作組需要在隧道內設置獨立通話組，因此在TBM車上增設一臺BF-2000中繼臺進行隧道內TBM組工作區域的信號覆蓋。

工程實施方案

在三號支洞架設所有的中繼臺及主洞的2000米處的中繼，主洞根據TBM掘進情況增加中繼：當掘進到超出2000米處的中繼覆蓋范圍時，在該處增加一臺中繼臺A，采用八木天線往TBM掘進方向覆蓋，TBM掘進到4000米時，把中繼臺A搬到此處，天線換成玻璃鋼吸盤天線；TBM繼續掘進到超出中繼A的覆蓋范圍時，在該處增加一臺中繼B，采用八木天線往TBM掘進方向覆蓋，TBM掘進到6000米時，把中繼臺B搬到此處，天線換成玻璃鋼吸盤天線；以此類推，安裝中繼臺C、中繼臺D……。四號支洞也類似此方法安裝，只是建議根據實際情況多搬一次中繼以保證撐子面附近的通信效果。
