主頁（http://www.by236.com）：VC3-6000綜合視頻指揮調度系統(2)

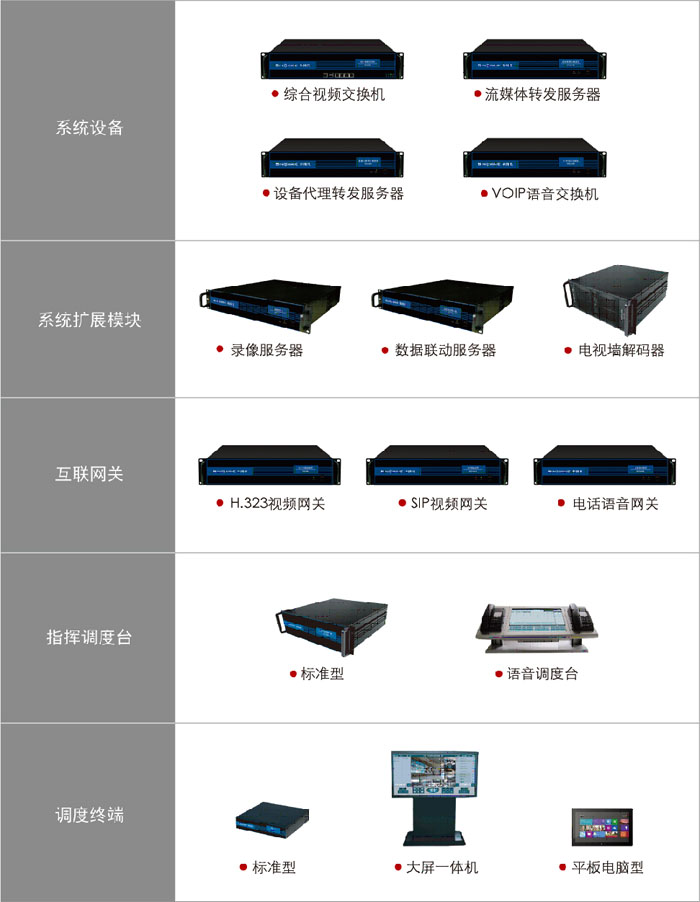

系統結構

設備說明

• 系統平臺

• 綜合視頻交換機
  實現用戶身份認證、用戶及設備的權限和級別管理、終端地址解析、業務功能控制、設備管理、分級管理、支持單播和組播切換等功能。 可支持升級配置級聯模塊、雙流會議模塊、數據會議模塊、電子地圖模塊等，增強綜合視頻交換機的相應能力。
  流媒體轉發服務器
  實現視頻流、音頻流、數據流的多路復用轉發，提供高清視頻流轉發機制，提高帶寬利用率，支持TCP/UDP互轉傳輸模式，支持分布部署。
  設備代理接入服務器
  實現多品牌監控設備代理接入，實時巡檢、顯示各種終端設備狀態等。支持分布部署，提供高/標清視頻的接入，支持高清標清的混搭，滿足用戶的接入需求。
  系統綜合維護管理軟件
  系統綜合維護管理軟件支持綜合視頻交換機管理、電視墻控制、錄像控制管理、報警管理、雙機熱備監視、編碼器配置的統一管理，并整合部分系統工具，使用戶管理和使用系統更加方便快捷。

• 系統擴展模塊

• 錄像服務器軟件：實現監控集中錄像、指揮調度錄像、雙流錄像、專業數據影像采集錄像等，多種錄像形式，支持對錄像文件進行備份、恢復、刪除、編輯等操作。錄像服務器支持不間斷錄像、定時錄像、定點重復錄像、報警觸發錄像等多種錄像方式，支持分布部署，實現并發錄像負載動態均衡，滿足高清標清多種視頻圖像不同碼流的存儲優化。
  數據報警服務器：主要是連接防盜報警主機，通過數據報警服務器實現各級防盜報警系統與網絡視頻監控系統聯動報警的功能。
  電視墻解碼器
  接收網絡視頻數據流，完成多路視頻解碼，實現多路模擬視頻信號集中輸出。兼容多種視頻編碼器，支持堆疊，滿足大容量模擬視頻集中顯示。
  具體根據大屏幕電視墻的集中顯示效果定制，可分為電視墻多路解碼器和電視墻分屏解碼器。

• 互聯網關

• H.323視頻網關
  通過 H.323視頻網關與H.323視頻會議系統實現音視頻互連互通。
  SIP視頻網關
  通過SIP視頻網關可把IP語音電話、IP可視電話呼入到視頻指揮調度系統進行語音、視頻的雙向交互。可視電話也可通過網關瀏覽視頻系統內的視頻圖像。
  語音電話網關
  通過語音電話網關可與PSTN網進行互聯，接模擬電話、手機等通用通信設備與指揮調度系統有效結合。

• 標準調度臺

• H.323互聯網關
  具有召開指揮、通信調度、雙向音視頻、四路視頻信號同時采集壓縮編解碼能力，支持觸摸屏顯示器，支持最多五路輸出模式，在調度臺上可完成視頻指揮、視頻監控、數據呈現、數據會議、電話呼叫、可視電話呼叫、H.323會議終端呼叫等操作，從而實現視頻調度、視頻監控、語音調度、數據呈現的各種功能。配合觸摸屏顯示器，達到顯示操作一體化，使操作控制更加方便，一目了然。
  移動調度臺
  移動調度臺具備標準指揮調度臺的全部功能的基礎上，其設備采用加固便攜式硬件配置，能夠適應車載應用、單兵便攜應用、野戰前站應用等，內置低帶寬傳輸的網絡適應機制。

• 調度終端

• 調度終端做為系統的末梢終端，功能權限低于指揮調度臺，具備監控視頻、參與指揮等功能。調度終端可以與語音電話、可視電話、323會議終端進行點對點雙向交互，支持回聲抵消，網絡動態調節等。 包括調度終端、調度終端（大屏幕型）、調度終端（一體機型）等終端類型。

• 監控終端

• 監控終端具有視頻解碼和語音雙向編解碼能力，通過監控終端，用戶可完成遠程監控操作。支持畫面多分屏瀏覽顯示、多種畫面輪巡顯示、本地錄象、預制位和巡航調用、對監控前端語音雙向對講、電子地圖單雙屏顯示、系統報警管理等多種監控功能應用。 包括C/S版監控終端、WEB版監控終端等終端類型。
