主頁（http://www.by236.com）：網橋在森林無線監控中的應用

需求背景

森林是地球上最大的陸地生態系統，是全球生物圈中重要的一環。它是地球上的基因庫、碳貯庫、蓄水庫和能源庫，對維系整個地球的生態平衡起著至關重要的作用，是人類賴以生存和發展的資源和環境。如何進行有效的保護和利用，是我們多年以來關注的焦點，也是當下希望可以從中找出應對各種環境問題解決辦法的一個重要課題。其中，森林防火、防盜采盜伐、保護生態平衡都是森林防護的重點。建立好無線監控系統后，可加強對森林的防護管理，實時監測森林中各重點保護區域的情況，落實防護措施情況，對各類盜采盜伐盜獵等不法行為及破壞行為做到及時有效的制止，極大的保護森林資源。并通過無線監控，可以為科學考察、護林作業等人員提供支援和安全保障。

需求分析

森林的環境相對特殊，范圍廣泛，幅員遼闊，對于有線監控系統的架設和維護都是十分的不便。復雜的地形不利于有線光纜的鋪設，在保護植被的同時很難進行挖溝埋管。同樣不易于維護，線材損耗較快。利用現代無線通信技術，可以實時的把前端的視頻圖像傳輸到監控中心，并能把監控指令反饋到前端，進行必要的提醒和調度，有效的起到火災防護控制，防盜亂伐，安全維護的作用。遠程無線監控系統不僅可以避免環境和地形帶來的困擾，而且施工周期短、覆蓋范圍廣、成本低、易維護，系統具有很強的靈活性和擴展性，可以根據需要隨時調整安裝位置，增加監控點位。

系統拓撲

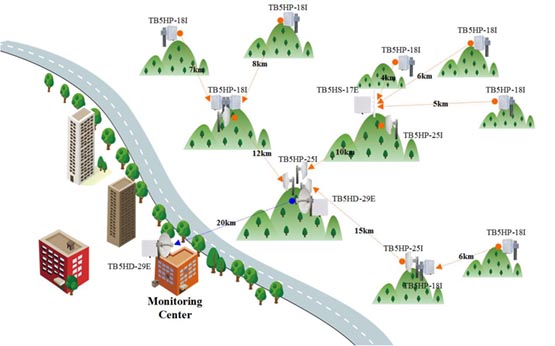

森林監控的主要難度在于，各山區距離較遠，供電困難，在各種風雷雨霧條件下都需要穩定工作。同時，面對不同的傳輸距離和帶寬需求，在滿足一定冗余的條件下，使用最合適的設備。整體傳輸示意圖：山峰之間的傳輸拓撲相對簡單，在遠距離的情況下，一般都是點對點的傳輸方式。監控中心一般位于山區的邊緣或市區靠近山區的地方。這樣我們就需要把距離遠的山峰數據逐步匯聚到近的山峰，然后再傳回到監控中心。

針對于不同的距離和角度，我們選用不同的設備進行傳輸：

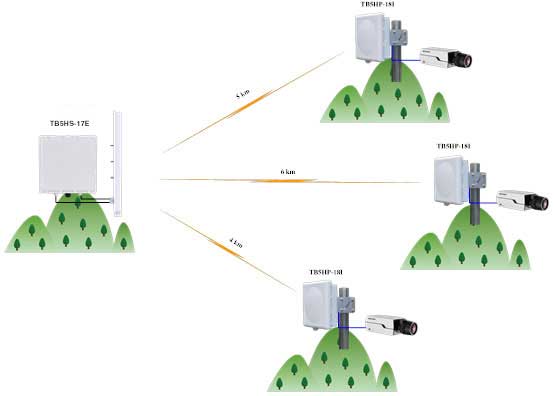

a. 6km以內，90度范圍內點對多點

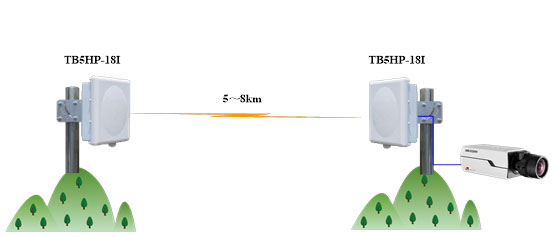

b. 8km以內，點對點傳輸: 我們使用一對TB5HP-18I [200Mbps, 5km]

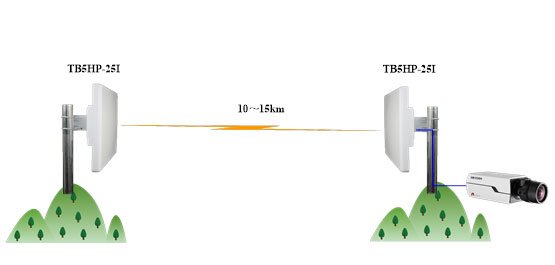

c. 10～15km骨干網點對點傳輸:我們使用一對TB5HP-25I [200Mbps, 10km]

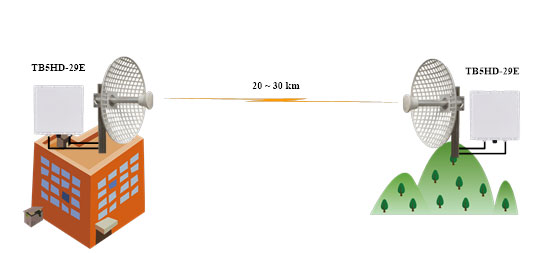

d. 20～30km骨干網點對點傳輸: 我們使用一對TB5HD-29E [200Mbps, 20km]

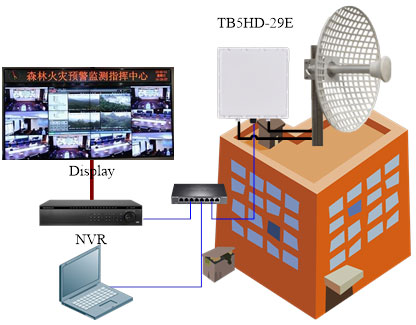

監控中心連接示意圖：

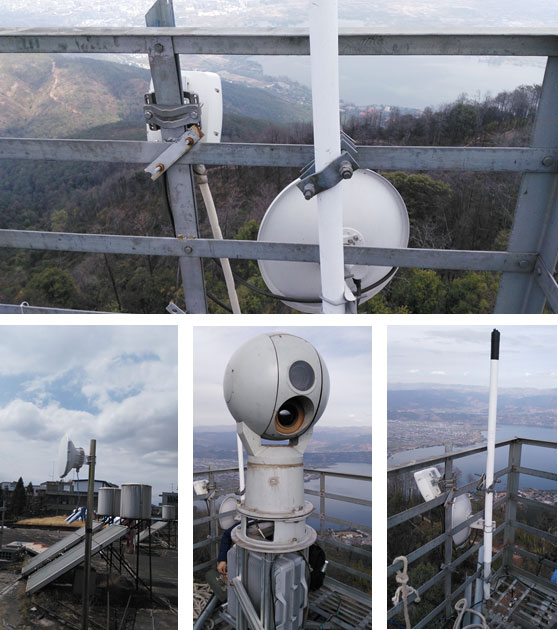

應用案例
