主頁（http://www.by236.com）：揚州陽光美第社區對講聯網系統設計方案 近年來，隨著智能化社區建設步伐的加快，大型社區不斷涌現，市場對系統聯網的要求也進一步提高。對于大型社區的樓宇對講聯網系統而言，設備選型和系統規劃是一項非常重要的工作，不僅直接影響到聯網系統的成本投入，更會影響到今后的穩定可靠運行。 本文以揚州“新能源虎豹·陽光美第”項目為例，就設備選型及系統規劃的一些關鍵問題作一番探討與分析。 項目概述 “新能源虎豹·陽光美第”項目位于揚州新城西區，是一個以“生態、科技、健康”為主題的大型高檔住宅區，由帶電梯的豪華觀景洋房和闊綽小高層組合而成，占地面積168畝，總建筑面積18萬平方米，建成后共有72單元1383戶。 “新能源虎豹·陽光美第”項目不僅代表了極致舒適的生活理想，同時也是該省市、全國住宅產業深入實施節能減排重大決策的示范推廣項目。之所以被稱為“科技住宅”，得益于該小區將使用的“六大科技系統”，智能化數字社區管理系統是其中之一。 項目需求分析 揚州新能源虎豹房屋開發有限公司推出一種全新的投資置業模式，其所開發的“新能源虎豹·陽光美第”全面推行“陽光智換”行動，引起社會廣泛關注。“陽光智換”的“智”所指的是一種遠見和眼力，它所要“換”來的不僅是居住形態的改變，更重要的是生活方式的改變，是從簡單的房屋置換躍升到居住品質的轉換。其中的“智”又體現在住宅的智能化上，要求安保系統除了具備一般樓宇對講功能外，小區的智能家居帶有緊急救助、報警防區、煤氣泄露自動報警、管理中心信息發布功能，在每戶的主臥室、客廳安裝緊急按鈕，通過智能家居室內主機與小區管理中心聯網，在單元門禁和電梯配置刷卡系統，在舒適、方便的同時保證了業主家中的安全。 振威公司發揮多年來在小區聯網建設方面的專長，為“新能源虎豹·陽光美第數字社區管理系統”量身設計的數字/模擬混合解決方案，可充分滿足以下兩個方面： 一般樓宇對講要求：視頻通話、遠程開鎖、安防報警、信息發布功能。 個性化的特殊要求包括： 2.分機可控制家電； 3.樓宇對講與電梯聯動； 4.樓宇對講聯網直接使用小區的局域網絡。 方案設計堅持應用為先，采用能滿足住戶當前和未來一段時間內需求的先進技術、成熟產品，具有易集成、擴展、操作、維護等特性，同時盡可能降低系統的整體造價，并通過計算機網絡技術，實現各子系統的設備、功能和信息的管理集成，使其成為一個互相關聯、統一和協調的系統，實現實用、高效、便利的特點。 系統特點及優勢 根據項目定位及需求分析，對于大型的高檔社區，我們采用模擬與數字（基于以太網Ethernet）相結合的C-5系統方案組合，在單元內采用成本較低的模擬設備，主干網絡則采用基于以太網的數字TCP/IP協議進行聯網，集可視聯網對講、信息發布、聯網報警等多功能于一體，并可擴展家電控制、電梯聯動等功能，完全能夠支持“新能源虎豹·陽光美第”智能化數字社區管理系統的所有要求，且成本合理，性能穩定，維護簡便。 1.低成本高性能的無阻塞聯網 數字/模擬混合系統是解決大型社區聯網的最經濟、最有效的方法之一。C-5數字聯網系統，單元內的主干線路采用單一5類線平衡差分傳輸技術，把原模擬基帶傳輸信號通過技術轉換成平衡差分傳輸信號，大大提高了系統抗共模干擾能力，從根本上克服了視頻、音頻及數據信號之間的干擾問題。由于聯網部分采用標準以太網結構，不僅可以很方便地獨立組網，也可以復用電信運營商建設的小區寬帶網絡，節省交換機和線材部分的投資，進一步降低系統造價，也確保聯網系統運行的可靠性。 2.成熟穩定的五類線系統 布線方式對系統材料成本及施工成本、后期維護成本等影響很大。據統計，一般的RVV多芯電纜加同軸電纜的可視聯網系統，戶均線材成本為50-60元左右。如果采用純五類線布線，線材成本下降大約50%。單根五類線穿管方便，接頭可用RJ-45水晶頭壓接，這將使得布線及接線成本下降大約60%。接線的差錯率也大為降低，系統更為穩定可靠。所以，成熟穩定的五類線系統是一個最佳選擇。 線材成本：系統聯網、樓內主干及分戶線全部采用五類、超五類線傳輸，線材成本下降60%以上。 輔料成本：五類線和超五類線的運用使得對工程的管路要求降低，不用要求管路的粗細程度，直接降低了項目的管路等輔料成本。 施工成本：系統采用標準的V型插拔式接插件和標準的RJ-45網絡接口，使得施工更便捷，有效的降低施工工時，施工成本可降低一半。 $pagers$ 3.系統的故障隔離及防雷性能 所謂聯網系統的電氣隔離，是指樓棟單元系統與聯網主干系統之間的電氣隔離。不完全的隔離，在雷電情況下浪涌電壓/電流將會波及全網，往往會造成聯網切換器、門口機甚至樓棟內其它對講設備大面積損毀。每到雷雨季節，工程商和維修服務商經常提心吊膽，擔心大面積設備損壞報修。 C-5數字聯網系統的以太網交換接口實現了電氣隔離功能，能夠滿足社區內的感應雷的防護要求。由于數字聯網切換器都是分別接到不同的交換機端口，任何切換器的故障不會影響其它單元的正常聯網，這是模擬總線聯網系統難以充分保證的一個功能。 4.實現樓宇對講與電梯聯動功能 電梯聯動可防止無卡人員非法使用電梯，電梯能夠自動識別卡的類別和權限，使小區的安全性能增強，通過在電梯里刷卡，就可以直達業主所在樓層；對于訪客，只需通過呼叫室內分機，被允許后，電梯可直接把訪客送達被訪者的樓層，完成后電梯又自動恢復到原狀態，使用方便。 5.降低故障報修，用的放心、省心 經多年的客戶服務數據統計分析表明：在樓宇對講的日常報修中，有80%的報修故障來自于工程施工的不良、線材的不匹配以及現場的二次作業引起的。C-5系統標準化、統一的接插件作業可大大減少因現場的各種問題面導致的故障報修，再加上系統的穩定運行，可以大大降低維修率，節省維護費用，使得工程商在系統的維護方面得心應手。 系統說明 1.小區樓宇對講系統結構設計 ◆保安控制中心設計 配置1臺管理中心機和數字切換器，管理機通過數字切換器連接到數字樓宇對講網絡中，與單元門口主機、住戶分機、小區圍墻機的設備進行可視對講，并提供相應遠程開鎖控制功能。另配置1臺計算機，安裝振威公司提供的小區對講系統管理軟件，可進行日常的住戶數據庫、家庭安防、讀卡門禁、巡更、信息發布等功能管理；計算機連接至管理中心機。

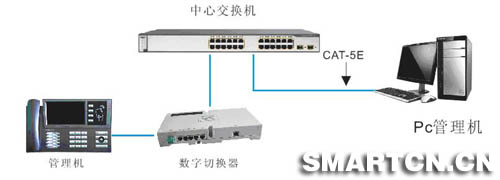

管理中心系統示意圖 ◆小區出入口設計 在小區主要入口各配置1臺小區圍墻機和數字切換器，圍墻機通過數字切換器連接到數字樓宇對講網絡中。訪客進入小區之前可主動或者通過保安人員通過圍墻機呼叫管理中心或者業主分機，進行身份確認，可接受遠程開鎖，也可根據需要加裝讀卡門禁進行出入口控制；數字切換器通過單根網線直接連接到就近的數字網絡交換機中。

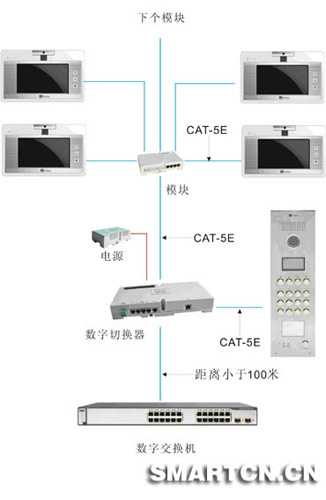

單元內聯網示意圖 ◆單元入口設計 每個住宅單元配置1臺數字切換器，在不加任何設備下，可接兩臺單元主機。數字切換器實現單元及小區數字聯網線路功能，單元主干線路也通過數字切換器連接到數字樓宇對講網絡中。另可根據需要，配置一臺單元管理機，對該單元進行管理。 ◆單元樓層設計 在單元各樓層弱電井道或者橋架等適合位置配置單通道模塊，提供戶級隔離，房號編解碼等功能，每個單通道模塊最多可連接4臺室內分機，可跨層使用。 系統耗電會因線路及工作設備數量變化而變化，所以我們在單元樓層弱電井道或者橋架等適合位置配置系統電源，對系統供電進行補充，滿足系統工作需求。 ◆住戶內部設計 在每個住宅內部入口附近配置室內分機，室內分機采用7寸TFT觸摸屏，該分機具有圖像存儲功能，同時也具備控制家電功能，而且為陽光美第項目專門定做的，分機上的操作菜單可擴展呼叫服務、醫療服務、情景模式、洗衣等附加功能。

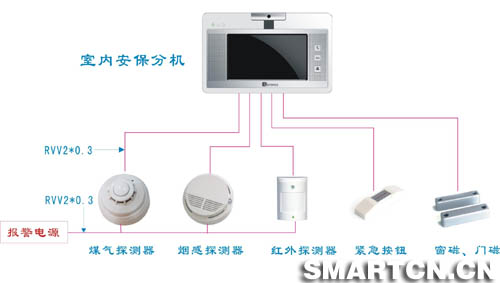

室內分機與報警探頭連接示意圖 2.小區系統聯網設計 單元主干線路設計：主要為單元內切換器連接各個模塊之間的聯網，采用單根超五類線進行傳輸，切換器到最遠一臺分機之間距離不超過150米。 局域網設計：C-5數字系統由于占用帶寬不大，對小區的局域網設計要求不高，只需保證整個小區的網絡線路暢通，也可以使用小區的寬帶網絡，主要每個單元預留有一個端口。

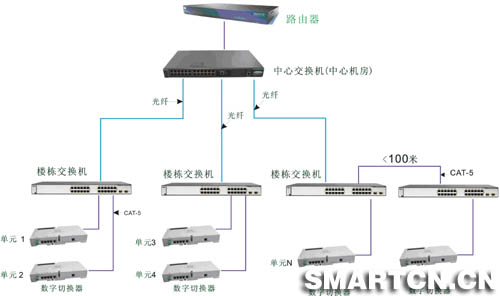

小區單元聯網示意圖 3.系統供電設計 每個管理中心機、圍墻機、聯網交換機等聯網設備需要配置一個電源供電。 單元供電系統從24小時公共用電中引出，為每個單元配置相應足夠滿足系統工作要求及余量的電源，單元內部每4個模塊配置1臺電源，第一臺電源連接在單通道切換器上，其它電源連接在4個模塊的線路中間，使其取得最好的供電效果。 (中國集群通信網 | 責任編輯：陳曉亮) |
