主頁（http://www.by236.com）：煤礦井下調度通信聯絡系統簡介 一.煤礦井下調度通信聯絡系統使用環境條件
煤礦井下調度通信聯絡系統使用環境條件: 1.系統中用于地面機房、調度室的設備，應在下列條件下工作：
1.1環境溫度： 1.2相對濕度：40%～70%；
1.3溫度變化率：小于 1.4大氣壓力：80 kPa～106 kPa； 1.5 GB/T 2887規定的塵埃、照明、噪聲、電磁場干擾和接地條件。
2.系統中用于煤礦井下的設備應在下列條件下工作：
2.1環境溫度：
2.2平均相對濕度：不大于95%（＋ 2.3大氣壓力：80 kPa～106 kPa； 2.4有爆炸性氣體混合物，但無顯著振動和沖擊、無破壞絕緣的腐蝕性氣體。
3. 供電電源地面設備交流電源
3.1額定電壓：220V，允許偏差－10%～＋10%； 3.2諧波：不大于5%. 3.3頻率：50Hz，允許偏差±5%。
4.井下設備交流電源(略) (本系統配套使用的井下設備及部件均為無源型,對井下供電電源不作要求)
二.調度通信聯絡系統技術指標
1. 調度交換機技術指標 (1) 傳輸損耗: 分機--分機:2～7dB. 分機--中繼: 2～7dB (2) 數字中繼（2.048Mbit/s） (3) 用戶饋電電流 >18mA,環路電阻 <1KΩ ,絕緣電阻 >20KΩ. (4) 用戶撥號方式：脈沖音頻. (5) 振鈴信號：頻率25±2HZ，電壓75V±20%（AC）. 斷續比4秒：1秒。 (6) 信號音：頻率 450±10HZ. 回鈴音斷續比 4秒：1秒。忙音斷續比 0.35秒：0.35秒。錯號音: 3短1長，短=0.1秒,長秒=0.3秒。 (7) 供電： AC220V±10%，50±2HZ或DC48V。 (8) 功耗： 50~500W（根據分機數量而變化）。 (9) 容量：單機柜:內線： 16--1024線，16線為一單位。中繼：8---128線，8線為一單位。 (10) 調度電話交換機外形尺寸：
（單機柜）16---128 門：60×490×
2調度交換機性能及特點:
主控CPU系統、一次電源、二次電源及鈴流電源等公用控制部分冗余配備、故障自動切換、三級防雷措施、故障自動檢測和自動監控。
調度緊急呼叫及普通呼叫終端電話、組呼、全呼功能,終端電話向調度緊急求救接收功能。強插、強拆、強接、監聽、選呼、群呼、轉接、來電顯示、叫醒服務、求救報警、救護接警、語音系統等上百種程控調度功能。
豐富齊全的接口和信令、中繼匯接、具備EM、載波、磁石、環路、ISDN、E1等接口；中國1號、7號、PRI、R2、V5等信令，可方便擴容與組網。
能滿足煤礦井下專網生產調度通信聯絡系統的要求，可靈活地組成上、下級或平級的調度通訊指揮網，亦可成為匯接局。
3.調度控制臺技術指標
3.1容 量：128鍵調度臺：800×350×
3.2供 電：調度臺采用雙電源雙備份式供電:AC220V±10%，50±2HZ DC48V±25%
3.3功 耗：調度臺采用低功耗COMS大規模集成電路:5W-10W
3.4工作方式：雙席話機均可一鍵直通,雙CPU，雙電源，熱備份,分散控制.
4. 調度臺性能及特點
KTJ120型丹麥鍵調度臺是采用進口丹麥按鍵組成的調度通信設備，其按鍵的使用壽命高達1000萬次以上，雙制式來電顯示,雙席話機,雙CPU，雙電源，熱備份及故障自動隔離等分散安全控制方式. 確保調度臺運行萬無一失.
KTJ120型調度臺具有完善的硬件、軟件檢測故障的措施，一但發生故障能自動隔離，并自動進行定位診斷。
主備冗余、分散控制、軟件容錯、網絡自愈等技術，內在可靠性機理有效地保障了調度通信設備萬無一失。
5.調度電話數字錄音系統
1).調度數字錄音基本功能: 多路電話同時錄音； 實時監聽任一路電話的通話情況； 實時查詢任一路電話的任一錄音； 根據錄音長度、日期、時間、通道號、重要情況等進行查詢； 管理員系統密碼等級控制；用戶權限分級管理； 錄來電顯示；連續放音； 電話通話量統計； 2).調度數字錄音性能特點: 1.數字錄音: 錄音及回放全數碼方式,高保真原音再現。 2.即時檢索: 通話記錄即時檢索,通道，日期，時間，長度，等檢索錄音記錄。 3.直觀界面：操作指示及記錄查找結果均有詳細顯示。 4.語音提示：關鍵操作、更換光盤、機器故障均有語音提示及警告。 5.定時錄音：可預設錄音時間 6.通話監聽：任意話路的即時通話監聽。 7.安全可靠：密碼權限管理，通話記錄保密性強，冗余設計，自我故障恢復。 3).調度電話數字錄音方式: 本系統有三種可選的錄音方式：壓控、音控和鍵控(手動)。 壓控（電壓控制）：根據電壓的變化進行錄音，即提機就進行錄音
音控（音頻控制）：根據檢測線路中是否有音頻信號來錄音，如對講機等
獲中華人民共和國工信部進網許可證/國家電話交換機檢驗合格證/國際質量管理認證。
三. KTJ120型調度通信聯絡系統簡介
1.KTJ120型數字程控調度系統在煤礦井下通信聯絡系統中的應用方案
煤礦調度通信聯絡系統主要用于煤礦井下、井上生產調度指揮及地面輔助部門的通信聯絡。對煤礦調度通信設備的選型、安裝、使用與維護正確與否將直接影響到煤礦企業的安全生產及達標驗收。
通信系統,顧名思義是由各個有關連的部件組成，為實現人們規定的功效以達到某一目標而構成的相互關聯協同作戰的一個集合體。關聯部件各盡其職，系統才能完成各部件不能單獨完成的工作。
煤礦調度通信聯絡系統共分二大部份若干部件設備組成.
1。地面調度室機房的主要設備分別由： KTJ120型數字程控電話交換機——調度控制臺——數字電話錄音系統——后備備用電源——機房防雷配線箱——入井處通信線路熔斷器和防雷電裝置——等部件組成。
地面調度機房的核心控制設備是數字程控調度交換機與調度臺,其功能指標是否達到煤礦井下通信聯絡系統的驗收標準是選型的關鍵。

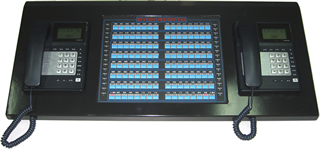

圖為煤礦通信聯絡系統中之重要組成部分之一調度值班控制臺,該調度臺具備“一鍵一燈多態”,雙席均可一鍵通,方便二個以上值班調度指揮人員迅速觀察判斷全網動態和調度指揮,具有完善的硬件冗余、軟件容錯，分散控制等技術，AC(~220)/DC(-48V)雙電源無縫切換，有效地保障了調度臺設備可靠的運行,高精尖技術指標是調度臺運行可靠的保證。
調度臺具有求救信號聲光報警,井下求救者位置顯示,斷電告警等煤礦通信聯絡系統中常規功能要求。 調度臺全金屬防干擾屏蔽外殼,阻燃防火,。在眾多按鍵式調度臺廠家中KTJ120型丹麥鍵調度臺的設計堪稱出類拔萃。

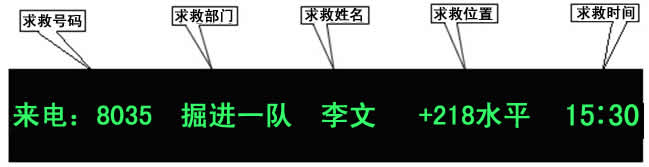

圖為煤礦通信聯絡系統中調度控制臺收到的井下信號并顯示求救者的地理位置及終端編號及求救時間
2)．井下部份主要分別由：礦用阻燃通信電纜——礦用防爆通信接線盒——礦用本安防爆電話機——礦用本安通信終端—等部件組成。 井下運輸大巷、石門及其他人員通行的主要巷道、采掘工作面等人員密集的施工區域，應安裝電話終端. 主副井絞車房、井底車場、運輸調度室、采區變電所、上下山絞車房、水泵房、帶式輸送機集中控制硐室等主要機電設備硐室和采區、同水平海拔最高點，應安裝電話終端.
井下避難硐室（救生艙）、井下主要水泵房、井下中央變電所和突出煤層采掘工作面、爆破時撤離人員集中地點、礦井地面變電所和地面通風機房以及煤礦認為重要需經常聯絡的場所，應安裝直通礦調度室的終端設備.

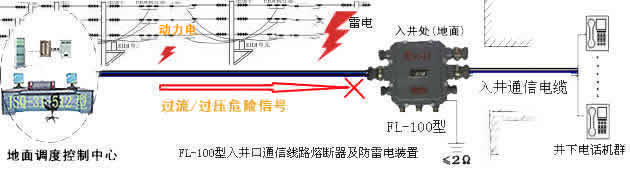

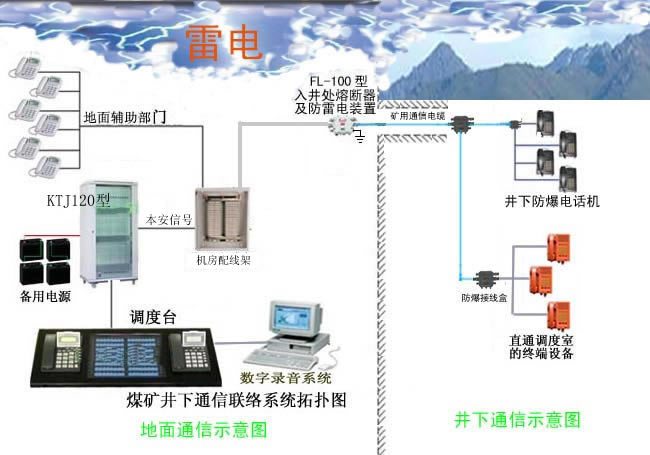

注意事項:井下避難硐室（救生艙）內的通信線路應鋪設在專用的具有防損毀措施的信號傳輸管線內.煤礦調度通信聯絡系統配套使用的井下配套部件均應采用已獲得國家礦用產品安全標志中心頒發的“安全標志準用證”的產品。 本通信聯絡系統拓撲圖中FL-100型設備是入井口通信線路熔斷器和防雷電裝置下圖
(中國集群通信網 | 責任編輯：陳曉亮) |
依據《煤礦安全規程》第四百五十九條第三款規定通信線路必須在入井處裝設熔斷器和防雷電裝置的要求。
