主頁（http://www.by236.com）：PSTN與IMS互通中ISUP與SIP之間轉換的設計[圖]

0 引言

由于IMS系統主要是基于IP的多媒體子系統，其在應用層使用的會話協議是SIP協議，而CS/PSTN主要是傳統的電路交換網絡，其典型的會話協議是ISUP協議。所以二者之間的互通必須進行一個地址信令的轉換映射，這一功能主要是由MGCF來完成的。無論是對于IMS網絡還是CS/PSTN網絡，MGCF都有相應的邏輯接口，并且實現相應的映射過程。因此，對于無論是由IMS發起的呼叫，還是CS/PSTN發起的呼叫，由于有了MGCF，都能使呼叫順利地進行下去。

1 SIP與ISUP轉換的機制

SIP和ISUP信令之間的映射是基于收到的消息類型，通過對消息類型的理解，可以做出相應的處理并維護或轉移當前的呼叫狀態。在這里可以用有限狀態機FSM(Finite State Machine)去描述當前呼叫狀態以及信令的映射關系。

在任何一個狀態，MGCF會根據到達的事件執行特定的操作，這里的事件主要指信令消息和定時器的超時消息，根據操作結果進行狀態轉移。對于一個非法的消息，它保持當前的狀態不變，并且返回一個失敗消息。

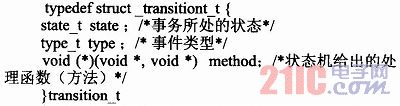

定義FSM的狀態單元的數據結構如下：

由不同的狀態單元組成了狀態鏈表，根據當前狀態以及收到的事件類型，查找狀態鏈表，就能得到相應的處理，作出響應。

2 SIP與ISUP轉換的實現過程

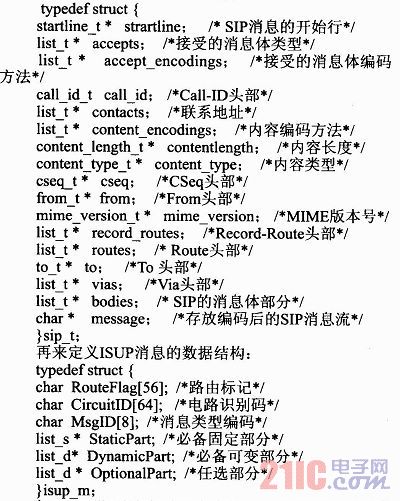

在互通的過程中，SIP消息和ISUP消息在一定的映射規則下要進行轉換，因此這兩個消息的格式定義非常重要。首先定義SIP消息的數據結構：

當MGCF收到消息時，先查找互通FSM，根據當前的狀態以及收到的事件，通過FSM得到相應的處理方法。如果僅僅是對收到消息的同側做出響應，則不涉及轉換過程，直接做出處理：但是如果要對互通的另一側發出消息，則必須調用轉換過程。

由于在查找FSM的時候，已經得知了對應于當前收到的事件的處理方法，也就知道了SIP消息映射到哪一個ISUP消息，所以，在轉換過程中最主要的就是處理如何在兩個消息的參數之間進行轉換。

在具體的轉換過程的設計上，如果是SIP到ISUP消息的轉換，由于ISUP消息中要求各參數必須按照一定的順序排列，所以必須根據具體的ISUP消息對應的參數表的參數順序，參照映射規則，提取SIP消息中相應的字段進行翻譯轉換得到各參數。如果SIP消息中存在MIME消息體，還需查找該消息體，轉換其中特有的ISUP信息而SIP消息沒有對應的信息描述。如果對于必備的參數，不存在相應字段，需要參照本地策略填入默認值：相反，如果是將ISUP消息翻譯到SIP消息，相對比較簡單，直接將ISUP消息中包含的相應的字段根據映射規則轉換到SIP消息的對應字段。如果沒有對應字段的，就封裝到MIME消息體中。

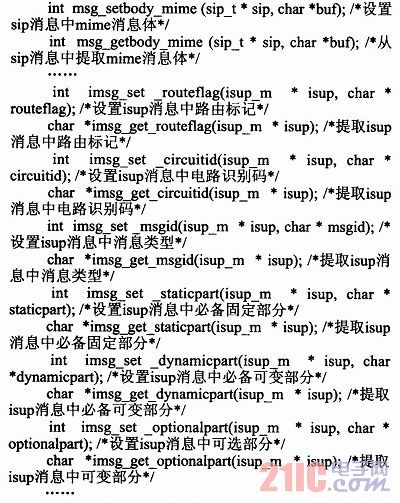

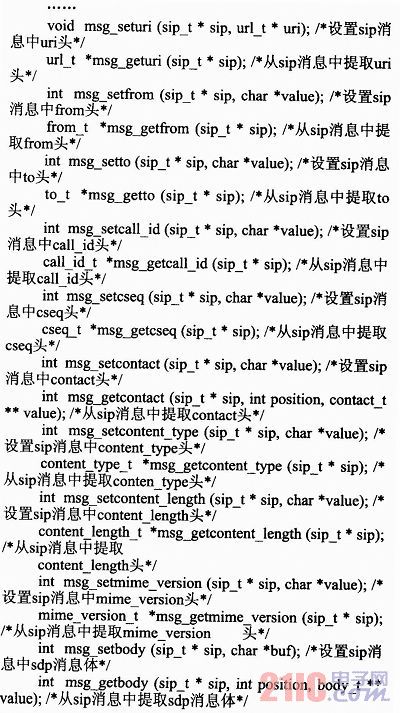

轉換過程中涉及的數據結構SIP消息格式和ISUP消息格式在前面已經定義，下面定義部分涉及的函數：

     s

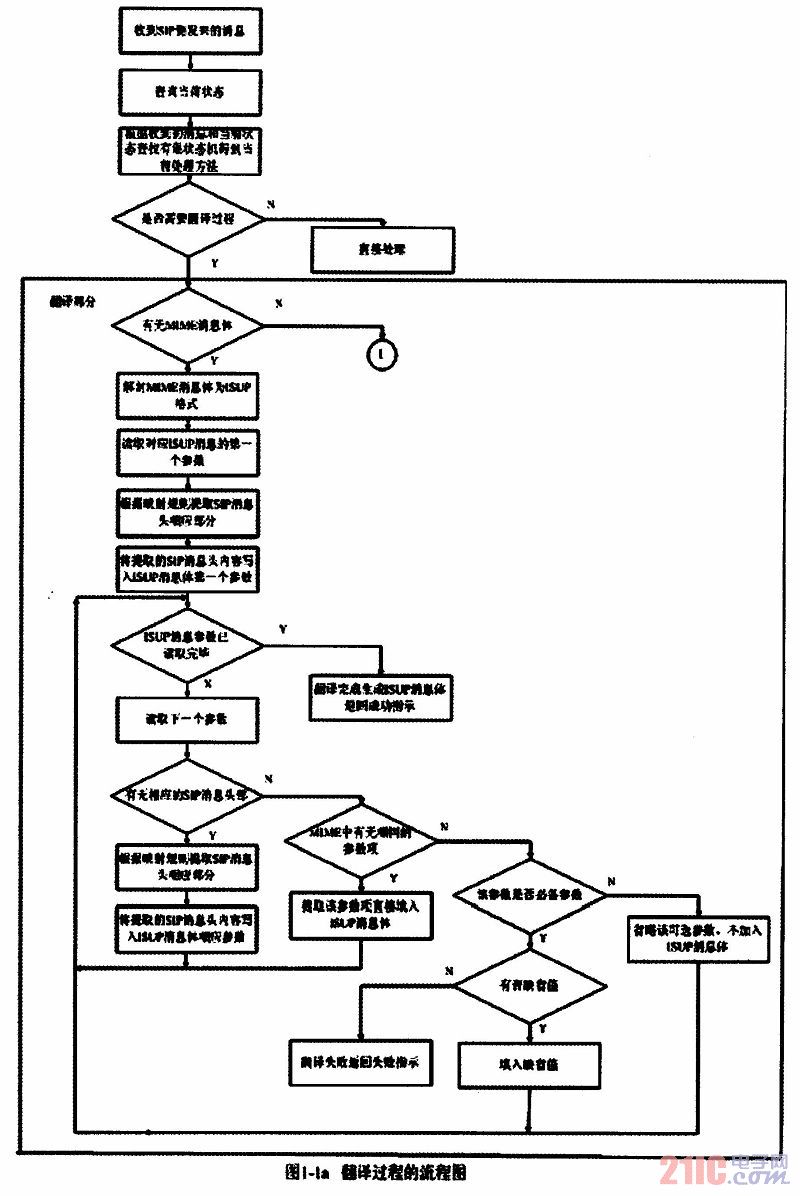

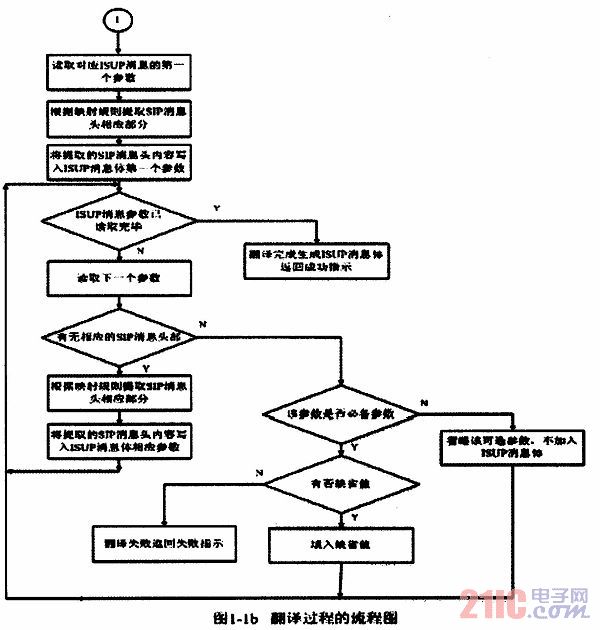

翻譯過程的流程圖如圖1(以SIP到ISUP的消息翻譯為例)。

翻譯過程處理函數為：int inter_tran(sip_t*s_msg，isup_m*i*msg)，傳入的參數為sip*t結構的sip消息，翻譯后的ISUP消息放入isup _m結構的isup消息體中，成功完成操作返回1，否則返回0。具體的翻譯過程是，對應于每一對SIP與ISUP消息組合，有不同的翻譯函數。在函數內部，根據ISUP消息參數順序，參照映射規則，提取SIP消息的不同部分，來填充ISUP消息結構體，如果沒有相應的值就使用根據本地策略確定的缺省值，如果沒有缺省值，翻譯失敗。

3 結束語

IMS必須與PSTN實現互聯互通，但是前提是必須首先解決SIP與ISUP之間的轉換問題，基于ISUP參數的轉換方法操作起來比較簡單，容易理解。能夠較為有效地實現二者之間的轉換。
