集群移動通信系統用來完成如通信調度、指揮等功能，同時對系統內的用戶有較強的優先級別管理功能，但是在某些突發事件條件下，集群系統往往只能作到在當?shù)亟�立指揮系統，在沒有有線或微波中繼的條件下，建立與外界其他網絡的聯系有一定困難；或者在偏遠地區，建立集群系統投入過大，只建立基站又不能與外界通信。所以，如果能建立一個能獨立運行的基站系統，同時本基站系統又可作為主集群系統的終端進入主集群網絡，則可以既減少了投入，又?jǐn)U大了集群系統的服務區域。基于這些設想，并結合我們已經設計并運行的采用MPT-1327國際標準的系統[1][2][3][4][5]，同時考慮系統向數字化過度的需要，我們提出了集群系統自主式基站的設計。

1.系統的基本設計方案

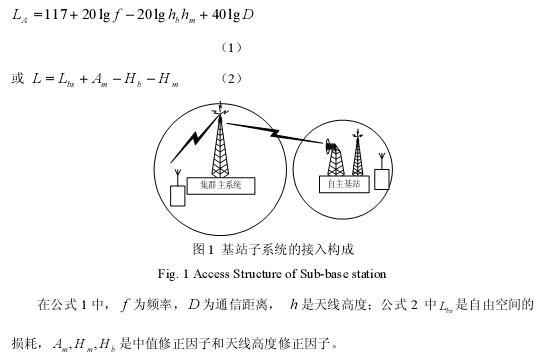

集群系統基本為大區結構，無線覆蓋范圍由基站、用戶端的功率以及雙方天線高度決定。集群系統一旦建立，服務區域就基本確定。雖然可以通過新增加基站來增大服務覆蓋區，但一是要修改系統軟件配置，二是要求更新系統硬件連接關系，使得系統不能發揮靈活快速的通信指揮特點。因此，本文在不改變原有集群系統配置的條件下，建立一個小規模基站子系統，可以獨立工作，可以作為用戶接入主集群系統，可以建立在任何需要架設基站的位置，擴大系統服務區域，同時，由于對于原有系統是作為用戶機存在，原有系統不必重新配置，系統的結構如圖1所示。

對于一般的系統的覆蓋范圍，可以采用Egli模型或奧村模型進行估算，如果集群系統的基站天線高度、用戶天線高度以及增益都已知，則基站與用戶之間的傳播損耗為：

在一般的大區制系統中，服務半徑大約30km，在這個范圍內可以保證不同類型的用戶如便攜式用戶與車載用戶的可靠通信。但是由于便攜式用戶發射功率小，所以雙向的可靠通信距離一般在15公里左右，因此本系統的設計采用主系統通信半徑15公里做作為設計參照指標。如果主系統基站天線高度為30m，用戶天線高1.5m，工作頻率350MHz，通信距離15km，則由式(1)的Egli模型得到的損耗為173dB。如果以奧村模型，采用公式(2)的奧村圖表法得到損耗為165dB。當采用自主基站接入，自主基站覆蓋自己的服務區，同時通過定向高增益天線與主系統連接，則可以使得主系統與自主基站間的通信距離大大超過原有的15km。

由于地球表面曲率的影響，所以上面公式1和2要做一定的修正，由于陸地移動通信的視距傳播，所以要進行修正，地球表面視距與天線高度的關系如下：

采用式(1)(2)的損耗模型并采用(3)修正后，表1給出了主系統基站間中繼距離的數值。

從表中可以看到，采用自主基站是可以大幅度提高集群系統的覆蓋范圍。作為調度通信指揮使用，采用自主式基站接入系統后，通信覆蓋半徑可以近似認為是兩個基站的距離加上自主基站的覆蓋半徑，如果自主基站采用30m天線，其覆蓋半徑可以達到約15km。所以總的服務半徑可達79km，是原有系統的約5倍，服務覆蓋面積可以從幾百平方公里增加到數千平方公里。使得系統在大范圍內統一調度指揮的能力大大加強。

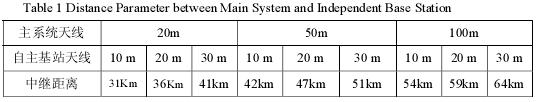

表1 主系統與自主基站間中繼距離的變化

2.系統的硬件構成

自主基站系統應該具備兩方面的功能：一是在沒有與外界的聯系條件下，完成本基站覆蓋區域內的調度通信；二是在需要的情況下，通過中繼連接信道作為主集群系統的用戶終端接入主系統并通過主系統進入其他通信網絡。

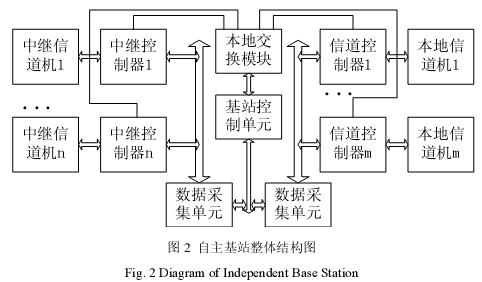

系統的整體結構如圖2所示。

系統中的中繼信道機采用高增益定向天線，中繼控制器具有用戶終端機的全部功能，數據采集單元完成信道控制器與基站控制單元內部數據以及信令的傳輸，本地交換模塊完成所有信道之間的交換功能，信道控制器負責處理本基站用戶的呼叫請求以及相關的話務處理，除了中繼控制器外，均可以采用普通集群的控制模塊，來簡化設計。在本系統的設計中信道控制單元采用了我們已有的設計[6]。

當本地用戶發出呼叫指令時，基站控制單元首先進行分析，判斷是否為本地基站用戶，如果是，則通過本基站信令信道下發用戶有效性檢查AHY指令，并根據用戶對此指令的回答做出接續或拒絕的處理；如果本基站以外的用戶，則通過數據采集單元向一個空閑的中繼控制器下發呼叫指令，中繼控制器經過變換，稱為標準的起呼指令RQS發送到遠端主集群系統，此時中繼控制器作為主系統用戶存在，處理主集群系統后續信令，如果呼叫成功，將按照主系統的指令轉移到相應的話務信道上，并報告本地基站控制單元，接續成功。本地基站再在自己的信令信道上向原呼叫用戶下發信道分配指令，分配一個本地通話信道。然后向本地交換模塊發出端口交換指令，接通本地?zé)o線信道與相應的中繼信道。需要說明的是中繼控制可以控制中繼信道機覆蓋主系統所有頻率，本地信道則可以使用另外的頻率資源。

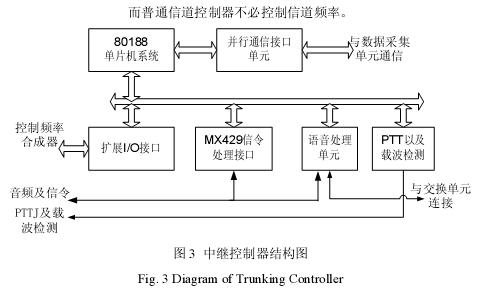

中繼控制器的結構如圖3所示，與信道控制器相比，它必須完成信道的自動切換與復原，而普通信道控制器不必控制信道頻率。

圖3中，擴展I/O接口用中繼信道機的頻率合成器控制；MX429用來處理MPT-1327數字信令；語音單元用于控制調度通話或?qū)⒃捯羲偷浇粨Q模塊，并行接口則負責與數據采集單元進行通信將收到的信令上發或接收數據采集單元的指令。

自主基站系統的目的是對主系統的服務區域進行補充和擴展，特別是針對[偏遠地區或者意外事件突發區，因此基站系統可以是固定模式，也可以是車載模式，當采用車載模式后，系統在覆蓋區域和通信指揮的靈活性將得到更大的發揮，可以做到在需要時立即建立服務區，不需要時撤消或轉移服務區。

3.系統控制軟件的設計

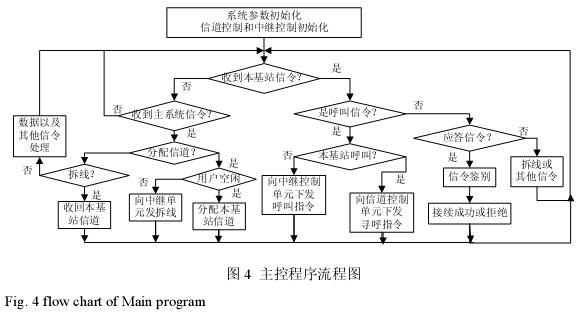

在原有集群系統的軟件基礎上，我們重新設計了基站控制單元軟件以及中繼控制器的軟件。主控軟件流程如圖4所示。

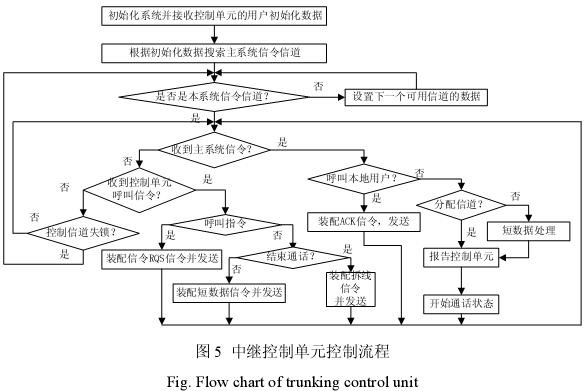

自主基站的主控流程在初始化之后將系統的用戶數據下發給中繼控制單元，鑒于MPT-1327信令時隙的要求，中繼信道控制單元必須在收到尋呼信令A(yù)HY后立即回答，所以在主控流程中，只處理分配信道以后的系統信令，之前的信令由中繼信道控制單元獨立處理。中繼控制器軟件流程如圖5所示。

在中繼控制單元中，程序負責將本基站對外的呼叫申請發送到主系統。對于實時性不強的信令，中繼系統將負責將控制單元的指令進行轉發；對于實時性要求強的如尋呼AHY信令等，將首先響應進行回答，發送ACK信令，然后在將后續信令報告自主基站控制單元。

4.多個自主基站與主系統的聯合運行

當自主基站系統與主系統聯合工作時，特別是當一個主基站與多個自主基站系統聯合運行，會構成一個多獨立區覆蓋系統，結構如圖6所示。

對于多個系統同時加入主系統構成的多覆蓋區系統，一個主要問題是用戶數據的更新問題。由于用戶一定的隨機性，可能在下一次通話之前從自主系統1移動到自主系統n。自主系統n可以通過用戶的登記請求信令刷新自身數據庫，但是自主系統n無法了解到該用戶已經離開，所以在主系統對該用戶發出尋呼指令A(yù)HY時候自主系統1和n會同時進行應答，導致信令的碰撞，進而出現接續失敗。

為了保證通信的可靠，我們?yōu)樽灾飨到y(tǒng)設計了特殊的短數據通信，可以保證自主系統加入主系統[1][2][6]完成自動數據更新，與MPT-1327信令其他系統聯合工作時需要通過有線專線或人工方式解決此問題。獨立的自主基站系統可以安裝成為車載系統，這樣既可以保證遠距離通信覆蓋，又可以實現靈活的覆蓋區域改變。

6.結論

本文設計一種自主基站系統，既可以獨立工作，又可以與任何MPT-1327信令的集群系統聯合運行，大大增加系統的覆蓋區域。同時自主基站系統如果采用車載方式，更可以提高系統的靈活性，滿足突發情況或邊遠地區的通信指揮。
