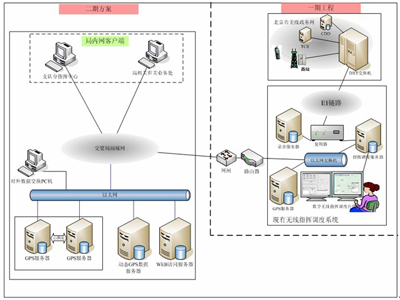

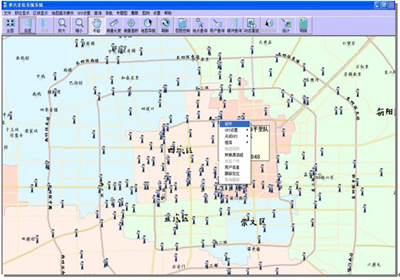

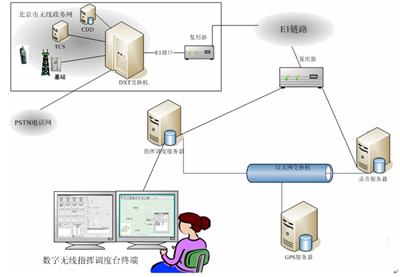

主頁（http://www.by236.com）：數字無線指揮調度系統在公安交通管理中的應用 一、概述無線通信在日常交通管理、交通事故處理、緩解道路擁堵和處理突發事件、首長及外國元首的特勤警衛保衛工作中發揮重要的作用。2004年3月北京市政府為了滿足2008年北京奧運會的需要，建立了統一的應急指揮調度平臺——800兆數字集群無線政務網。2005年9月，在北京市公安局的統一部署下，北京市公安局加入無線政務網，作為市公安局成員單位——北京市公安局公安交通管理局也同時加入數字集群無線政務網，全部使用數字電臺。全局所有一線民警已實現人手一部數字手臺，大大提高了民警的單兵作戰能力。幾年來，經過三期工程建設和不斷升級與完善，目前北京數字集群網擁有2處交換中心、5套交換系統、239個基站、107個直放站和3輛移動通信車，網絡用戶容量達到9萬戶；實現了對北京市五環以內城區、郊區中心城鎮以及機場、主要高速公路、地鐵、主要景區、奧運比賽場館、簽約酒店等區域的室外通信覆蓋，部分重點建筑實現了室內通信覆蓋，能夠全面滿足奧運安保和指揮調度等方面的通信需求，確保了各項交通管理工作的順利完成，數字集群系統在2008年奧運會、“兩會”交通保衛、國慶60周年交通保衛、以及各項重要的重大活動及勤務工作中發揮了重要的作用。 TETRA數字集群系統具有良好的兼容性、開發性、頻譜利用率高、保密性強等優點，我們利用TETRA的短數據業務結合地理信息系統（GIS），在數字手臺上開發完成了適合交通管理工作需要數字無線指揮調度系統。 該系統使用TETRA數字集群標準中推薦的傳輸開銷較小的LIP協議作為地理信息的傳輸協議，使用短數據業務作為實現功能的承載業務；指揮中心服務器通過系統設備TCS服務器接入800兆數字集群無線政務網，使用為用戶應用和二次開發提供的TCS API接口實現各種通信業務，使用LIP協議完成地理信息的采集和用戶終端管理；用戶終端通過TETRA數字集群標準的空中接口接入800兆數字集群無線政務網，使用LIP協議完成地理信息的上傳和申請。 我局分二期開發完成數字指揮調度系統，該系統的使用使指揮調度直觀和可視，提高了指揮效率。同時該系統單兵定位功能在全局實現信息共享，實現和局指揮中心的聯網，發揮了該系統的整體效益，為北京市各級交通指揮管理提供最有力的支撐。 二、功能介紹 無線指揮調度系統實現了基本的核心業務功能，同時： 1、完成了GPS單兵定位信息通過網閘進入公安內網，實現安全互聯。保證勤務管理系統、122系統以及執法系統等相關系統能夠實時應用GPS單兵定位信息。 2、 開發了GPS單兵定位信息數據共享交換平臺。有效地支持指揮調度綜合集成系統、122及崗位系統對GPS單兵定位數據信息的共享需求。 3、 開發了B/S（瀏覽器）模式的GPS單兵定位系統。 4、 開發了GPS單兵定位信息上傳功能。GPS單兵定位信息同時可實時上傳至市公安局。 三、無線指揮調度系統組成及工作原理 1、一期無線指揮調度系統。主要由硬件和軟件兩部分組成，軟件部分主要完成通信指揮調度和綜合信息應用等功能；硬件部分主要由GPS服務器、指揮調度系統、錄音服務器、以太網交換機、話音調度和GIS位置管理兩個顯示屏以及連接復用設備和音頻附件等組成，如圖1所示。  圖1 一期無線指揮調度系統的組成  圖2 主要用戶頁面 北京市無線政務網接收到的用戶語音和GPS單兵定位信息通過E1鏈路傳送至交管局指揮中心的指揮調度系統，指揮調度系統將GPS單兵定位信息進行分析和處理，將經過處理的GPS單兵定位信息經過以太網交換機傳送至GPS服務器，以便完成綜合GPS單兵定位信息系統應用。將語音信息處理，并保存在指揮調度系統上進行指揮調度。通過數字無線指揮調度臺終端的兩個顯示屏進行指揮調度和綜合GPS單兵定位信息系統應用。此外，錄音服務器通過E1鏈路控制北京市無線政務網交換機上的錄音設備，對用戶的語音進行實時錄音。 2、二期系統構成 二期無線指揮調度系統由硬件和軟件兩部分組成，軟件部分主要完成B/S服務器業務邏輯處理功能、B/S服務器業務展示功能、內外網單兵定位數據復制導入軟件、單兵定位數據共享交互平臺軟件、系統管理軟件以及單兵定位信息傳輸至市局等功能；硬件部分主要由兩臺內網GPS服務器、WEB服務器、動態GPS數據服務器和單兵定位數據共享交互平臺（PC機）組成，如圖3所示。  圖3 無線指揮調度系統二期組成原理 在現有無線指揮調度系統將接收到的GPS單兵定位信息分析和處理之后，傳送至北京市公安局單兵定位系統，同時GPS單兵定位信息通過網閘傳送至動態GPS數據服務器，動態GPS數據服務器將接收到的GPS單兵定位信息進行分析處理，將分析處理以后的數據通過以交管局局域網到內網GPS服務器上儲存，同時還要把通過分析處理的GPS單兵定位信息通過局域網發送到用戶的客戶端上。內網GPS服務器把存儲的地圖數據信息通過內網GPS服務器上的服務功能分析處理，并把經過分析處理完畢的地圖數據信息通過局域網傳輸到WEB服務器上，通過WEB服務器上的服務功能把地圖數據信息通過局域網發送到各個用戶的客戶端上，以便從局域網上的任何客戶端都能夠查看GPS單兵定位信息。 五、結束語 數字指揮調度系統與動態崗位勤務緊密結合，使指揮調度人員在派崗、派勤、處置事故及突發事件時能直接查看到當前在崗人員的具體崗位信息、崗位性質，這樣為事件的處理節省了時間。同時還開發了軌跡回放及照片顯示功能，使調度人員在派勤時可以看到派出人員的照片顯示；針對重要事件，可以查詢派勤人員行走的路線。這些功能的應用，大大提升了指揮調度人員調派人員的準確性，確保了警力投向、投量更加精確到位。該項目在奧運會前期完成了開發并投入試運行。在奧運會開閉幕式、公路自行車賽、馬拉松比賽等重要勤務期間，單兵定位顯示的路線警力分布與各項勤務的實際路線精確吻合，為各級領導實時掌握路面警力數量、動態調整警力的投入提供了有力的技術支持，確保了奧運會期間無線通信保衛工作的萬無一失。該系統的使用在日常交通無線指揮調度和崗位勤務工作中發揮了重要作用。 (中國集群通信網 | 責任編輯：陳曉亮) |
