主頁（http://www.by236.com）：TD-LTE天線部署場景分析

2013年以來，全球TD-LTE網絡進入蓬勃發展期。最新統計數據表明，截至2013年5月，全球已商用17個TD-LTE網絡，另有40余家運營商公布了明確的TD-LTE商用計劃，全球TD-LTE用戶數突破300萬。然而，由于目前TD-LTE網絡部署主要集中在F頻段（1880～1920MHz）和D頻段（2500～2690MHz），或由原來的TD-SCDMA網絡升級而來，針對不同的建站場景，如何選擇合適的天線，同時保證最優的網絡性能，成為運營商面臨的一大挑戰。本文希望通過對不同的網絡場景進行分析，結合天線的不同性能，為運營商解決上述挑戰提供一些思路。

目前主要的TD-LTE天線有FA/D雙頻獨立電調天線和FAD寬頻天線。其中FA/D雙頻獨立電調天線主要適用于FA頻段(F頻段：1880~1920MHz，A頻段：2010~2025MHz）和D頻段（2500~2690MHz）共天饋部署的場景。FAD寬頻天線支持整個FAD頻段內的任意一個頻段，適用于在天面空間充足、FA頻段和D頻段獨立部署天饋的場景。

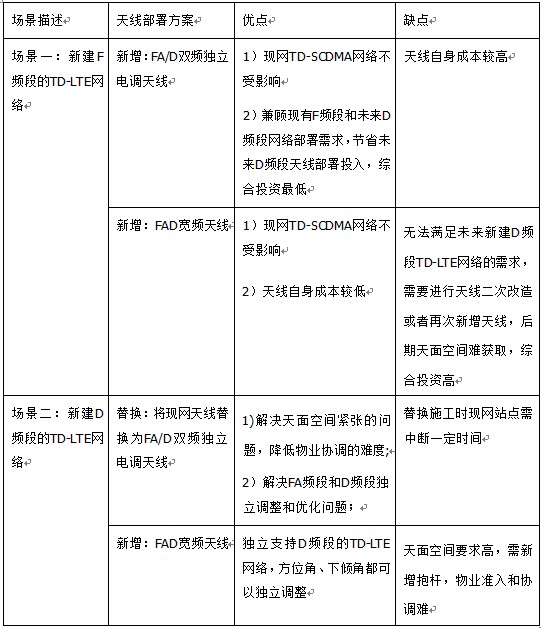

下表將對兩種典型場景的天線部署進行分析：

以下針對兩種場景的天線部署方案各做一個詳細的描述說明。

場景一：新增FA/D雙頻獨立電調天線   現網TD-SCDMA網絡的天線不做改動，針對F頻段和未來D頻段的部署要求，新增一面FA/D雙頻獨立電調天線。一次天面部署，兼顧未來需求，避免后續天面改造造成的網絡二次調整和業務中斷，節省部署成本。同時該天線的F頻段和D頻段電下傾角可以獨立進行調整，使兩個頻段的覆蓋分別達到最優，解決F和D頻段差異造成的覆蓋差別。

由于F頻段與D頻段覆蓋范圍不一樣，若天線采用原始的機械下傾方式進行調整，容易影響鄰區覆蓋，產生干擾，不能保證用戶體驗。FA/D雙頻獨立電調天線可以針對F頻段和D頻段獨立調整天線下傾角，保證不同場景下TD-LTE網絡性能最優。下圖所示的實際城區場景仿真表明，FA/D雙頻獨立電調天線與單頻獨立天線的網絡性能相當，相比FA/D內置合路非電調天線，在保持小區平均吞吐量的同時，能大幅提升小區邊緣吞吐量30%左右，實現無處不在的LTE網絡覆蓋。當前實際現網測試和上述分析基本吻合。

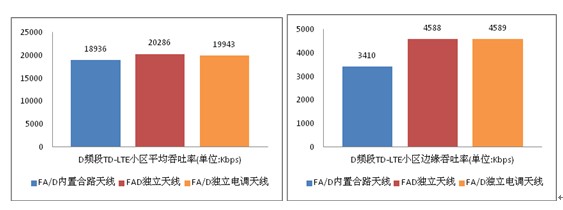

圖1：FA/D雙頻獨立電調天線、FA/D內置合路天線和FAD寬頻天線所產生的小區吞吐率仿真數據比較

場景二：新增FAD寬頻天線   現網TD-SCDMA網絡的天線不做改動，針對F頻段的TD-LTE部署新增FAD寬頻天線，天線方位角、下傾角可以獨立調整，缺點是后續增加D頻段的TD-LTE網絡部署時，需要新增加天線或者對天線進行二次改造，繼而帶來后續網絡大的調整。

場景三：將現網天線替換為FA/D雙頻獨立電調天線  出于天面空間受限和業主協調困難等原因，部分站點將無法新建獨立天線，故使用FA/D雙頻獨立電調天線替換現網TD-SCDMA天線，既不用增加新的天面資源，又可以同時支持TD-SCDMA和TD-LTE兩個系統。

場景四：新增FAD寬頻天線   天面空間充足的前提下，考慮新增部署FAD寬頻天線，可以支持D頻段的TD-LTE網絡，方位角、下傾角可以獨立調整。

基于以上分析，建議場景一使用新增FA/D雙頻獨立電調天線方案，減少后期新增D頻段天線部署對現網的影響，降低運營商綜合投資。建議場景二在天面空間受限的情況下，使用FA/D獨立電調天線替換原有天線的方案，減少天面獲取難度。在天面空間充足的情況下，可使用新增一面FAD寬頻天線的方案。

隨著移動寬帶網絡的發展，TD-LTE天線也正在向電調化和寬帶化方向發展，FA/D雙頻獨立電調天線、FAD寬頻天線等多類型天線的推出，正推動著TD-LTE網絡加快部署。
