主頁（http://www.by236.com）：泉盛UV-K5、UV-K6寫頻軟件及固件升級操作演示

以下看著圖片可能有些多，其實只是因為細化的原因。實際操作起來一點也不復雜，有安裝過一些軟件及有使用過應用軟件的看下就會，就是這么簡單。

一、寫頻篇：

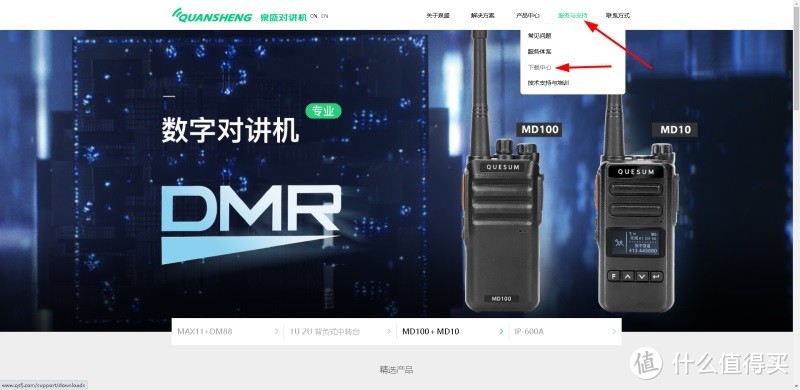

泉盛電子官網上提供了豐富的對講機技術支持，我們可以通過登陸官網，在右上角的：服務與支持---下載中心，進入相關的型號界面。

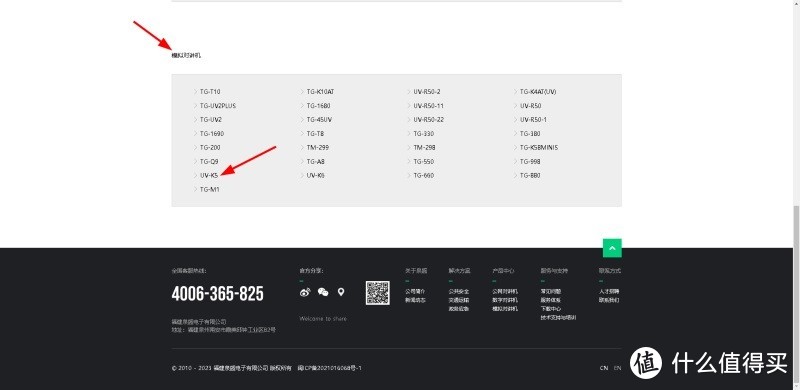

進入 下載中心 把界面拉到最下面就可以看到 模擬對講機---UV-K5對應的位置，點擊進去即可。

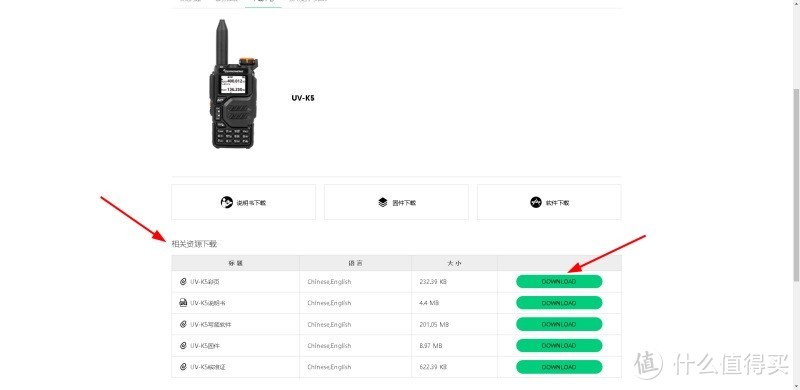

在 相關資源下載  中我們可以看到與UV-K5相關的除了寫頻軟件與固件相關的應用型軟件以外，還有這款對講機的說明書等相關證件，可以說是“一網打盡”。

對講機的寫頻操作對于PC端的配置沒有什么特別的要求，我們常用的臺式機都足以滿足要求。

不管是寫頻軟件，還是說明文檔，統統下載歸類到一個文件夾下，有需要時就可以隨時應用。尤其是說明書，在使用前多看下說明書可以更加增進對產品的了解，更是快速了解新事物的一個有效途徑。

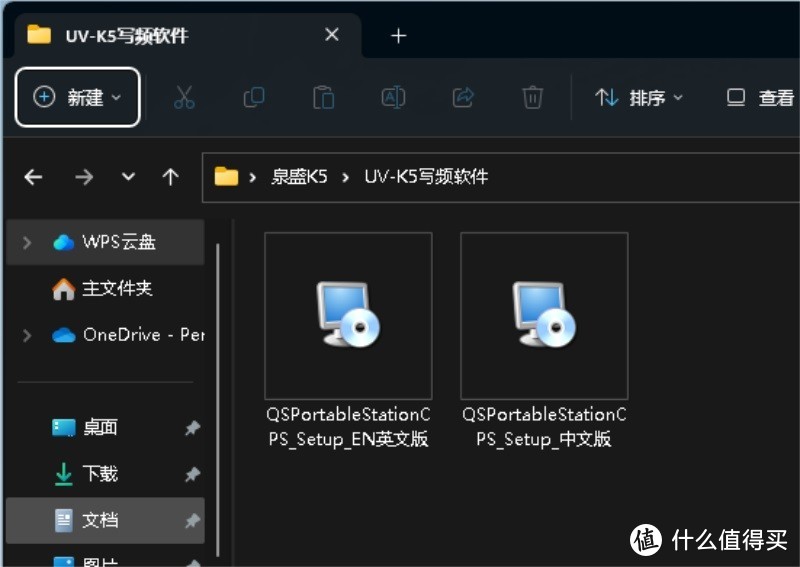

泉盛UV-K5對講機的寫頻軟件針對國內與海外用戶為分：中-英 兩款，實際操作界面是一樣的只不過是語言的不同。為了方便我們還是安裝：中文版。

我們一路點擊：下一步，就可直接安裝。在軟件的安裝階段沒有什么特殊需要設置的地方。

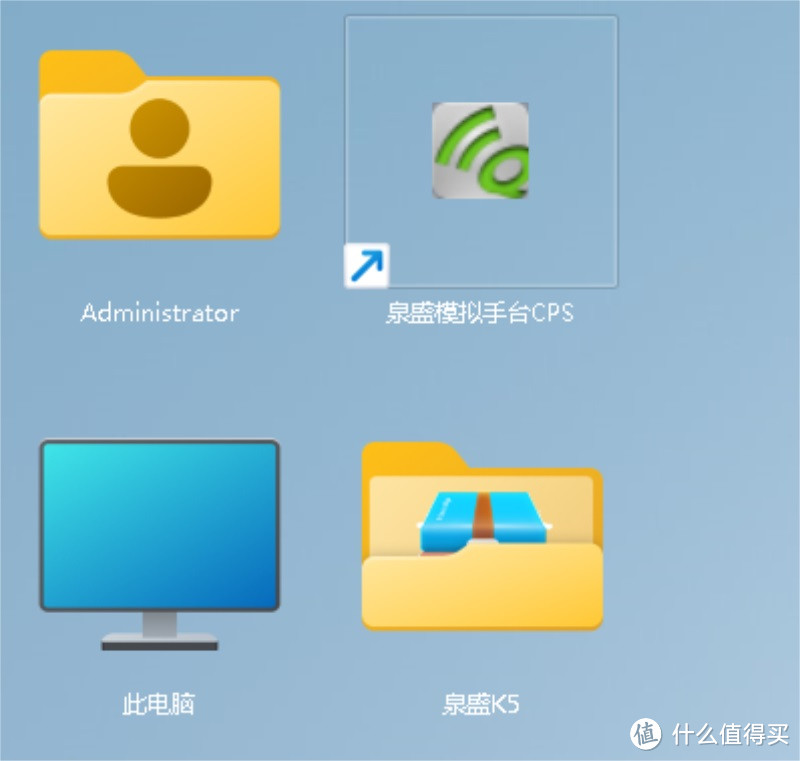

從寫頻軟件的第一步開始的安裝界面與完成安裝之后的電腦桌面的快捷方式來看可以得知：（泉盛）模擬手臺CPS，為這款軟件的正式名稱。

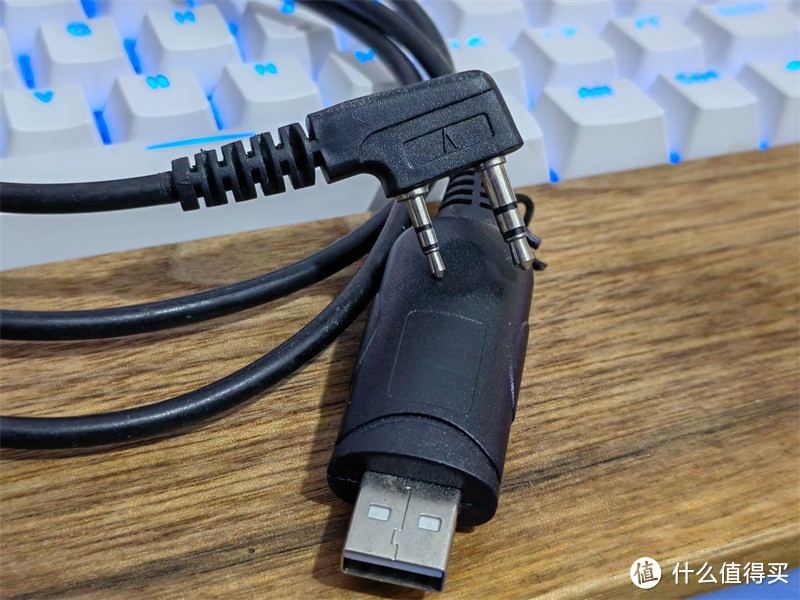

早期使用的寫頻線都是9針串口轉接K頭，現在主流的都已經是USB接口轉接K頭。也因為PC科技的發展，現在很難在普通電腦上面能找到9針串口這樣的通訊端口了。

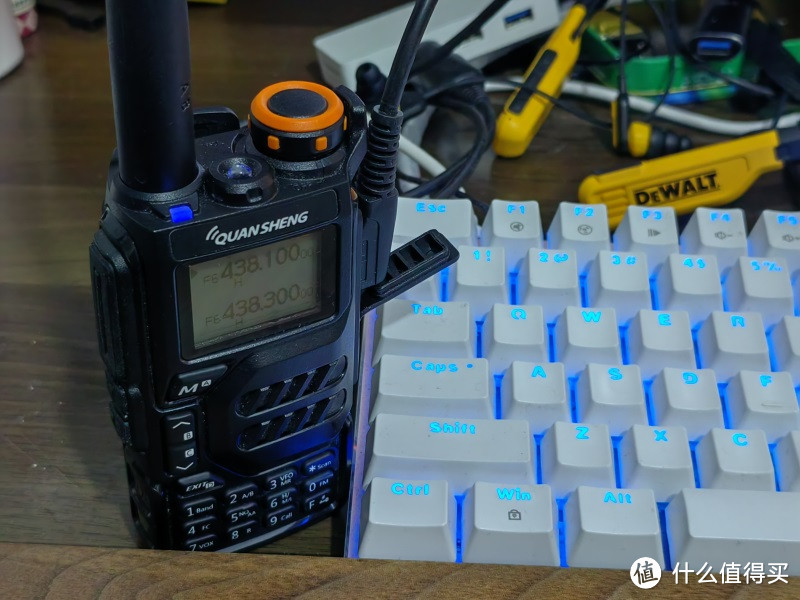

不同于早期像是泉盛TG-A8這樣版本的對講機，K頭數據線端是先要插入之后再開機，泉盛UV-K5、UV-K6，是需要先開機然后再插入數據線的，并且信號指示類也由早期的紅色變?yōu)榱爽F(xiàn)在的：藍色。對講機這邊接好之后就可以將USB端數據線接入電腦主板上面的USB接口了。

現在主流的家用PC端系統還是以WIN 10系統為主，但是WIN 11系統相信已經有不少用戶已經體驗很久了。并且鮮新事物總是未來的趨勢，就像現在泉盛電子爆款的K5、K6對講機一樣，所以這次寫頻軟件的操作演示全部在WIN 11系統下完成。（WIN 11系統版本：22621.1848）

插入數據線的USB到主板上之后，在電腦系統桌面的右鍵打開：系統屬性-硬件-設備管理器-其他設備。中就可以發現一個 未被正確安裝系統驅動程序的：USB2.0-Serial，這個就是我們的數據線被硬件認到的設備了。

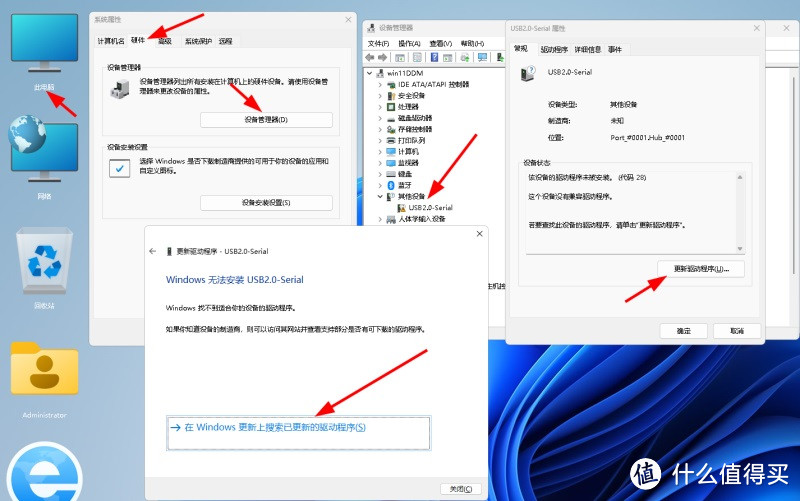

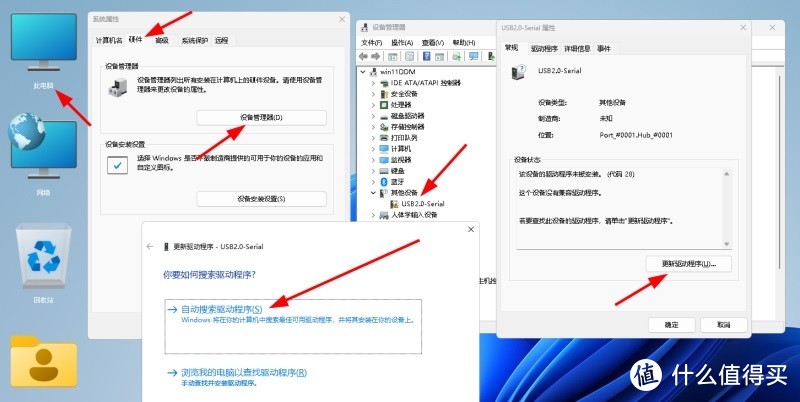

新接入的“硬件”需要正確安裝“驅動程序”之后才能進行正常的通信操作。我們可以先嘗試著：自動搜索驅動程序，或者 在WINDOWS更新上搜索已更新的驅動程序。進行嘗試安裝，如果還是不行的話，請使用這招：重新重啟系統。因為演示中的WIN11與WIN10針對手上的這款數據線雖然直接接入時不能識別到相應的驅動程序，但是重啟系統后再次查看就已經顯示安裝成功了。（實際根據數據線內的芯片的不同，如果不能被系統識別自行安裝驅動程序，則需要自行安裝。）

雖然這條數據線已經是USB接口了，但是實際內在的芯片通信協議還是9針串口為原型。所以我們可以通過已經正確安裝驅動程序之后在：端口（COM和LPT）選項中查看到相應的USB-Serial CH340(COM3)中看出這一點。

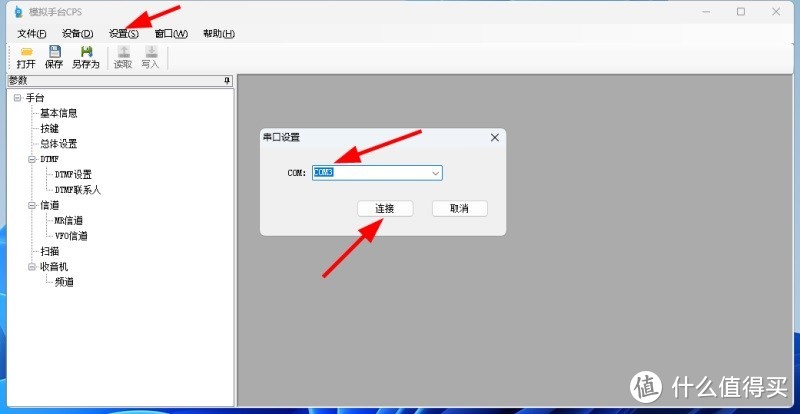

對于早期的9針串口數據線而言可能還存在著提示更改相應參數的情況，而現在一般則不需要。我們只明白一點，系統中的COM端口號不論改成哪個都要與寫頻軟件中的端口號保持一致。

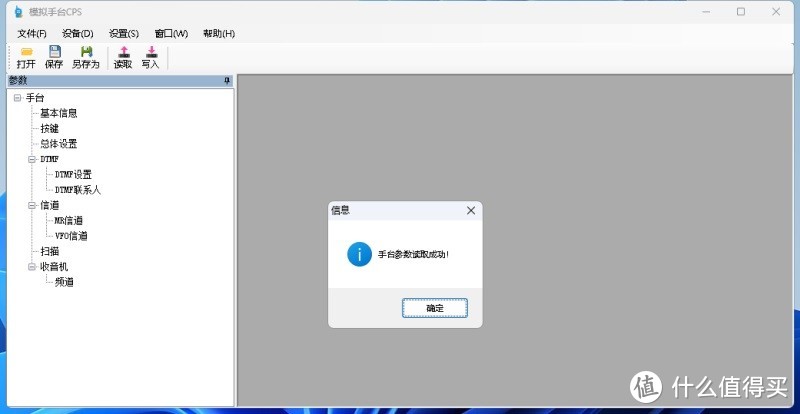

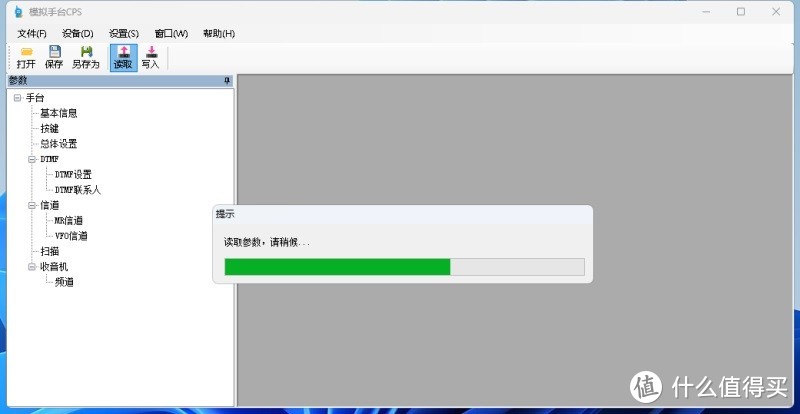

設置好對應端口之后，就可以“讀取”（聯機）一下現有對講機中的數據，通這樣個方法也可以從側面來驗證 電腦-數據線-對講機 之間的通訊是否正常連接。

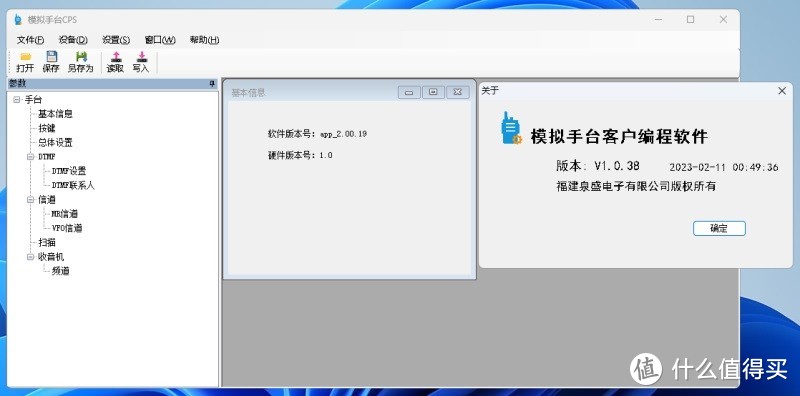

通過寫頻軟件的主界面左側的參數欄，我們可以查看到對講機的

基本信息：軟件版本號：APP_2.00.19

對講機的硬件（固件）版本號：1.0

寫頻軟件的版本號則可以通過菜單欄中的：幫助 選項進行查看：V1.0.38 。

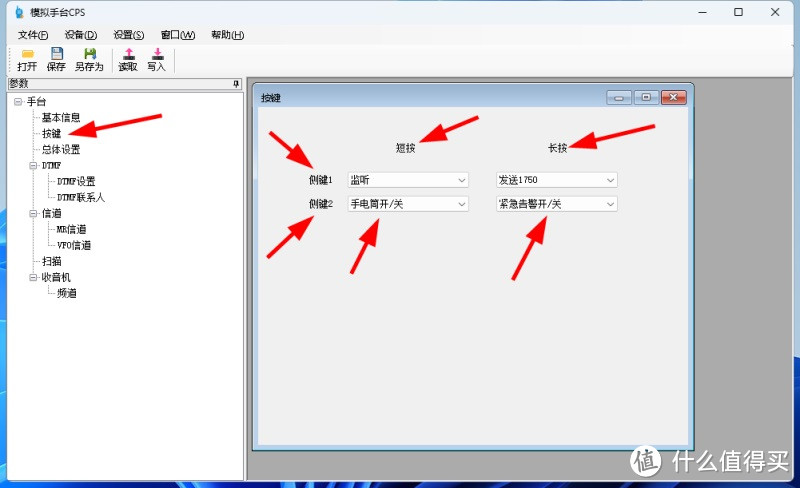

泉盛UV-K5對講機的左側設計有兩個按鍵，用戶可以通過寫頻軟件中的選項，根據自身的實際需要對這兩個側健進行相應的定義。

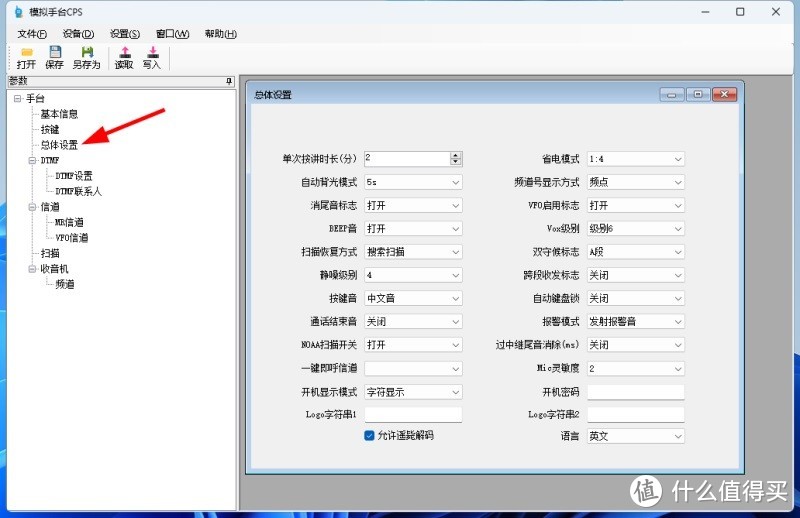

總體設置：用戶根據自身的應用需要，將對講機在實際使用中的一些功能細節進行相應的設置。

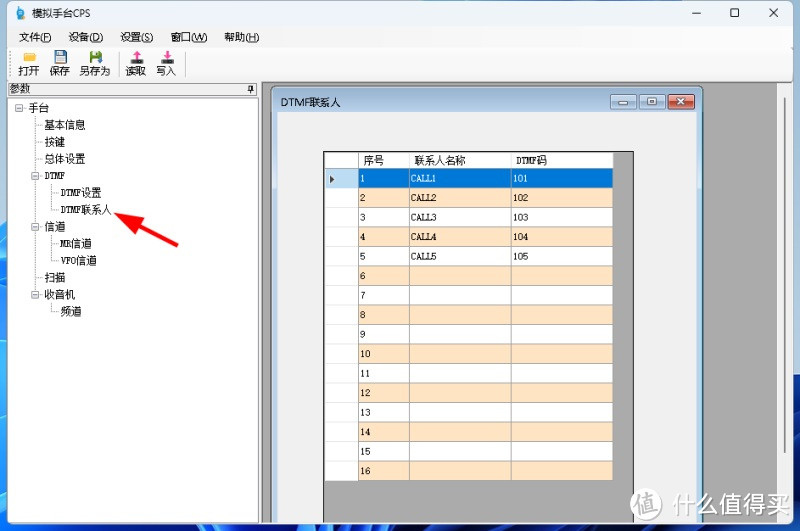

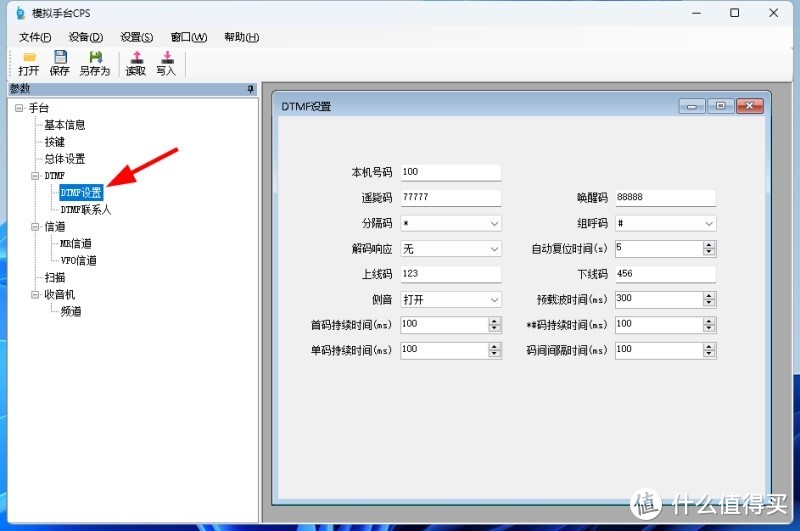

雙音多頻 DTMF（Dual Tone Multi Frequency），雙音多頻，由高頻群和低頻群組成，高低頻群各包含4個頻率。一個高頻信號和一個低頻信號疊加組成一個組合信號，代表一個數字。DTMF信號有16個編碼。利用DTMF信令可選擇呼叫相應的對講機。

DTMF信號還用于自動控制系統，如果把DTMF的發送電路用于主控系統，接收電路用于被控系統，就可以方便地組成有線或無線通信系統，其通道數視需要而定，16通道以內每通道只需編一位號碼即可，若需要更多通道，則可像電話號碼編號一樣編為兩位或兩位以上的號碼。

DTMF信號還被用于部分型號的車載導航終端，用于遠程下發目的地坐標信息。

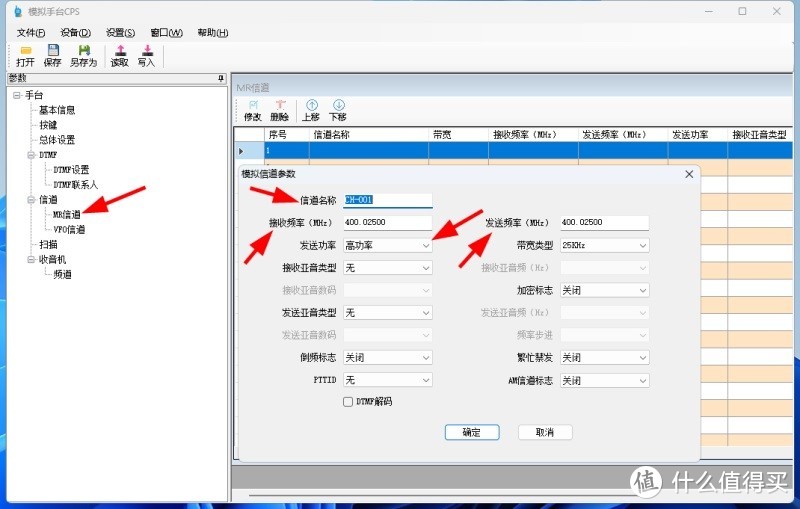

MR信道：根據自身的實際需要，通過寫頻軟件對一些常用U段頻率進行信道（名稱）的標識命名及相應具體要求的設置，如：通信時功率的高低等。

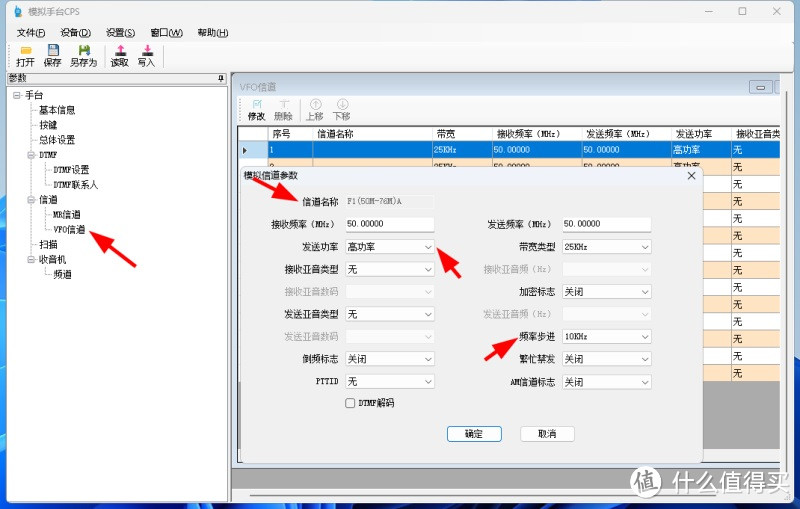

VFO信道：根據自身的實際需要，通過寫頻軟件對一些常用V段頻率進行信道（名稱）的標識命名及相應具體要求的設置，如：通信時功率的高低等。

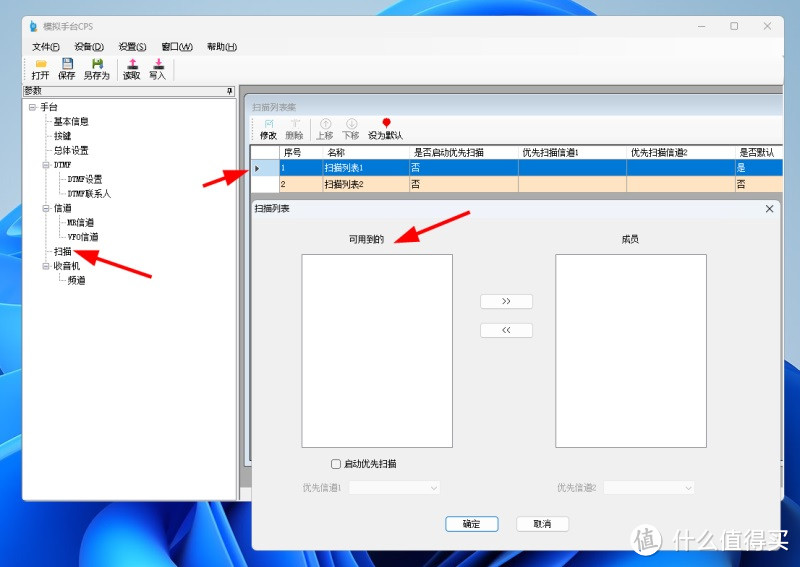

通過寫頻軟件可以將對講機手動掃描到的頻率進行有效的統一管理。

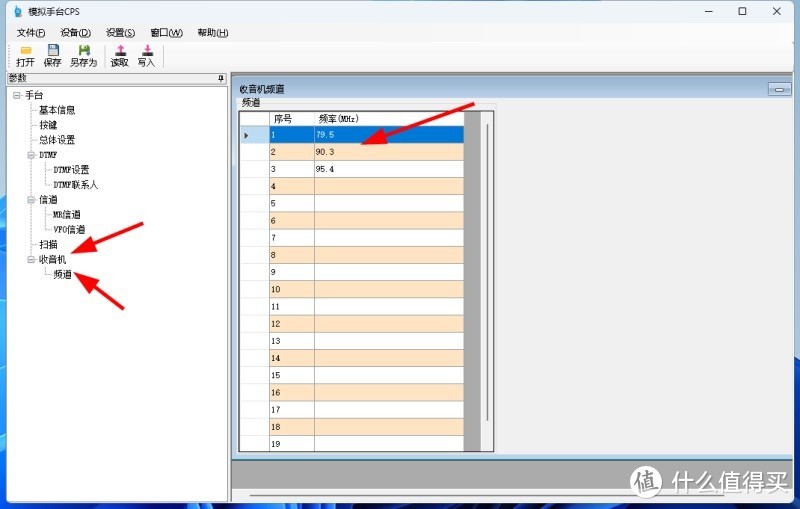

收音機-頻道：我們可以通過手動在對手臺上掃描到FM收音機頻率進行相應的編輯整理。或者也可以手動添加已知的接收頻率，這樣就可以省去了人工手動掃描的麻煩。

根據自身的實際需要進行相應的參數設置之后，我們就可以這些寫入我們的對講機中。

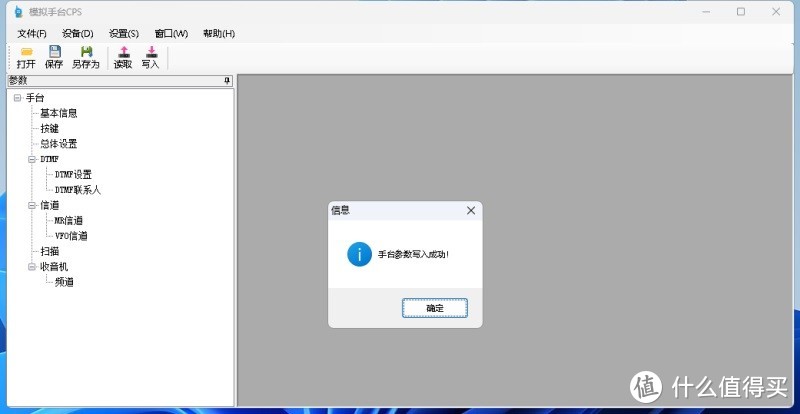

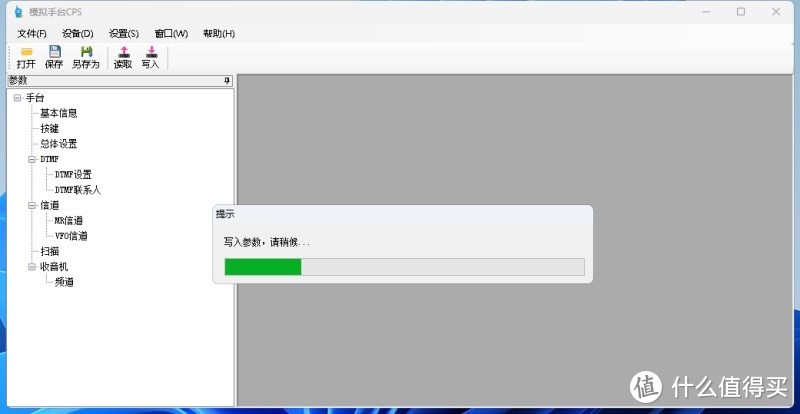

點擊主界面上方的：“寫入”就可進行相應的操作了。就是這么簡單。

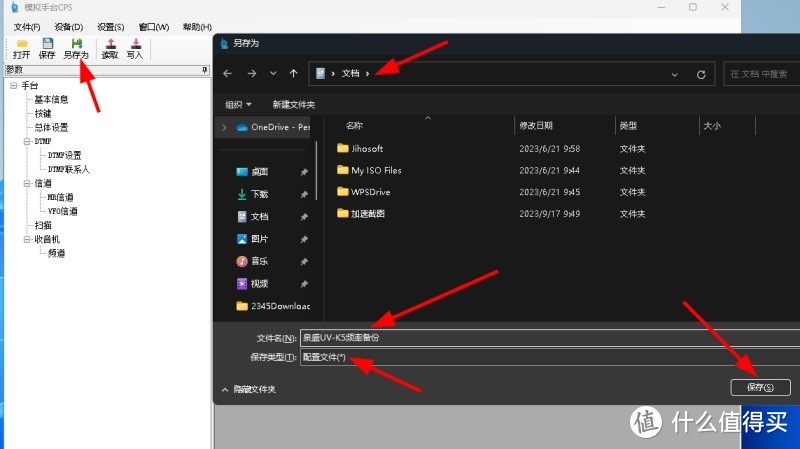

如果像是單位采購回來的數量較多臺的對講機需要統一設置成一樣的參數為實際工作服務的話。我們則可以將已經設置好的參數進行配置文件的另存，以便于有需要時直接，從軟件中打開寫入需要的對講機之中。

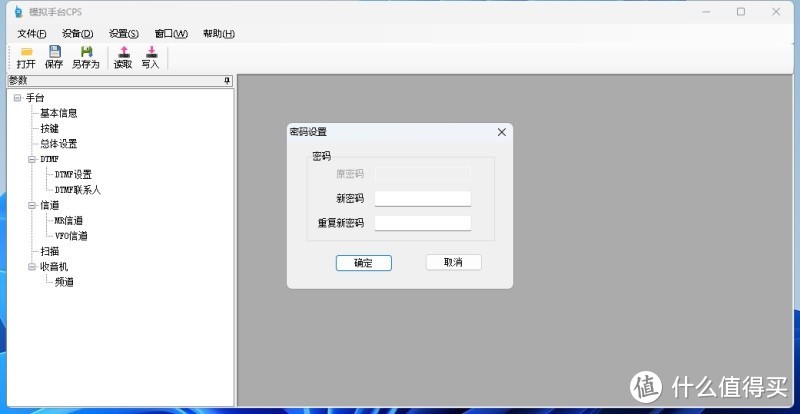

針對行業用戶對于內部通信設備的保密需要，對講機還提供了：密碼設置 功能。通過密碼的設置能更好的保護設備的安全性。

二、固件刷新篇：

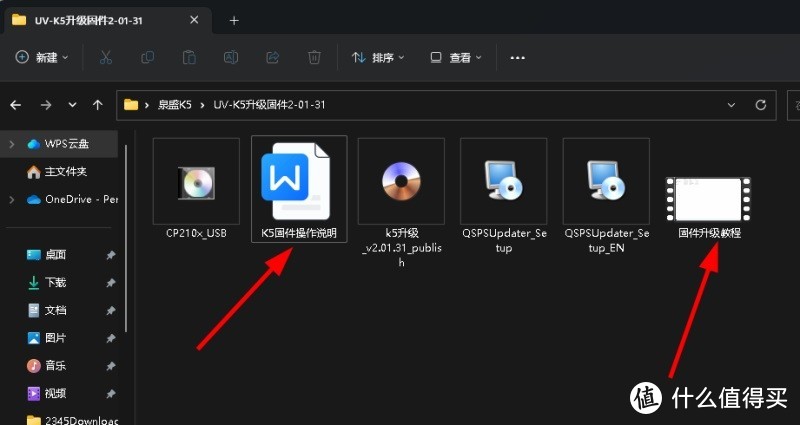

UV-K5的固件升級包中就已經包含了：操作說明文檔與操作視頻。對于不經常使用這樣操作的人來說，先行閱讀后再進行操作可以更加簡便。

安裝之后在桌面上就可以找到：模擬手臺升級工具，這個固件升級應用軟件了。

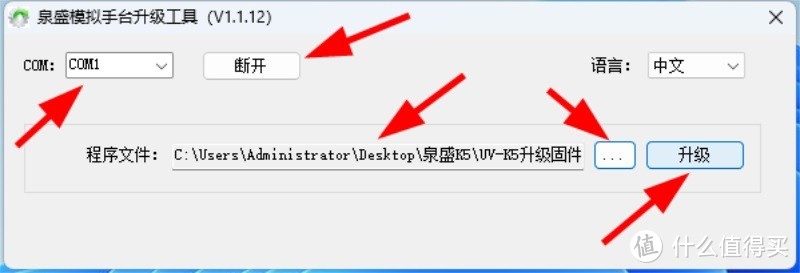

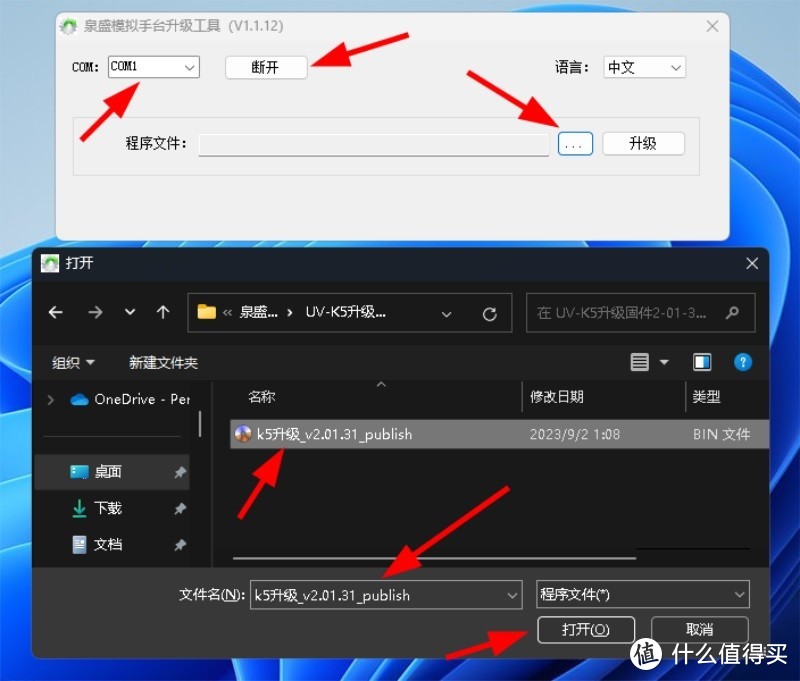

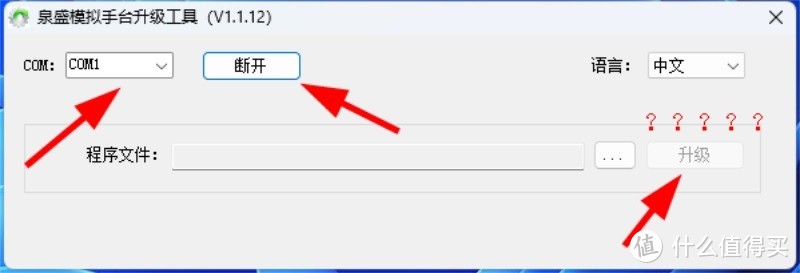

當正確通過數據線連接對講機之后，“異常簡潔”的固件刷新軟件，端口設置旁邊的“連接”就會變成：斷開，這就意味著，PC端與對講機已經正確連接，可以進行固件刷新操作了。

需要注意的是：當對講機與PC端連接不正常時“升級”按鍵會變成“灰色”，這時我們需要“斷開”重新檢查數據線或者對講機是否已經進入“固件刷新模式”從而再次進行“連接”。

當正確選擇相應的“程序文件”（需要寫入對講機的固件之后），就可以進行固件的刷新操作了。

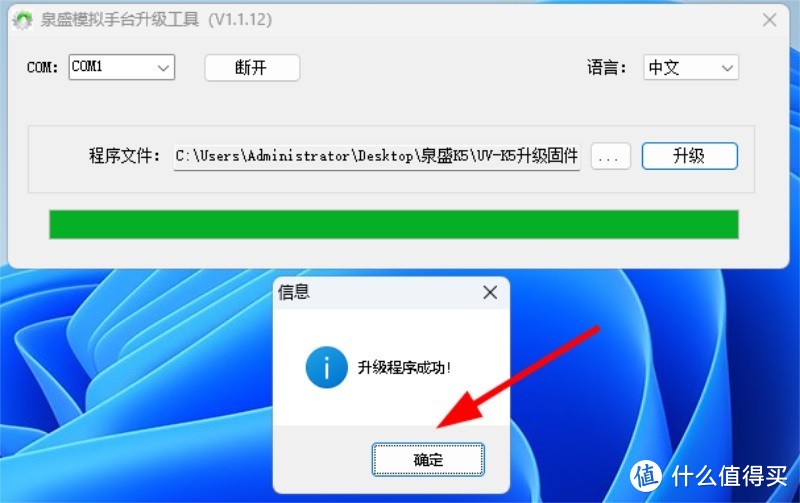

設置完畢之后，直接點：升級 按鍵就可以進行操作。就是這么簡單。

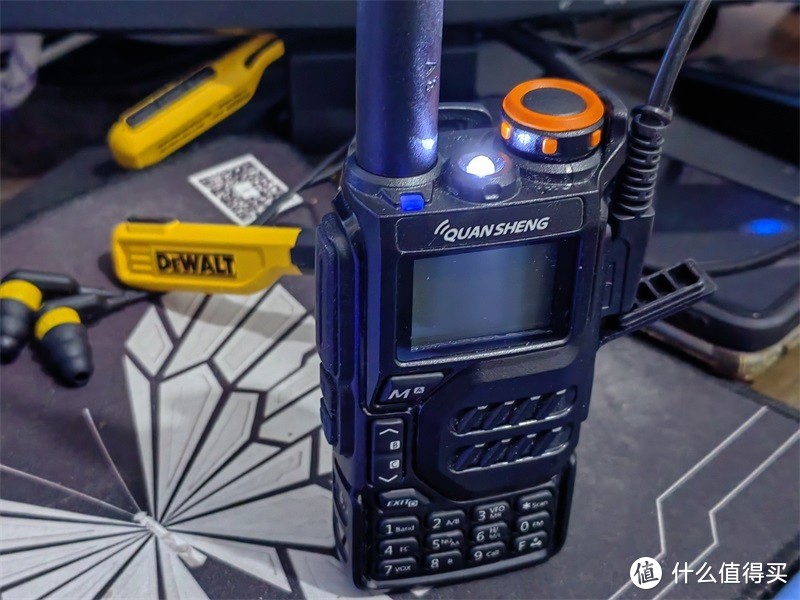

與應用程序?qū)戭l操作先開機還有所進一步的是：在進行UV-K5固件更新操作時，需要先按住PTT發射鍵，然后再開機，這時LED照明燈就會亮起來在，固件刷新的過程中LED燈還會不停閃爍以示提醒用戶固件正在刷新中。

不管是寫頻還是固件升級操作，需要注意的是：在寫入的過程中要避免PC端斷電的產生。

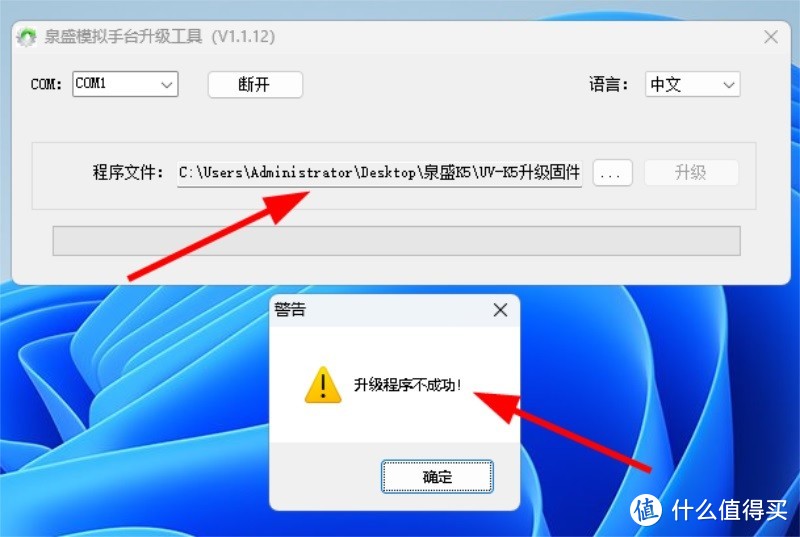

因為本身工作有接觸電腦及網絡應用這些的關系，經常是設置好設備之后，本能的要去軟重啟一下硬件。本來是想著試著再刷一遍看看，想不到同程序自帶“校驗功能”，對講機有已有同版本的不能刷兩次。

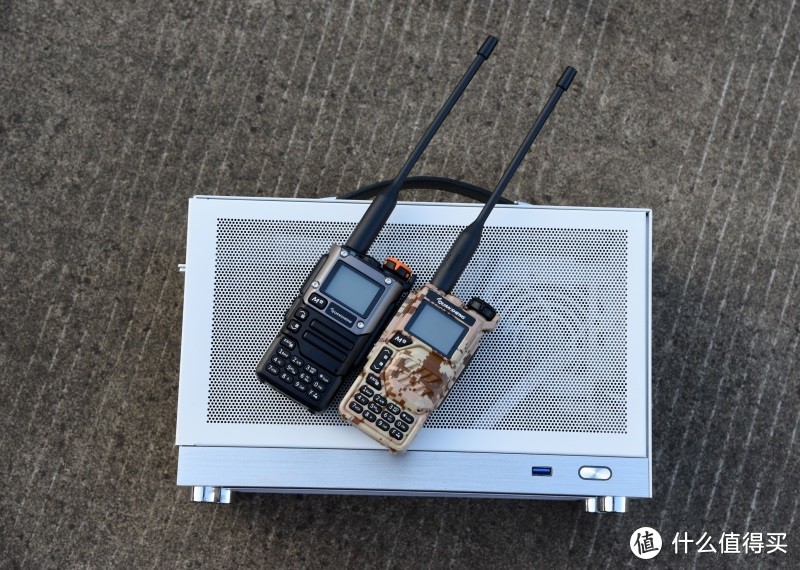

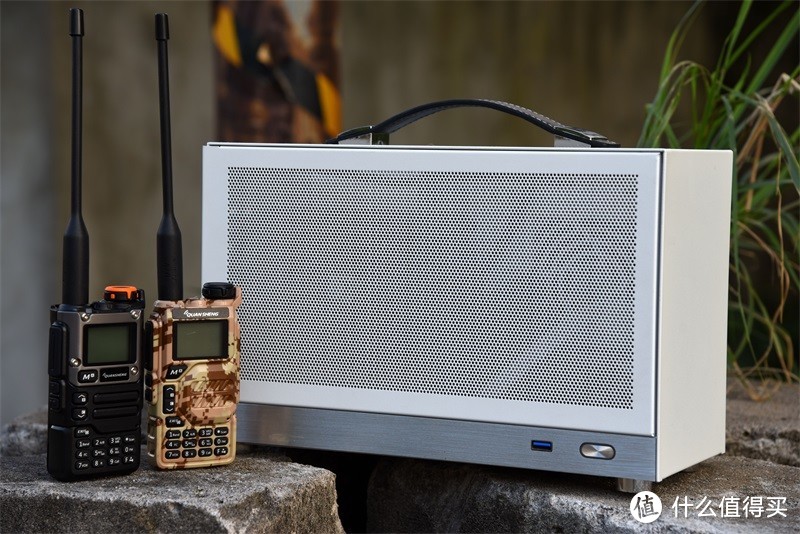

  泉盛UV-K5、UV-K6兩款對講機有承上啟下的發展也有同宗同源的追溯。這次展示一下這兩款對講機PC端的寫頻與固件操作的步驟流程。以下以UV-K5為例進行演示操作。通過寫頻軟件我們可以更加直觀與細節化的了解對講機的具體內部相應參數信息。
