能源監控施工問題詳解

　　在探討安防監控工程在每一類能源項目的施工問題之前，我們必須先了解能源項目本身的共同特性，了解及掌握這些特性之后，才能知道能源行業的安防監控系統可能面臨的問題，而知道問題所在，才能有完善的施工解決方案來克服。

　　能源項目的共同特性大致上都與所處地理環境有直接關系，首先我們看：

　　1.能源項目通常都處在偏僻或人煙較少的地方，例如海邊、河流上游、山區或沙漠等遠離城鎮的區域，這意味著安防監控系統使用的環境不是常態環境，環境極端惡劣或良好都有可能，這是能源行業在建設方面的通性，更是任何能源項目工程都不可忽視的第一個問題。

　　2.能源項目通常會面臨著不同于一般安防監控項目的特殊施工要求，例如開挖/埋管道或管線，架空管線、立桿固定或是焊接管路等，這也意味著成本方面較高。

　　3.能源項目通常存在對環境的污染以及對信號的干擾問題，例如石化廠的化學物質可能會腐蝕監控系統，又如電廠本身就是一個電磁場，對于監控系統的信號存在一定干擾，這表明能源項目本身的特性通常給安防監控帶來一些意想不到的阻礙，意味著要做能源項目的監控系統必須要加強對系統防護的認知。

　　4.能源項目的覆蓋范圍大，通常大到整個山區、海岸范圍，監控系統傳輸信號的方式與距離有其特色。

　　以上四個問題表明：雖然水電、風電、火電、石化等能源項目以不同的形式存在，很多施工細節都是相同的。本文以能源行業均會面臨的避雷與防爆問題談談其解決方案。

　　如何做好避雷工作

　　不管是在水力發電廠、火力發電廠或是風電廠，甚至是石化或是核能發電廠，監控系統為了滿足監控覆蓋范圍大的需求，都會在某些制高點，或在空曠的區域架設攝像機，如此一來雷擊就形成無法避免的風險。

　　在能源行業安防監控系統中一般有兩種避雷方式，一是接地，二是避雷。接地是用來保護人身、設備及供電安全的重要措施，是不可或缺的安保手段。而避雷則是依據視頻監控系統安裝的環境與需求來決定，雖非絕對必要，但因接地與避雷本就是相互協作的機制，因此在能源行業安防監控系統中的重要性不容忽視。

　　監控前端接地與避雷措施

　　1.室外的攝像機應架設避雷針，采用獨立接地管線以隔離監控設備的電力與圖像信號，避免干擾電流、損傷線路。避雷針架設應高于攝像機，由避雷針尖往下45-60度的虛擬立體圓椎體范圍內，是攝像機的安全范圍，避雷針在安裝時，應與固定攝像機的鋼構絕緣隔離。

　　2.攝像機前端設備的接地在終端部分要集中在一個接地總線上，使整個監控前端設備的接地達到無對地電位差的要求，否則可能使對地環路產生電位差而令設備燒毀。

　　3.室內前端攝像機應接地線到共享端的接地端子上，在前端設備的電源端加裝容量適合的無熔絲斷路器及漏電斷路開關，同時在經費許可下加裝可耐3000KV的避雷子以避免被感應雷或傳導雷損傷設備。

　　4.室外攝像機接地完工后，測試接地電阻小于10Ω以內，接地棒安裝應按標準進行三點式阻抗測試。

　　傳輸部分的接地與避雷

　　1.由于能源行業某些監控信號傳輸距離很長，耐電壓性低，容易被感應雷及傳導雷電流入侵而損壞設備，為了將雷電流從信號傳輸線傳導入地，電纜都應該加裝突波保護器，在設計圖像信號傳輸線纜時必須考慮信號的傳輸速率及電壓的平衡與接地，避免感應雷入侵。

　　2.室外傳輸及纜線應有良好的接地，接地電阻必須小于10Ω。

　　3.架空自持信號或電力纜線應該將自持鋼纜在固定段以接地線接入大地。

　　4.控制信號傳輸線采用具有隔離遮蔽功能的纜線。

　　5.傳輸部分的纜線在線路架設盡量采用埋敷方式。環境條件不許可時，可采用最短間距架設方式以免耐壓性降低而導致感應雷入侵。

　　監控終端的接地與避雷

　　1.在安防監控系統中，監控端的避雷措施應慎重，要考慮各種可能類型的雷擊入侵、對地環路電位差現象及電力供應突波等保護措施。

　　2.監控終端所在建筑物內應有避雷系統、接地網及接地端子等配置。

　　3.監控終端的各種金屬管線應做管線接地處理并共同接到接地裝置上。電纜線進入終端機房時，應將線纜金屬外護層及自持電纜鋼纜部分接到接地端子上。

　　4.室內終端傳輸及纜線應有更好的接地，接地電阻必須小于10Ω，但對地阻抗值越低越好。

　　以上是能源行業監控系統在接地與避雷的基本有效做法，雖不會像國家規范或標準嚴苛，但若謹慎的處理接地與避雷的施工細節，應該算是一種有效的避雷方式。

　　安防系統在能源行業的防爆問題

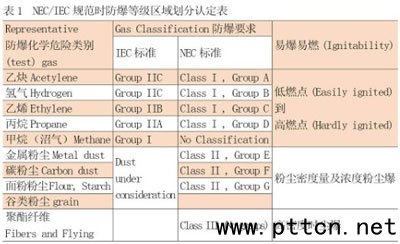

　　要做好石化能源行業監控系統的防爆施工，首先要了解其防爆需求、工程規定及等級內容，在中國石油石化煉制廠中經常可以看到不同的防爆儀控設備及管路，但以監控系統而言，是否要完整的依循所有防爆規范及規定內容關鍵在于系統設備及環境因素。但若以工程安全的角度及施工規定來說，施工人員必須了解全部規范才能預防事故發生。有關電氣防爆規定與規范非常多，礙于篇幅我們僅就與安防監控有關的電氣類防爆規定在表1中說明。

　　石化行業防爆對安防監控的施工要求

　　1.防爆監控設備選用與區域分類等級是否符合、是否適合周圍環境氣體分類防護;防爆監控及電源控制設備選用溫度等級是否適合周圍燃性氣體自燃點;合格防爆電氣防爆設備應標示：制造商名稱，認證單位，認證號碼,防爆構造適用氣體族群，溫度等級。

　　2.防爆攝像機設備之線路標示資料是否完整，攝像機外殼護罩與功能是否有損壞，監控設備保護罩與密封墊片能否完全密閉。

　　3.螺絲、電纜接口設備(直接或間接)和間隔組件的型號是否正確，管線的螺絲或接頭不可松動，接面是否干凈且無損傷，監控電纜接頭需為防爆接頭且有防爆認證標記。

　　4.耐壓防爆型設備接面如有墊片應確認其是否純為防水用途。

　　5..現場信號傳輸防爆箱電氣設備外殼之墊片情況是否正常螺絲是否都鎖到定位。
