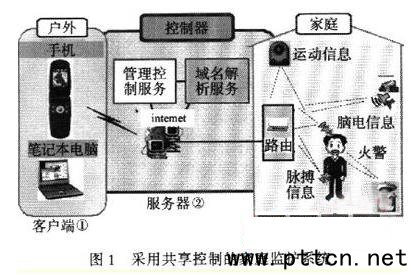

主頁（http://www.by236.com）：基于Zigbee技術構建家用無線網絡 本文研究一種基于Zigbee技術的家用無線網絡平臺.分析了Zigbee網絡協議，探討了用Zigbee技術構建家用無線網絡的關鍵問題對網絡拓撲結構，網絡路由算法和網絡采樣策略等問題進行了討論并提出了解決方案通過構建的家用無線網絡對脈搏信號進行監護實驗.結果表明，基于Zigbee技術構建的家用無線網絡是可行的，該無線網絡在家庭監護中將有廣闊的應用前景. 隨著計算機技術、通信技術、控制技術的發展和人們物質生活水平的提高，家居智能化的研究成為國內外的一個研究熱點.與此同時，隨著我國老齡化社會的加劇，通過易組織，低成本，高效率的家庭智能化網絡實現長期的家庭監護，對提高人們生活質量，減少醫療費用也具有重要意義.為此，提出了基于共享控制的家庭監護系統.圖1是采用共享控制的家庭智能監護系統示意圖.
家庭設備信息和人體信息如腦電波、脈搏信息等通過無線網絡發射，經家庭網絡路由傳送到互聯網上的專用服務器中.家屬或醫院可在世界上任何地方，通過計算機調查服務器中所記錄的人體活動和設備的情況.這樣做不但能實時地得到當前的活動情況，通過指令控制家居中的設備，還能調查任一時段內的歷史信息及變化傾向，為正確、及時進行醫療監護提出建議和措施. 以前針對智能家居研究的網絡構建采用的無線方式有射頻(RF)技術，IEEE802.11及藍牙技術等.但這些技術都沒有完全滿足家庭網絡易組織、低成本、低功耗等要求.Zigbee協議是一種基于IEEE80215.4標準的無線協議，主要應用于低通信速率，低功耗設備的組網.該通信設備支持250kbit/s的數據傳輸速率，可以實現l點對多點的快速組網.鑒于Zigbee無線網絡的上述特點，可將其用于構建家用無線網絡平臺. l、Zigbee網絡協議簡析

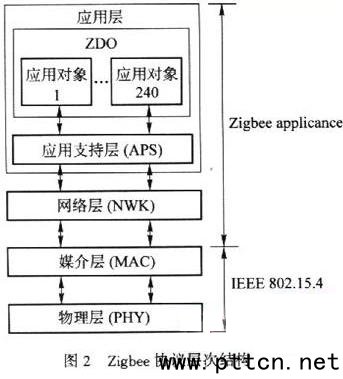

多路選擇是APS的重要功能，提供上層應用程序使用網絡數據傳輸服務的Endpoint(如同TCP/IP的socket)匹配網絡地址，這樣在兩個通信端點間能讓多個應用程序循環使用APSZDO則是整個Zigbee網絡設備的控制中心，它使用NWK與APS提供的管理服務，并匹配Zigbeedeviceprofile(ZDP)規范.Zigbee網絡支持3種類型拓撲結構：星形結構，網格狀結構和族狀結構，如圖3所示.其中網格狀和族狀結構屬于點對點的結構星形網絡中，所有節點都與中心協調器通信，節點間不能直接通信而點對點網絡中的節點彼此都在其輻射范圍之內，任何兩個設備之間都可以通信.

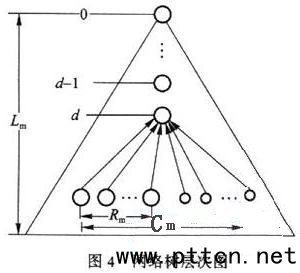

2、關鍵問題的考慮 網狀網絡中的每個節點都可以作為路由節點，因此，原節點的數據流可以通過多個路徑到達網絡控制點.如果某一個節點與網絡斷開，數據流可以選擇另一條路徑進行傳輸，因此具有較強的健壯性.但網絡中的設備都需是全功能設備，能量消耗大;同時，網絡中數據流的路由節點增加了網絡的延時. 族狀結構結合了星形結構和網狀結構的優點.為了節省能量，監控設備和生理數據采集終端可以作為網絡中的端節點，結構節點少.同時協調器可以作為網絡控制器采集網絡中的數據.網絡具有可擴展性，可以增加路由節點，擴展覆蓋范圍，因此該家用無線網絡采用族狀網絡拓撲結構. 2.2網絡路由協議的設計 Zigbee支持Cluster-tree，AODVjr及兩者的混合模式等路由算法.AODVjr算法是針對AODV算法的改進，以達到計算量小及節能的目的，但算法較復雜，Cluster-tree算法適合樹狀拓撲結構.圖4為網絡樹層次結構圖.
圖中，Lm為最大網絡深度，Cm為最大的子節點數，Rm為子節點中最大的路由節點數. 節點的地址空間Cskip的計算公式為
式中：n為父節點地址;R為子節點序號1～Cm. 如果D>N并且 |
，將數據包轉發給父節點;
，將數據包轉發給地址為
的子節點.
