1.ThomsonGrassValleyM322D的主要參數和特點
ThomsonGrassValleyM322D的4個通道被配置為2個錄制通道和2個播放通道。錄制通道為BNC接口，可由軟件選擇SDI數字視頻或復合信號，播出通道分別為兩路SDI數字視頻或復合信號輸出，每通道兩路BNC輸出。M322D可以軟件選擇設置525線NTSC制式或625線PAL制式。可傳輸的信號類型為NTSCSMPTE170M，PALCCIR624，SDI-SMPTE259M，ITU-601和270Mb／s復合數字信號。音頻通道為每視頻通道兩路模擬音頻輸入/輸出，每視頻通道4軌SDI嵌入及2路AES／EBU。

    壓縮格式為DV25SMPTE314、DV25、MPEG-2（4:2:2）、DV50（4:2:2）、MPEG-2（4:2:2），碼率可選25Mb／sI幀或50Mb／sI幀。

    ThomsonGrassValleyM322D提供了觸摸屏方便操作，并支持傳統數安錄像機功能，如快進、快退、搜索、打點及音頻監聽等。

    三塊硬盤組成陣列最大可存儲64小時25Mb/s的素材，可隨意對素材進行剪輯和格式轉換（支持AVI、DV25、SMPTE360M）。提供豐富的接口，如1394、USB2.0等方便與移動存儲設備的連接。

    ThomsonGrassValleyM322D的操作面板和各種接口如圖3和圖4所示。

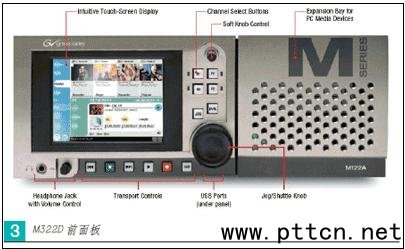

圖3

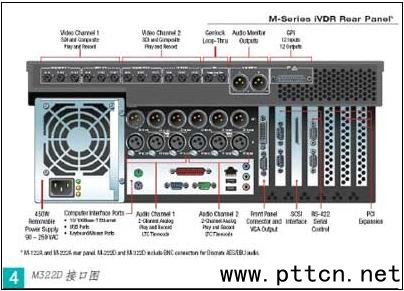

圖4

2.ThomsonGrassValleyM322D的應用特點
    在平日的使用和維護中，我們認為有幾個特點是多通道硬盤錄像機與身俱來而傳統數字錄像機無法比擬的。

*由于M322D的4個通道各自獨立，互相不沖突，完全可以做到同時進行兩路放像和兩路錄像，這相當于多了4臺傳統數字錄像機；
*由于硬盤數據訪問存儲的非線性，在某一錄制通道開始錄制后5秒，就可以利用任何一個空閑的播放通道對所錄內容進行剪輯。M322D采用Subclip方式剪輯，對原始素材的副本進行操作操作，因此不會對原始素材造成破壞，這樣邊錄邊剪，既高效且優質；
*同樣由于硬盤文件的非線性，通過行／場的插補算法可以實現多種速度(慢動作)重放，可以很容易地對一段內容順序采集亂序播放，而且可以循環播放，這樣的功能，是傳統數字錄像機難以做到的；
*在標配的三塊硬盤組成的陣列下，可以安全地保存長達64小時25Mb/s的素材，通過簡單的復制操作，可以把這些素材備份到異地或是網絡上。通過軟件提供的格式轉化功能，這些素材可以轉化為AVI、Quicktime、DV25、SMPTE360M等不同格式，方便了與非編等其它設備的素材交換；
*相較于磁帶，硬盤的播出穩定性相當高，硬盤錄像機的故障也比傳統數字錄像機少得多，不會出現由于斷磁或磁頭損傷而影響節目制作；
*M322D采用了觸摸屏面板，人機交互介面仿傳統數字錄像機，無需鼠標、鍵盤即可完成所有操作。同時，軟件提供了基于SNMP（簡單網絡管理協議）的遠程監控功能，很大程度上方便了我們的日常維護。

    這些特點，源自硬盤錄像機的兩個主要特征，硬盤訪問存儲數據的非線性和軟件技術，這是傳統數字錄像機所不具備的。

四、硬盤錄像機在江蘇電視臺新聞演播室和體育演播室系統中的應用
    在我們的演播室系統中，硬盤錄像機的兩個輸入分別為經過加嵌器和２×１應急倒換的PGM信號和切換臺的一條輔助母線，輸出為每一路的一主一備信號分別進入切換臺和矩陣。以體育演播室系統為例。

    這樣的配置，兼顧了節目錄制的安全和靈活，我們可以通過母線、矩陣或跳線多種方式在節目PGM錄制的同時進行其它必要內容的錄制。

    我們的多通道數字硬盤錄像機平時用于新聞演播室和體育演播室大量的直播和錄播節目中，對于很多欄目來說已是不可或缺的設備。主要的應用有以下幾個方面：

*直播節目的片頭、片花、廣告播放及應急備播內容播放：包括《南京零距離》在內的大多數直播節目采用將播出內容導入硬盤錄像機播放的方法，提高效率且保證安全；
*作為摳像的背景和大屏幕的圖像：硬盤錄像機的循環播放功能使它很適合作為摳像錄制時的背景，少兒頻道把大量簡潔、生動、活潑的卡通素材導入硬盤錄像機，作為《動畫天地》、《好朋友》等節目的背景，很受好評。新聞節目的SNG連線通常將硬盤錄像機播放的循環影像作為背景，配合開窗等特技，效果很好。另外，《南京零距離》等節目現場大屏幕也經常使用硬盤錄像機循環播放特定影像或LOGO；
*體育賽事的直播信號剪輯：通過切換臺輔助母線選擇賽事的源信號而非PGM進行錄制，把一路空閑的播放通道更改為播放列表進行剪輯，避免了PGM信號中字幕、演播室主持人等對原始素材的干擾。由于是對源素材的副本進行操作，因此可以隨時查閱已經錄制的內容，不會漏掉任何有價值的信息。這樣的剪輯制作方式效率高，待播出隊列的質量也比較好，而且與PGM的制作相互獨立，互不干擾；
*節目的銜接過渡：在多個直播節目相連時，錄像機，尤其是放機的資源很緊張，這時硬盤錄像機的２個播出通道無疑是最好的補充，緩解了系統的設備壓力。

五、總結和展望
    以上，分析了目前演播室用廣播級數字硬盤錄像機的結構，并結合我臺新聞演播室和體育演播室對ThomsonGrassValleyM322D的應用談了談個人對數字硬盤錄像機特點和優勢的理解。雖然數字硬盤錄像機還沒有代替主流的傳統數字錄像機，但是在參數上和播出質量上已經達到了節目制作甚至是直播的要求，憑著某些方面的特性，硬盤錄像機可以完成許多傳統數字錄像機難以做到的特殊應用，在演播室系統中已經成為了一個重要的設備。

    我臺技術部已經在做高清系統的前期調研，我們在考慮高清演播室系統時，也已經把高清多通道數字硬盤錄像機納入考慮范疇。嵌入式技術也好，遠程監控也好，我們希望更多電子信息科學的新技術融入電視行業的各條產品線中，讓我們的視野更加開闊、知識不斷更新，讓我們的行業煥發出青春的活力。
