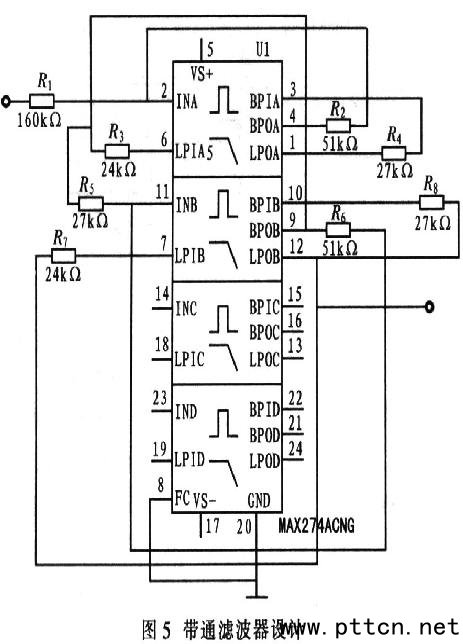

4．4A／D轉換器
     經AD637轉換后的信號需再經MAXl97實現A／D轉換，并送至控制系統處理。該系統設計采用8通道，12位MAXl97實現A／D轉換。MAXl97的最小分辨精度可以達到5/4096=1．22mV，該器件一共有O~5V，0~10V，一5～+5V，一lO～+10V4種量程．且外圍電路簡單。

5測試結果

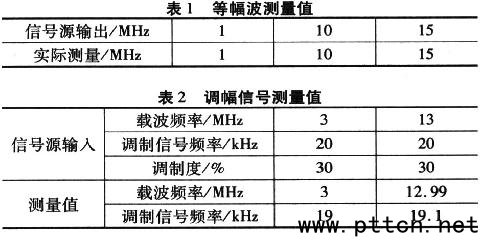

    采用Tektronix數字示波器TDSl002和Agilent信號源33120A進行測試。表1為等幅波形測量值，表2為調幅信號測量值。由表1～表2可見，該系統具有識別調幅、調頻和等幅波信號的功能。表4給出該系統實現中各性能的實測結果。

6結語
    該系統依據外差原理．采用單片機與FPGA相結合，實現頻率范圍為l～30MHz信號的頻譜分析。測試結果證明，系統穩定可靠，人機交互界面友好，操作簡易方便。
