1 引言
    計算機和網絡技術的發展，引發了遠程監測、監控領域深刻的技術變革。系統結構向網絡化、開放性方向發展將是技術發展的主要潮流。以太網作為目前應用最廣泛的局域網技術，憑借其開放性好、成本低廉、數據傳輸率高等諸多優勢，在工業自動化和過程控制領域得到了越來越多的應用。依靠以太網技術實現信息共享，給辦公自動化帶來很大的變革，對系統設計產生了深遠的影響。本文以溫度控制為研究對象，以AT89S52單片機為核心，以ZNE-100T模塊為以太網接口，設計了一個基于以太網的遠程溫度控制系統。

2 系統組成及原理

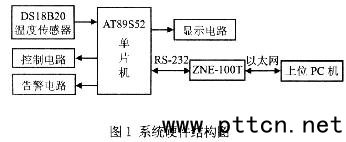

    基于AT89S52單片機的以太網遠程溫度監控系統的硬件電路如圖l所示。

    系統工作原理：先由DSl8820單線數字溫度傳感器負責實時采集現場溫度信號，并把溫度信號直接以數字形式傳送給AT89S52單片機。AT89S52單片機取得相應的數值后經主程序分析與設定值比較，根據實際情況輸出信號控制輸出電路各端口的電平，以驅動外圍的控制電路工作，實現對被控制對象的控制。同時單片機通過UART0串口連接到ZNE-100T，通過以太網與上位機連接，實現基于以太網的遠程通信。

3 系統硬件設計
    本系統硬件主要包括單片機的最小系統、溫度采集電路、顯示電路、告警電路、外圍控制電路和以太網接口模塊等。本系統AT89S52作為核心處理器。AT89S52是Atmel公司生產的低功耗、高性能CMOS8位單片機，片內含有8k字節的EPROM和256字節的RAM。具有ISP(在系統編程)功能。它具有靈活性高、使用方便、價格低廉等優點。因此，該芯片在嵌入式控制系統中得到了廣泛應用。本系統采用Dallas單線數字溫度傳感器DSl8820現場采集溫度數據，打破了傳統的熱電阻、熱電偶再通過A／D轉換采集溫度的思路，用Atmel公司的Flash單片機AT89S52對數字進行處理和控制，通過RS-232串口，經過以太網傳到PC機實現遠程控制。利用AT89S52的ISP(在系統編程)功能，很方便地把編好的程序?qū)懙絾纹瑱C(jī)中，并且調試、修改和升級很容易。本系統監控的溫度范圍為0℃～+90℃，溫度值顯示的精度為0．0l，不但可以利用十進制實時顯示溫度值，還可根據需要設置控制溫度的上、下限，當溫度超過設定值時，系統自動產生告警指示。以下是各部分的電路功能：

(1)AT89S52單片機
    AT89S52是整個系統的核心處理器，單片機首先把通過傳感器測到的現場溫度與預先設置的溫度進行比較，如果大于或小于預先設置值，就輸出信號去控制加熱器的工作，從而實現溫度控制。AT89S52還負責液晶顯示、告警，同時通過以太網與上位機進行通信等工作。

(2)溫度傳感器
    溫度傳感器是該系統的關鍵器件，本文選用的是美國Dallas半導體公司生產的數字化溫度傳感器DSl8820，它支持單總線接口，其內部使用了在板(ON-BOARD)專利技術。全部傳感元件及轉換電路集成在形如一只三極管的集成電路內。其測量溫度范圍為-55℃～+125℃，在一10℃～+85℃范圍內，精度為±0．5C。溫度傳感器DSl8820采集到的現場溫度直接以單總線的數字方式傳輸，大大提高了系統的抗干擾性，適合于惡劣環境的現場溫度測量。如：環境控制、設備或過程控制、測溫類消費電子產品等。與前一代產品(世界上第一片支持單總線接口的DSl820溫度傳感器)不同，它支持3．0V～5．5V的電壓范圍，使系統設計更靈活、方便，而且DSl8820價格更便宜，體積更小。DSl8820的內部結構主要有4部分：64位光刻ROM、溫度傳感器、非揮發的溫度報警觸發器TH和TL、配置寄存器。其溫度檢測電路圖如圖2所示。DSl8820管腳GND為電源地，DQ為數字信號輸入／輸出端，VDO為外接供電電源接入端(用寄生電源方式時接地)。在本系統中用外接電源，DQ接到AT89852的P2．0端，Rl為信號和5V電源之間的上拉電阻。在實際中，若需要多點檢測時，可在單總線上掛多個DSl8820。

    本系統是以爐溫作為溫度檢測對象，電阻爐的溫度變化范圍為30℃～150℃。系統設定溫度為35℃～80℃，溫度越限時產生告警。由于溫度變化慣性大，因此，系統選用固態繼電器作為溫控元件。固態繼電器是由固體元件組成的無觸點開關元件，利用電子元件的開關特點來控制電路的斷開與接通，工作可靠、壽命長，開關速度快，能實現較為理想的控溫較果。系統采用的固態繼電器是TOSHIBA的TSSl6J4lS。系統選用了PID調節器。當電阻爐的溫度一旦越限，PID調節器使固態繼電器TSSl6J4lS接通或斷開，從而實現控制加熱器，使電阻爐溫度被控制在設定的溫度范圍內。

(3)以太網接口電路設計
    系統的以太網功能是通過ZNE-100T模塊實現的。ZNE-100T是周立功公司開發的一款嵌入式以太網轉串口模塊，它內部集成了TCP／IP協議，配有32位ARM7CPU、16KB RAM、128KB FLASH和10M以太網接口，支持RS-232和RS-485接口，支持動態或靜態獲取IP地址，有TCP Server，TCP Client，UDP，Real COM driver，Group Mode等多種工作方式，可使用網頁瀏覽器進行配置，提供通用配置函數庫，方便用戶使用VC、VB、Delphi和C++Builder開發應用程序。由于ZNE一100T以太網模塊能夠?qū)崿F(xiàn)串口設備和以太網設備之間數據的透明傳輸，利用它可以輕松完成嵌入式設備的網絡功能。ZNE-100T以太網模塊的波特率、開始位、停止位以及工作方式通過配置軟件來設計。在本系統中，設置其波特率為9600b／s，開始位為1位，停止位為1位，工作方式為T(mén)CP Sever。

    由于AT89S52單片機本身提供了一組全雙工串行傳輸口，由TXD引腳來傳送串行數據，而由RXD引腳來接收數據，可是其工作邏輯電平皆為T(mén)TL電平(0V，5V)。而ZNE-100T模塊配置的是RS-232標準串行接口，電平為(+12V，-12V)，二者的電氣規范不一致，因此要完成單片機與PC機的數據通信，必須對單片機輸出的TTL電平進行電平轉換。本系統采用MAXIM公司生產的MAX232電平轉換芯片來實現RS-232標準接口通信。

(4)控制電路
    驅動電路采用繼電器驅動方式。通過控制繼電器在控制周期內通斷的時間，實現對加熱器的開關控制。從而實現控制溫度。由單片機I／O口輸出的控制信號，經NPN晶體管放大，驅動繼電器工作。
