    采用UTP (Unshielded Twisted Paired )非屏蔽雙絞線傳輸視頻圖象信號較常用的同軸電纜有較多的優點：傳輸距離遠（可達2000米）；圖象清晰、較強抗干擾和抗雷擊能力、多路共纜傳輸、傳輸成本低、工程布線方便等。正是這么多的優點，UTP傳輸器在歐、美等國家得到了廣泛的應用。

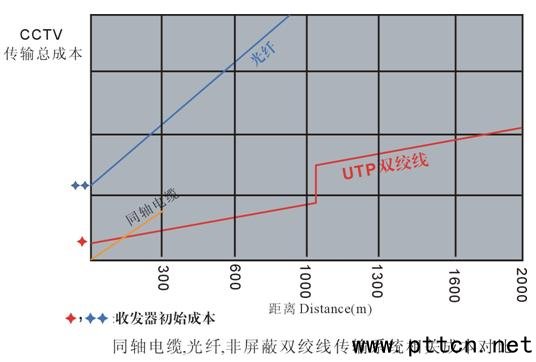

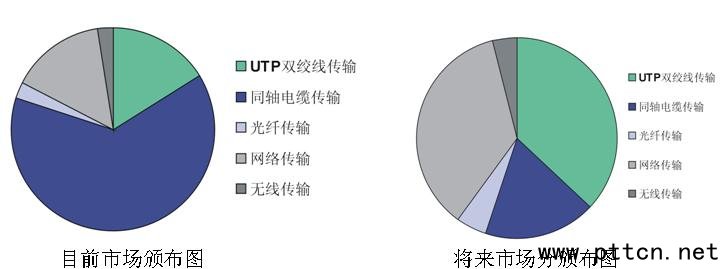

    美中不足之處是普通UTP傳輸器在安裝時，尤其是對多路不同傳輸距離信號的一致性調整時需要經驗豐富人員很仔細的對圖像進行調整。否則不能達到理想的圖像效果。DSA技術在UTP視頻傳輸系統中的應用成功的解決了這一問題。使UTP傳輸在安防工程中得到更廣泛的應用。以下圖可以反應出當前市場的分布及發展趨勢。

    DSA (Distance Self-Adapting) 技術即自適應視頻傳輸技術，它是以特制的高速圖象處理器對信號進行取樣采集、型態分析、對視頻信號進行不同頻帶的修正補償，從而使的視頻遠距離傳輸后進行最好的圖像清晰度。同時將自動調整亮度，信號的極性自動識別，圖像的畫質也有進一步的提升。

一、DSA技術雙絞線傳輸器的工作原理

    DSA技術工作原理方框圖如上圖框所示。視頻的極性識別，頻帶補償均采用了微處理器中心控制。雖然在整個傳輸過程中均采用模擬信號處理，但增益的調整都還會受到微處理器的控制影響。工作流程如下：視頻雙端信號輸入，使用DSP進行信號正反輸入的識別并調整好正確的極性；對信號進行噪聲濾波；最后進增益調整后視頻輸出。

    DSP極性識別，即視頻差分信號的兩線即使是工程反接，系統也可以自動識別到，并同時自動校正過來。極性識別是采用高速數字信號處理(DSP)作為識別算法的硬件處理平臺。取樣輸入視頻信號的特征，通過相應的算法進行分析，判斷出的視頻極性，并將視頻調整為正確的極性為下一步電路做準備。

    增益調整，主要是通過微處理器通過對視頻的信號在頻帶上的衰減程度進行分析，分析的目的主要是找到頻帶衰減曲線圖，根據曲線圖進行增益控制，從而達到對不同頻帶的視頻信號進行不同的補償。其中分析視頻彩信號、亮度等信號的強弱尤為關鍵。增益調整都是建立在DSP極性識別正確識別的基礎之上。

二、DSA技術對圖像的質量的提高
    1）干擾抑制：與同軸電纜傳輸不同的是UTP傳輸時，傳輸的信號是差分信號，雙絞線特殊的物理結構具有很強的共模干擾抑制能力。平衡傳輸一對幅度相等、極性相反的差分信號，可使兩線間的寄生電容、寄生電感趨于零。徹底清除線路中引入的干擾。即使在干擾較大的場合，比如：電梯、電廠、鋼廠、水泥廠等強電磁干擾環境，雙絞線傳輸器也獲得了成功的應用。

2）圖象清晰度的提升：

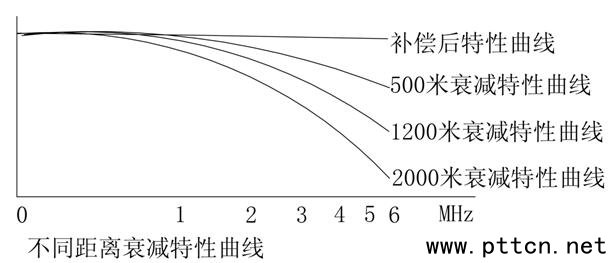

    在視頻信號傳輸中。其高頻分量的衰減是最大，因此對高頻的補償尤為重要。下面的反應了雙絞線傳輸后視頻的頻帶衰減。

    從圖中可以看出，DSA技術就是自動適應不同距離衰減特性，并在各個頻帶上實現不同的增益調整，使其調整后的波形能最大程度的恢復成初始的視頻信號。DSA技術與普通的UTP傳輸器相比，對衰減的增益補償更為細膩，對高頻信號有著較好的補償，使得視頻經過傳輸后還具有更好的清晰度、色彩度。

3）多路圖象的一致性：
    在安防工程中一般都采用多路的DVR或者矩陣器作為控制；因此對圖像的質量的一致性要求要好。DSA技術因為在補償調整方面更為細膩，能更好的恢復成攝像機輸出端的視頻質量，同時在系統中也就更好的保證了中心設備的記錄質量的良好性。

三、在混合系統中的應用
    UTP傳輸器布線方便、線纜利用率高。一根5類纜內有4對雙絞線，可以使用4對線同時傳輸4路視頻信號；如果只使用一對線傳送視頻信號，另外的幾對線還可以用來傳輸音頻信號、控制信號、供電電源或其它信號，提高了線纜利用率，同時避免了各種信號單獨布線帶來的麻煩，減少了工程造價。可靠性高、使用方便。利用雙絞線傳輸視頻信號，在前端要接入有源或無源的UTP視頻傳輸器，在控制中心要接入對應接收的DSA UTP視頻接收器。這種雙絞線傳輸設備有著較低的成本價格，信號的連接基本上都是將非屏蔽雙絞線參考平行網線的接法，接在RJ45上即可，因此操作非常簡便，無需專業知識，也無太多的操作，一次安裝，長期穩定工作。由于使用的是目前廣泛使用的普通5類非屏蔽電纜，而且價格也很便宜，給工程應用帶來極大的方便。

    由于DSA技術的發展，極性自動識別、增益自動調整，UTP傳輸器的安裝、調試變的簡潔，雙絞線的綜全布線等工程操作也十分方便。

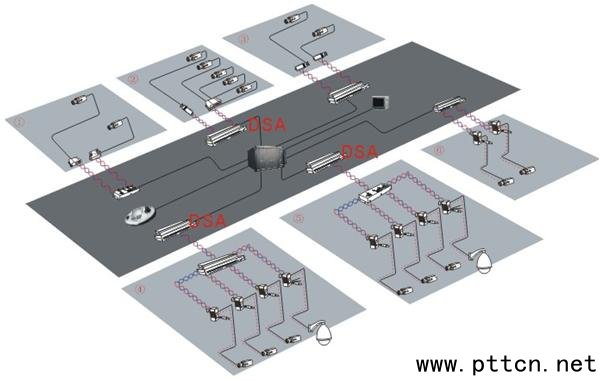

    在系統中，前端使用UTP傳輸器，經過PVD HUB(供電UTP傳輸器HUB)，再到中心控制室DSA設備，最后將視頻轉到DVR等設備。這樣做的一個好處就是PVD HUB到4路視頻匯集到一根CAT5線上，這樣硬件成本及人工成本上都會得到很大的減少；而且通過PVD HUB還解決了前端攝像機供電難的問題；在布線上均是通過CAT5網線形式連接，給綜合布線工程上也得到了很大的方便性。連接參考圖如下：

四、結束語
    由上看出DSA技術的發展，給UTP傳輸行業的發展帶來了新的變革，成為了UTP傳輸器的視頻監控技術發展的必然趨勢。在中小型、綜合監控系統系統中有著越來越廣泛的應用。
