    MT8880的D0～D3口分別接8255的PA0～PA3口，CLK2接PA4口，R/W接PA5口，RSO接PA6口，CS接PA7口，IRQ接主控電路處理器89C51的T0口，用來記錄各種脈沖的個數。來自語音電路的信號經過R44送到電話線上去。繼電器K用來控制摘掛機，晶體管的B極接主控電路處理器89C51的P1.2口，當P1.2為“1”時，V2導通，繼電器K閉合，電話接通，當P1.2為“0”時，V2截止，電話掛機。

    主控電路處理器89C51的P0口分別接8255的D0～D7口和74HC373的D0～D7口,74HC373的Q0和Q1分別接8255的A0和A1,89C51的P2.5、P2.6、P2.7分別接74HC138的A、B、C口，74HC138的YO接8255的CS端。

軟件設計
1、信號音的識別方法
    系統在巡檢到警情信號后就模擬摘機。為了識別模擬摘機后電話系統是否處于可撥號的狀態、電話撥完號碼后電話是否接通以及對方是否摘機接聽電話等幾種狀態，系統必須進行信號音的識別。為了識別信號音，必須知道各種信號音的特性。各種信號音特性如下。

●撥號音：450±25Hz連續蜂音。
●忙音：0.35s斷0.35s通的450±25Hz蜂音，音段周期為0.7s。
●回鈴音：4s斷ls通的450±25Hz蜂音，音段周期為5s。

    這些電話信號均是模擬信號，然而單片機是無法識別模擬信號的，故必須先將模擬信號轉換為脈沖信號，然后再根據脈沖信號的脈沖個數進行識別。這些電話音頻信號的脈沖個數計算公式為N=tm/T。其中，N為每音段周期的脈沖個數;T為電話音頻信號的音頻周期，單位為s;tm為信號音段周期的導通時間，單位為s。

    在實際使用中，主要需要識別撥號音、忙音和回鈴音。分析這3種信號的特性可以看出，在一定的計數時間內，其脈沖個數是不一樣的。在本設計中采用2s計數判斷撥號音，采用2.8s(即4個忙音周期)判斷是否為忙音。隨后采用ls為一個計數單元，采用計五次后的累加脈沖數來判斷對方是否接聽電話。若有，則放相應的報警提示語音;否則再計ls，然后計算最后5s內的脈沖數，再次判斷對方是否摘機。如此反復。直到超過等待時間仍沒有人接聽電話就掛機。由于干擾和一些其他因素的存在，難免會有誤判的現象而導致漏報警情。因此采取在所有預先設定的電話至少有一個撥通就只撥一遍。如果全部投撥通或者沒人接聽則把所有預存電話重撥一遍，這樣漏報報警的概率就非常低以致可忽略不計。

2、軟件流程圖及撥號程序

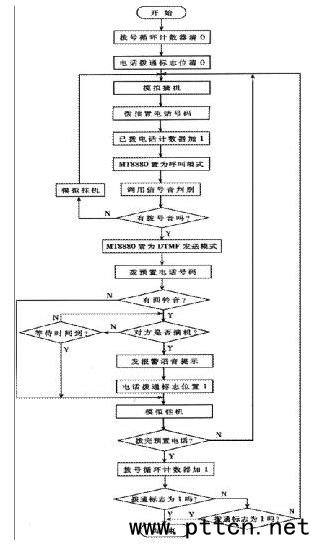

自動撥號程序的流程圖如圖4所示。

圖4：自動撥號程序流程圖

3、編程過程中應注意的幾點
    首先，MT8880的DTMF產生器是發送部分的主體，它產生全部16種失真小、精度高的標準雙音頻信號，這些頻率均由3.579545MHz晶體振蕩器分頻產生。電路由數字頻率合成器、行/列可編程分頻器、開關電容式D/A變換器組成。行和列單音正弦波經混合、濾波后產生雙音頻信號。通過DTMF編解碼表把編碼數據寫入MT8880發送寄存器產生單獨的fLOW和fHIGH，一旦編碼錯誤就會導致撥號失敗.故在編程過程中要十分小心。

    其次，在摘機后應延時一段時間再去判斷摘機音，因為本系統采用機械繼電器實現自動摘機，故應考慮繼電器的響應時間。

    最后，一個電話號碼撥完后不能立即撥下一個電話號碼，應保證掛機的最短有效時間以確保前一電話號碼確實已掛機，否則撥下一個電話號碼時會沒有撥號音。

結論
    該系統編碼解碼都用軟件方式實現，傳輸方式采用雙向傳輸。如果發生警情，則向主機發送一數據串，該數據串由以下幾個部分組成:4位地址碼，8位數據碼，1位起始位，1位奇偶校驗位。主機接收到數據后首先進行校驗，如果數據有錯則要求重新發送剛才的數據，直到正確。接收到正確的數據信息后，接下來的工作就是核對地址碼，如果地址碼與主機設置的地址相同則表明該數據可能是來自本系統外的設備發送的數據，不進行解碼，收到與主機設置地址相同的數據才進行解碼。
