    本文針對視頻服務器的通用結構做了詳細地探討，并對該產品未來的智能化設計提出了一些設想，希望能為廣大讀者提供參考。

    音視頻壓縮技術是視頻服務器和智能視頻監控系統中的關鍵技術。在數字多媒體壓縮（特別是視頻壓縮）領域內有很多國際標準（如ISO／ITU-T技術委員會的JPEG標準、CCITT制定的Ｈ.26X標準以及著名的MPEG標準等）。其中，MPEG-4標準的主要特點是可對圖像中的內容進行編碼，其核心是基于內容尺度可變性（Content-based scalability）即可以給圖像中的各個對象分配優先級。其中，比較重要的對象用較高的空間和（或）時間分辨率表示；對于比較低的比特率應用系統來說，尺度可變性是一個關鍵的因素，因為它提供了自適應可用資源的能力。例如，該特性允許對具有較高優先級的對象用可接受的質量進行顯示，次優先級的對象則用較低的質量顯示，而其余內容（對象）則不顯示。對于監控系統來說，在絕大部分時間內，監視畫面的背景都保持不變，因此，在要求的比特率比較低時，對于監視畫面的背景部分可以以較低的質量顯示，這樣并不會影響整個畫面的效果。在MPEG-4發展的基礎上，現又聯合推出了更為優秀的H.264標準，目前新設計的系統，尤其是智能視頻監控系統，大多采用此標準。

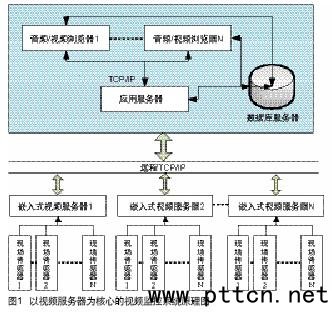

    智能視頻監控系統的產品形態之一是使用嵌入式視頻服務器，這是一個基于客戶機/服務器模型的系統，主要由現場采集設備、嵌入式視頻服務器、傳輸網絡以及監控終端組成。基于嵌入式視頻服務器為核心的視頻監控系統如圖1所示。

嵌入式視頻服務器硬件設計
    嵌入式視頻服務器的硬件部分，主要由嵌入式微處理器、系統Flash、系統SDRAM、編解碼SDRAM、MPEG-4或H.264音視頻編解碼芯片、音視頻A/D與D/A轉換芯片、以太網絡接口、大容量硬盤、光盤刻錄機以及一些數據采集傳感器組成。從總體上來看，這是一個以嵌入式微處理器+專用音視頻編解碼芯片為核心的基礎平臺。信號關系為：將模擬的音視頻信號通過A/D轉換成沒有被壓縮的圖像數字信號，再通過DSP或具有圖像處理功能的ASIC芯片進行圖像數據的壓縮編碼，將壓縮編碼的數字圖像數據存儲在硬盤等大容量存儲設備中，或通過網絡實時監控遠程圖像；給使用者提供簡單、便捷的網絡或遙控器OSD（On-Screen Display）菜單方式，以便對存儲的錄像數據進行檢索、回放和備份等。其通用硬件結構如圖2所示。

    工作流程為：服務器上電啟動后，系統被加載到與嵌入式CPU相連的SDRAM中運行，CPU通過串口控制云臺，轉動攝像機獲取視頻信號，經過采樣芯片實現A/D轉換，轉換后的數字視頻數據傳給MPEG-4或H.264音頻/視頻壓縮芯片，完成MPEG-4或H.264視頻壓縮，壓縮后的數據緩存于MPEG-4或H.264壓縮芯片內的FIFO中，當FIFO半滿時就觸發主控CPU產生中斷，由處理器的中斷服務子程序獲取該數據并存放于系統緩沖區中，等待發送程序讀取。當服務器監聽到監控端的視頻請求時，服務器將視頻數據打包并以流媒體的形式通過網絡接口芯片傳輸?shù)奖O(jiān)控端上去。CPU同時接收監控端發來的控制信息，通過CGI（Common Gateway Interface）通用網關接口發送給應用程序。應用程序負責將控制信息通過RS232串口給攝像機云臺。其功能層次關系如圖3所示。

視頻服務器主要元器件選擇原則
嵌入式微處理器
    嵌入式微處理器是整個硬件部分的核心，嵌入式系統選擇處理器時主要需要考慮以下幾個方面：處理器的性能，處理器所支持的開發工具和操作系統，處理器的成本、代碼兼容性、算法復雜性以及功率消耗等。最好選擇為電信和網絡市場而設計的集成通信微處理器，其體系結構為內核和外圍兩個部分，內核部分完成任務調度和內存管理，外圍部分承擔通信處理模塊（CPM）等任務。CPM應同時支持多個快速的串行通信控制器（FCC），多通道控制器（MCC），多個串行通信控制器（SCC）和串行管理控制器（SMC）串行外圍接口，支持60x總線，其數據線為64位，地址線為32位，支持PCI/LOCAL總線，其數據線為32位，地址線為32位。

音視頻編解碼芯片
    原始的音視頻數據量很大，需要占用非常高的帶寬，如果需要進行長時間錄像、存儲，必須保證在一定圖像質量的前提下通過壓縮技術盡量降低音視頻的碼率，減少需要存儲的數據量，以滿足更長時間的存儲要求和減少成本，同時也可以更好地滿足網絡監控要求。選擇音頻/視頻編碼解碼芯片的主要考慮以下幾個方面：

    ?芯片內集成有多個信號處理／控制單元，包括一個視頻編碼（壓縮）器、一個視頻解碼（解壓）器和一個片內CPU（內部擴展一個音頻編碼DSP、一個音頻解碼DSP、一個多路復合單元和一個多路解復合單元）；

    ?具有可編程、高性能和低功耗特點，因為每個信號處理／控制單元都由一個RISC處理器和專用的硬件加速器構成。此外，視頻編、解碼器內部還集成了一個專用的SDRAM；

    ?在系統上電／復位時，視頻編、解碼器的固件程序可由外部主機（Host）載入各自專用的SDRAM；而編解碼芯片內CPU的固件程序則可載入編解碼芯片外掛的SDRAM；

    ?芯片的主機接口采用標準PCI接口，符合PCI總線規范2.2；

    ?為了使編、解碼性能達到最佳，微處理器內部集成了一個多通道DMAC。系統Host可直接通過主機接口對編解碼芯片進行控制，MPEG或H.264數據流采用DMA方式傳輸；

    ?提供兼容的I2C總線，可方便地對外圍芯片進行控制。

I2C總線
    I2C（Inter-Integrated Circuit）總線是由數據總線（SDA）和時鐘總線（SCL）構成的串行總線，可發送和接收數據，在CPU和被控IC之間，IC與IC之間雙向傳輸數據，最高傳送數率達到100Kbps。由于接口直接在組件之上，因此I2C總線占用的空間非常小，減少了電路板的空間和芯片管腳的數量，降低了互聯成本。總線的長度可高達25英尺，并且能夠以10Kbps的最大傳輸速率支持40個組件。I2C總線的另一個優點是，它支持多主控（multimastering），其中任何能夠進行發送和接收的設備都可以成為主總線。一個主控能夠控制信號的傳輸和時鐘頻率。任意時間點上只能有一個主控，利用I2C總線主要完成對外圍設備進行靈活控制。
