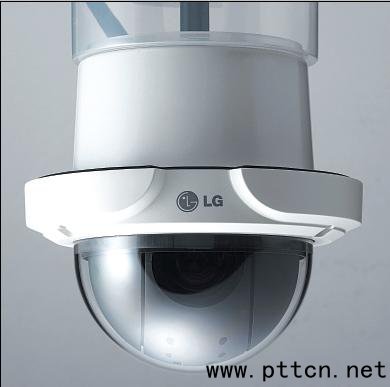

主頁（http://www.by236.com）：淺析低照度攝像機
低照度攝像機中的關鍵技術
CCD
攝像機中最為核心的部件為圖像傳感器CCD，即電荷藕合器件，而低照度攝像機的最低照度其實是CCD對環境光線的敏感程度，是正常成像所需最暗光線。而照度的單位是勒克斯（Lux），數值越小，需要的光線越少，攝像機越靈敏。 目前市場應用最多兩種CCD是日本索尼的Super HAD CCD和Ex-view HAD CCD。這兩者結構中，在CCD的每個像素上都定位有OCL鏡頭，該鏡頭是使光線集中的拍攝感光區域，令感度提高。而Exview HAD在此基礎上更進一大步，使OCL擁有接近零間隙結構，有著更低的Smear Levels，其運用專利技術將CCD 每一像素的開口率提高，這令小孔累積層收到最大數量的光線，進而達到更低照度的要求。采用Ex-view HAD CCD的攝像機，對外界光線的敏感程度會大大提高，其感度可以提高到普通攝像機的4倍。 同樣像素下CCD的尺寸越大其感光度越好，市場上監控用攝像機的CCD的尺寸一般為1/4" 和1/3" 。當然，影響攝像機低照度的還有以下幾個主要方面。 幀累積技術
1、DSS和Sense-up功能
在LG的Sony主芯片的老型號下主要是DSS（Digital Slow Shutter數字慢快門），LG XDI的新型號下為Sense-up（低感度適應）。此類攝像機又稱為（畫面）累積型攝像機，其獲得低照度下圖像的方法是通過電荷單幀累積方式增加CCD在單幀圖像的曝光量，從而提高攝像機對單幀圖像的靈敏度。這種方式也可以獲得較低的照度指標，但是需要降低圖像的連貫程度，所以選擇這種攝像機時要注意盡可能不要同云臺一起使用，否則會造成丟失畫面的現象。 2、幀累積下的噪點放大
幀累積獲得低照度同時會將噪點同時放大，如果配合降噪技術使用，圖像效果會更好，如LG XDI系列型號下的3D-DNR（三維數字降噪）功能，XDI通過DSS技術、3D-DNR技術、以及獨有的AGC控制機制，在低照度環境下不僅能使畫面變得更亮，并優化移動物體，降低噪聲，完美應用于低照度下的監控。
AGC（自動增益）
相同環境下，攝像機最大增益越大，獲得的圖像也就越亮，測到的最低照度也就越低，LG測試最低照度規格時為AGC（自動增益）打開狀態。 光圈
以光圈大小（F值）而言，光圈愈大則其所代表的F值愈小，所需的照度愈低。 雙濾光片技術
DAY Mode彩色模式下的OLPF和NIGHT Mode黑白模式下的Dummy Glass的自動切換。目的是在夜間接受更多的紅外光，提高最低照度；白天減少紅外光的采集，降低紅外光對彩色信號的干擾。采用Exview HAD CCD的攝像機，即使在非常暗的環境下，這種攝像機通常可以看到人眼看不到的物體，這一技術的出現受到了監控市場的歡迎，對各種光照環境下均可表現出最佳的效果，特別是配合專用的紅外照明設備，可以得到高清晰度的黑白圖像，實現零照度的監控（完全無光的情況下）。在近紅外760mm-1100mm的近紅外區域，如果配合合適波長的紅外照明，就可以實現清晰的黑白圖像。 低照度攝像機目前的熱門技術
1、超長光學變焦
目前市場上光學變焦倍數最大一體機為L(zhǎng)G X37光學變焦的LC900/LM900'S系列一體機。其還具有X12的數碼變焦，總共達到X444的放大倍數。
2、高水平清晰度
高清晰度+長距離變焦是鐵路、高速公路等攝取高清晰度和高質量圖像的重要指標。目前LG采用12位數字處理和獨有處理單元，彩色模式下水平清晰度540電視線，黑白模式下570電視線。 3、超寬動態功能
大于60dB的LG XDI攝像機的超寬動態功能是目前市場上很高的寬動態范圍，使得能分辯的最高亮度/能分辯的最低亮度=1000，即分辯1000倍。 4、防抖功能
目前LG的攝像機部分型號具備電子防抖功能（EIS功能）。它主要是是通過DSP芯片的數字圖象處理技術，來降低圖像的抖動。但是就圖像效果來看，技術發展的目標是光學防抖。 光學防抖目前技術方法研究有：
?通過鏡頭內的微型陀螺儀感應人手的抖動，控制某個特殊鏡片反方向補償來抵消手振； ?雖然也是通過陀螺儀感應人的手振，但是做補償?shù)牟皇晴R頭鏡片，而是整個CCD，好處是鏡頭不需要特別的設計就能獲得防抖能力。
低照度攝像機的辨別
低照度的判別
目前最低照度測量還無統一國際標準，大型CCD制造商都有自己測量CCD感光度的方法來測量最低照度。最常用的測量最低照度的方法為目標照度法，目標照度表示有多強光線到達CCD靶面。 最低照度是當被攝物的光亮值低到一定程度而使攝像機輸出的視頻信號低到某一定值時光線到達CCD靶面的光亮值。如環境照度是1Lux，相應落到CCD靶面上的照度可能只有0.5Lux，所以選型時應該高一個級別低照度。 參照四項主要的參數。盡管“攝像機輸出的視頻信號低到某一定值時”清晰的定義不同，但有四項主要參數決定結果。即F值（用來測試攝像機用的鏡頭F值）；色溫（光源的色溫，即光譜內容）；IRE （視頻振幅的IRE等級）；反射率（目標的反射率和背景）。 ?F值，測量低照度時，首先要確定適用何種F值的鏡頭，F(xiàn)1.0的鏡頭比F10的鏡頭能采集100倍的光線，因此在測量中標出F值非常重要，否則結果沒有意義； ?色溫，其是表述光源中光線波長內容的方法，不同色溫發出不同的光線波長，導致在CCD靶面上產生數目相差甚遠的電子數，影響到視頻福值，所以色溫特別標注對結果的意義； ?IRE等級，攝影機的視頻輸出最大振幅設置在100IRE或700毫伏，100IRE的視頻表示可完全驅動一個監視器表現最好亮度和對比度的優質影像，只有50IRE的視頻表示只有一半的對比度，30IRE或210毫伏表示只有原始振幅的30%，通常30IRE是最低表現可用影像的數值，標準攝影機當自動增益提高到最大增益時噪度等級應在10IRE，因此能提供3:1或10dB信噪比可接受的影像；
