主頁(http://www.by236.com):基于SPCE061A的智能建筑消防監控系統設計 0 引 言 1 SPCE061A微處理器簡介 SPCE061A具有很高的計算速度,這對于實時操作系統是極為重要的。對于SPCE061A,傳統的微處理器硬件和軟件的開發已被簡化,不再需要在線仿真。其SPCE061A大容量FLASH及SRAM,內建以太網接口,可直接通過網絡實現監控;具備UART接口,可使各種串行設備快速進行網絡連接。SPCE061A微處理器的軟件開發平臺ICE集編程、編譯、鏈接、調試、下載于一體,并有完善的TCP/IP協議棧,支持全功能UART通信,配備各種I/O驅動函數庫。 2 系統整體結構設計

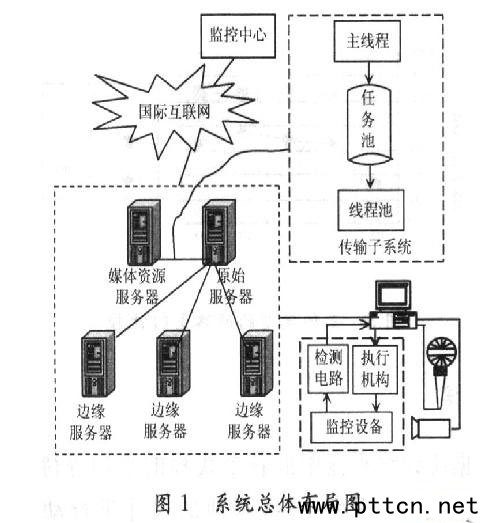

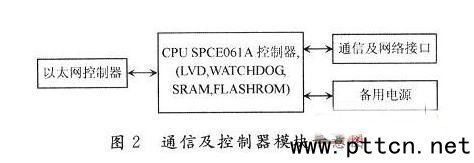

消防火警控制器模塊用于監視和控制各功能部件,進行網絡通信、數據處理和數據保存,是整個系統的核心。系統主要由SPCE061A微處理器、RTL8019AS以太網控制芯片和復位電路組成。系統以22.1 MHz的晶振頻率運行,工作電壓為5 V,工作電流為140 mA,通信及控制模塊組成框圖如圖2所示。

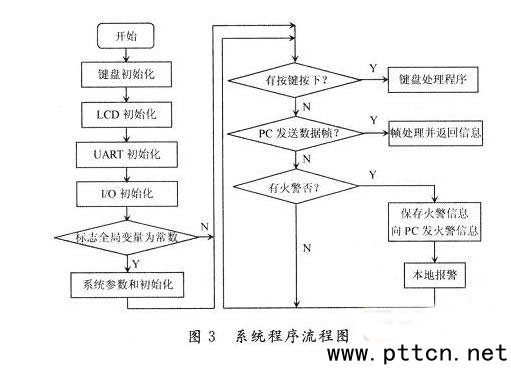

控制器模塊的主要任務是與火警探測器通信,以獲取火警信息,從而控制從報警系統。控制器模塊具有一定的故障檢測和處理能力,火警探測器掛接在UART總線上。該總線連入SPCE061A的串行口UART,最多可掛接256個火警探測器。控制器對火警信息進行集中處理后,通過UART總線由SPCE061A將這些信息傳至PC,或由PC來查詢。PC機在獲取控制器上的報警信息后,按一定的協議格式對報警信息進行包裝,并將之傳送到消防網絡上。在連接PC機的UART總線上可接入256個消防火警控制器。這樣形成一個樹形的網絡結構,以此構成監控火警信息的局域網,而PC機在這里的作用相當于一個網關,把報警信息傳送到外部網絡上。在這里,控制器的以太網接口也可用來和PC進行通信,以擴展系統功能。鍵盤控制板用來設置系統參數,包括本模塊的ID號、時間參數、系統運行模式等各種信息。液晶顯示模塊顯示系統時間及火警地址編號。DI/DO控制蜂鳴器及其他設備。 3 系統工作原理 系統程序流程圖如圖3所示。
系統有兩種類型的網絡節點:一種是與PC進行通信的火警控制器節點;另一種是火警控制器與探測器進行通信的探測器節點。傳輸協議采用規范化數據結構,設有BBC校驗位,且采用軟件容錯技術。管理軟件設有容錯陷阱,有效地消除隨機干擾引起的“死機”或“誤報”現象。主機為PC機,其網絡ID號為0,每個上消防火警控制器都有1個惟一的大于0的ID號。當主機與控制器通信采用標準的協議格式,它所發的信息幀中攜有目的控制器的ID號。如果目的控制器的ID號為0,則為廣播信息。每個控制器都要接收,否則只有和目的控制器的ID號相同的控制器才接收該幀并對幀格式和CRC檢驗和進行判斷。消防火警通過串口C偵聽火警探測器所發出的報警信息。如果該信息與上一次所發的信息相同,則將該條信息過濾,否則將報警信息存入控制器中數據庫的尾部。在火災報警時,火警探測器的報警信息中攜有火警地址編號和時間信息,而在自動故障報警時,報警信息由故障地址編號和故障等級信息組成。控制器有兩種運行模式:模式1是雙向運行,收到報警信息時立即將該信息轉發給PC機;模式2是單向運行,收到報警信息后首先在控制器的數據庫中保存該條信息。當PC機來查詢火警信息時才發送給PC機。PC機由后臺的基于WinSock的網絡程序將火警信息往外部消防網絡。 4結 語 (中國集群通信網 | 責任編輯:陳曉亮) |
