        【中國集群通信網】：視頻光端機已進入成熟階段，如何選擇合適的視頻光端機及如何保養卻依然是大家關心的問題，本文就從這幾個方面入手進行一些論述，希望給讀者以幫助。

引言
        光端機是光通信系統中的傳輸設備，主要是進行光電轉換及信號傳輸，憑借傳輸容量大、距離遠、衰減小、抗電磁干擾能力強等諸多優勢，多應用于電信、電力、監控、工業控制、視頻監控等行業。視頻光端機經歷了從多模到單模、從模擬到數字的發展過程，技術已進入成熟階段。

數字非壓縮式光端機介紹
        在安防領域，人們通常所說的光端機亦指數字非壓縮式光端機，用來傳輸視頻、數據、以太網、音頻等綜合信息，其原理是將多路模擬基帶的視頻、音頻、數據進行高分辨率數字化，形成高速數字流，然后將多路數字流進行復用，通過發射光端機進行發射，然后通過另一端的接收光端機進行接收，解復用，恢復成各路數字化信號，再通過D/A轉換恢復成模擬視頻、音頻、數據。數字光端機僅有A/D轉換的量化誤差，不足以引起信號畸變，可使視頻圖像、音頻、數據的傳輸質量達到很滿意的效果。其傳輸的是數字信號，進行大容量傳輸并且不會出現相互干擾，多路視頻、音頻、數據、以太網、電話信號可在同一根光纖上傳輸而無交調干擾。

數字非壓縮光端機的選擇
        首先，用戶需要根據項目實際需求決定采用什么傳輸方案——點對點式、節點式等。點對點式為最基本的視頻光端機，也是目前使用較多的光端機，工作方式是一點對一點，但由于其只能是一個點對著另一個點，因此較浪費光纖；而節點式則采用手拉手的串聯方式，可在一根光纜上設置多個節點，可以較大程度上節省光纖。

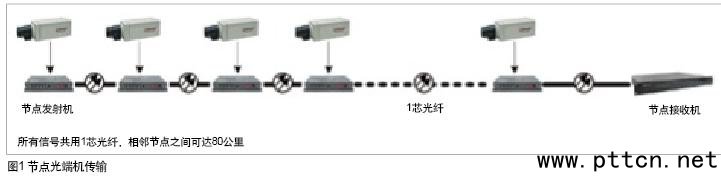

        點對點光端機原理就是在前端監控點安裝一臺發射光端機，將各類電信號轉換成光信號，通過終端的接收光端機將光信號再還原成電信號，發射機和接收機之間用光纜連接。節點式光端機也可稱為總線型數字光端機，在1芯光纖上分多點插入視頻信號（非編碼壓縮，視頻圖像無損失）及控制信號，實現多路信號級聯傳輸（如圖1）。

        此種傳輸方式既節約了大量的光纖資源，多用于高速公路等具有逐點插入特性的應用場合。

        其次，用戶在選擇光端機的時候還需要落實性能參數是否符合要求，根據選用的光器件種類和功率不一樣，光端機分為多種傳輸距離。如某公司的光端機就分為A級25公里，B級50公里和C級75公里。除了距離以外，用戶還需要仔細考察光端機的技術參數，例如信噪比、微分增益、微分相位等。

        再次，用戶可以根據外觀簡單判別光端機質量，例如比較高檔次的光端機會選用鋁合金外殼和型材導軌，具有散熱好、防銹和易安裝的特點。較好的光端機視頻和數據接口具有浪涌保護，用戶可以直接觀察光端機是否有專門的接地極來判定。

        最后，用戶在選擇光端機品牌時，也要充分考慮廠家的售后服務體系，看廠家是否在本地區設有服務中心，這樣一旦產品出現故障問題可以及時得到廠家的維護。此外，產品是否有相關檢測報告以及廠家有關資質等也是在產品選型時考慮的因素。

光端機的使用和保養
光端機供電及安裝環境
        一般發射機由于安裝位置跟隨前端視頻采集設備，所以安裝位置都比較分散，需要配獨立的機殼給其供電。在安防監控供電方面通常有兩種方式：中心集中供電和本地供電，由于采用光端機傳輸的現場，前后端距離都較遠，所以較少使用集中供電方式。接收機一般都位于監控中心的機房內，不像發射機那么分散，在供電方式上如果跟前端的發射機一樣采用機殼電源供電的話，會占用機房大量空間，顯得雜亂無章，無法統一管理。因此中心接收機供電可以采用插卡式機箱供電，不要把插槽全插滿，可以每隔幾個插槽空開一個，有利于光端機散熱。需要注意的是光端機的激光器組件和光電轉換模塊最忌瞬時脈沖電流的沖擊，因此不宜頻繁開關機。

        前端發射機多安裝在前端配電箱中，要注意做好配電箱的防塵防水，在配電箱塞和較滿時為了利于光端機散熱就要考慮帶風扇的配電箱。監控中心的機房要保持環境整潔，經常注意清理，不要有結塵，最好是在機房裝修好后再將設備裝入機房，如遇機房裝修改造，要及時清理干凈。機房內一般會有很多設備集中安裝在機柜中，設備發熱量很大，在通風散熱條件又差時，最好安裝空調系統以保證光端機正常工作。

        安裝光端機時要做好現場的防護措施，防潮、防水、防塵，同時注意現場的實際操作，必須配備合適的光纖使用，不能使用殘缺故障的光纖，如果不匹配，則會嚴重影響光端機傳輸質量，涉及光纜熔接時，也要注意測量光纜的光衰減或損耗在有效值范圍內。

光端機防雷
        光端機特別是作為前端設備的發射機通常安裝于室外的設備箱中，現場環境相當惡劣，防雷就顯得異常重要，防雷措施的優劣直接決定了光端機發生故障的幾率。雷電的破壞方式主要分為直擊雷、感應雷和地電位反擊三種形式，對光端機而言影響最嚴重的主要是地電位反擊。

        所謂地電位反擊是當避雷針等接閃器將直擊雷強大的雷電流經過引下線和接地體泄入大地時，在引下線，接地體以及與其相連的金屬物體上會產生相當高的瞬間電壓，這個高電壓會對離他們很近但是又沒有直接接觸的金屬物體、線纜等電子設備之間產生巨大的電位差，這個電位差引起的電擊就是地電位反擊。地電位反擊是通過以下形式對光端機造成損壞的：當雷電流泄入大地時，接地網的地電位會在數微秒之內被抬高到數萬或數十萬伏。高度破壞性的雷電流將從各種設備的接地部分流向這些設備，或者通過擊穿大地絕緣而流向其它附近設備，最終造成設備的破壞或損害（破壞示意圖見圖2），損壞的部分主要有：機殼電源的PCB板上電子元器件、視頻接口處芯片及其相關電子元器件、音頻及數據端口處芯片。
