主頁（http://www.by236.com）：詳細解讀LCD監視器[圖] 【中國集群通信網】本文主要是通過邊拆機、邊測試、邊講解的方式，結合實際應用中碰到的問題，來全方位地解讀LCD監視器，讓用戶對LCD監視器的了解更加深入透徹，方便用戶根據項目工程的需求來選購合適滿意的產品。首先，我們來看看LCD監視器的兩個重要組成部分。LCD監視器的重要組成部分 1、液晶屏的類型 在測試過程中，我們首先關注的是監視器的液晶屏，因為液晶屏的價格大概占監視器成本的一半。據了解，液晶監視器的屏幕類型大多數是采用TFT屏。在TFT-LCD監視器中，TFT的功能相當于一個開關管，通電時導通，液晶分子排列有序，使光線易通過;不通電時液晶分子排列混亂，阻止光線通過。TFT-LCD面板是由兩片精密的無鈉玻璃基板,和中間的液晶夾層組成。液晶(LiquidCrystal)即液態晶體，是一種既像液體(能流動)又像晶體(有晶體的光學性質)的物質。液晶分子的排列有一定秩序，在外界電場的作用下液晶分子的排列會發生變化，從而影響它的光學性質。液晶屏的優勢在于體積小、重量輕、顯示面積大、畫面穩定、無輻射、低能耗和環保等。 目前安防行業中應用最多的是DID(Digital IntelligenceDisplay)TFT液晶屏，它是根據應用于安防、廣播電視、醫療、工業及公共媒體發布等領域專業監視器的技術要求而設計和生產的，憑借其卓越的顯示性能，已經被認同為當前最高端、最理想的液晶監視器顯示屏。 據介紹，生產液晶屏的廠家主要有三星、LG、夏普和奇美等主流廠家。因此，在選擇液晶監視器時，最好先了解它采用了哪個品牌的液晶屏，因為液晶屏幕決定了物理分辨率、對比度、亮度、響應時間、可視角度等多種特性。一般來說，這些性能指標的好壞和監視器生產廠家是無關的，它主要決定于屏的生產廠家。因此，選擇一家具有品牌影響力和技術研發實力的廠家，其產品的質量自然更加可靠。

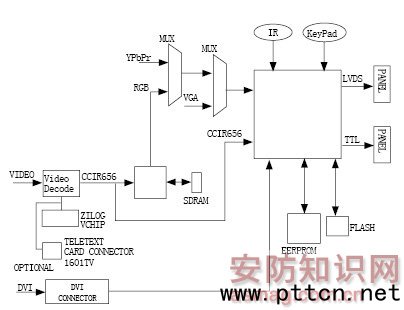

圖1 LCD監視器原理圖 2、圖像處理模塊解決方案 說到這里，就不得不先回答一下用戶經常會提到的一個問題，“能否用電視機來當監視器用?”答案當然是不行的。首先，監視器和電視機的圖像處理解決方案是存在很大差異的，監視器的圖像處理解決方案比電視機的要求更高，電視機的圖像處理解決方案要簡單得多。 從監視器的電路原理結構圖來看，前端視頻信號經過模數轉化之后，進入到圖像信號處理模塊。該模塊的核心是一個高性能的平板圖像處理器，可對前端進來的多種格式數字視頻信號進行處理，輸出平板顯示模塊可接受的平板圖像顯示數據格式，對圖像能提供不同比率的縮放，支持不同分辨率的LCD面板，最高可支持到FULLHD(1920×1080P)。其主要功能有：數字色度亮度處理、彩色γ校正、圖像大小縮放、畫質改善、運動補償、邊緣平滑等，另外還有動態降噪、動態GAMMA曲線、APL等，來動態提升畫面的對比度、清晰度，讓用戶獲得更好的視覺效果。 據介紹，目前圖像處理解決方案主要是采用德國、美國和臺灣的解決方案，如Trident、Mstar等。因此，圖像處理解決方案性能的優劣，從很大程度上決定了監視器的品質。此外，復合視頻信號、高清色差信號、VGA(RGB)、DVI、HDMI信號處理的好壞也體現出一個廠家的研發實力。 了解了監視器最重要的兩個組成部分之后，對我們的選購就有很大的幫助。接下來，我刊整理了一些關于LCD監視器選購的建議。
圖2 數字圖像處理芯片示意圖 LCD監視器的選購建議 1、品牌的選擇 在實際的應用項目中，根據需求來選擇監視器，首先是決定選購哪個品牌的監視器。不同的品牌，代表不同的價值，也代表不同的市場。國外品牌主攻高端監視器市場，如索尼主攻醫療和廣播等專業市場，其產品性能相當完美。松下是業內唯一一家推出PDP監視器的主流廠商，而LCD監視器的品質也是值得信賴的。目前主流的國際品牌有三星電子、索尼、松下、LG、JVC等，而主流的國產品牌有創維、TCL、英特、響石、石頭等。 監視器要求24小時運行，穩定性是很重要的。如果選擇一個沒有聽說過的品牌，監視器的好壞，也許您在購買時從外表根本看不出來，但是內部電路結構，元器件的好壞，您就得好好掂量一下了。因此，選擇一臺具有品牌影響力的監視器，可以讓您免去日后反復維修的煩惱。
圖3 由標準信號發生器產生的半彩色條測試信號圖像 2、尺寸與比例的選擇 目前，監視器的尺寸比例很多，市面上常見的尺寸有17″、19″、20″、32″、42″、40″、46″等。在這些LCD監視器中，17-19寸監視器的尺寸比例大多是4∶3或是5∶4，而22寸以上的監視器大多是16∶9。 選擇哪種尺寸比例的監視器，這也需要根據您的需求和前端配備的設備來定。如果前端采用的是720P、1080i的網絡攝像機，那后端顯示設備最好是選擇16∶9寬屏設計的液晶監視器，這樣正好匹配，顯示效果就會發揮到最佳。如果采用5∶4或者4∶3的尺寸，顯示時會有壓縮的效果，導致監視器畫面看不清楚。從目前視頻監控網絡化的發展趨勢來看，未來16∶9的LCD監視器將是主要的趨勢。

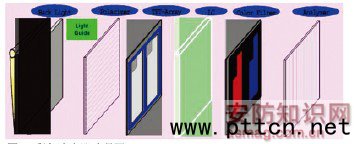

圖4 彩色濾光器液晶屏 3、性能指標的選擇 這里所說的性能指標主要是指物理分辨率、亮度、對比度、色彩飽和度、可視角度、響應時間以及使用壽命。也許您在購買的時候，廠家會把這些規格參數表格拿給您看，不用看也知道說明書上寫的參數都是非常優越的。那么我們如何來判別呢?這些指標的性能決定于液晶屏生產廠家，監視器生產廠家在向液晶屏生產廠家購買液晶屏時，會得到這些性能指標。因此，購買的時候先要了解該監視器是采用了哪個廠家的液晶屏。 先看物理分辨率，目前16∶9寬屏設計的液晶屏的物理分辨率是1368×768。要測試這個指標，可以采用信號發生器輸入清晰度測試信號，觀察能顯示出多少線。注意，分辨率不是越高越好，根據實際輸入信號選擇合適的分辨率，最理想的是輸入信號分辨率與屏的分辨率相同，效果最佳。要查看屏幕是否有欠點(包括亮點和暗點)，亮度、對比度越高圖像效果好，但長時間觀看容易疲勞，在使用環境光線不是特別亮時選擇300cd/m2左右就足夠，畫面比較柔和，不傷眼睛。目前的可視角度都可以達到170度以上。
|
