主頁（http://www.by236.com）：檢測影像是否聚焦的自動調焦法

【中國集群通信網】 1、對比度法

　　這種方法是通過檢測影像的輪廓邊緣而實現自動調焦的。因為聚焦時影像的輪廓邊緣越清晰，則輪廓邊緣處景物和背景之間的對比度就越大，也就是亮度梯度就越大;相反，沒有聚焦，或說離焦的像，影像的輪廓邊緣就會模糊不清，其對比度或亮度梯度下降。顯然，離焦越遠，對比度就越低。

　　根據上述原理，可以檢測對比度而達自動調焦的目的。其具體方法是，將兩個半導體硅光檢測器放在相機底片位置的前后相等距離處，當被攝景物的像經過分光同時成在這兩個硅檢測器上，它們分別輸出其成像的對比度。當兩個硅檢測器所輸出的對比度信號相等時，此時說明調焦的像面剛好在兩個檢測器中間，即與底片的位置重合，說明調焦成功。

　　2、相位法

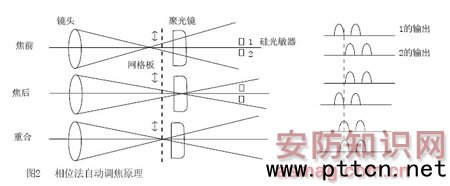

　　這種方法是通過檢測影像的偏移量而實現自動調焦的。該方法的原理如圖2所示。在感光底片的位置放置一個由平行線條組成的網格板，線條相繼為透光和不透光。在網格板后的適當位置上，與光軸對稱地放置兩個硅光敏器件。這兩個網格板在與光軸垂直方向上往復振動。

　　由圖2可以看出，當聚焦面與網格板重合時，通過網格板透光線條的光同時到達其后面的兩個硅光敏器件;當離焦時，光束只能是先后到達兩個硅光敏器件，因而它們的輸出信號間就存在有相位差。將存在有相位差的兩個信號輸入后續處理電路后，就可控制執行機構來調節物鏡的位置，使聚焦面與網格板的平面重合，完成自動調焦。
