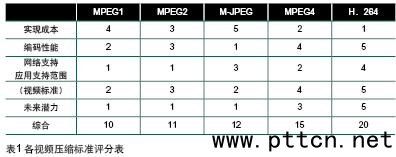

主頁（http://www.by236.com）：H.264視頻編解碼技術探討 【中國集群通信網】視頻壓縮標準和演進歷史 在視頻監控歷史上，曾先后有多種視頻壓縮標準。如圖1所示，由國際電信聯盟ITU定義的專用于低比特率視頻電話的標準，包括H.261/2/3;由國際標準化組織ISO針對消費類應用的，對運動圖像壓縮定義了MPEG標準，包括MPEG1/2/4;由ITU與ISO根據目標應用合作(聯合視頻小組JVT)定義了H.264編解碼技術，有些標準至今仍并存著。圖1簡要說明了視頻編解碼標準的發展歷程。 MPEG1和MPEG2是早期使用比較多的標準，現在已基本退出舞臺。目前主要在應用中的是M-JPEG，MPEG4及H.264三種，我們通過以下幾點對這些標準進行比較。由于MPEG1和MPEG2標準已淡出，在此就不做太多分析。 ·實現成本：包括算法實現的復雜度和資源占有程度，技術獲取的難度和代價，以及其最終體現在產品中的成本高低; ·編碼性能：主要體現在同等主、客觀視覺質量情況下，壓縮后所得到的碼流大小，這對于網絡傳輸和存儲都非常關鍵; ·網絡支持：對網絡支持的好壞主要取決于對網絡丟包和出錯的容錯能力與支持網絡的自適應能力; ·應用支持范圍：由于視頻監控領域的應用需求千變?nèi)f化，一個平臺對不同需求的支持能力也非常重要; ·未來潛力：以發展的眼光來看，一個標準的潛力大小體現在未來被行業接受的廣泛程度，在相關應用上轉化的平滑程度，和對互聯互通的支持程度等方面。
 M-JPEG在實現成本上來說可能是最低。實際上現在有很多視頻前端采集芯片都已集成M-JPEG，可直接輸出M-JPEG的編碼碼流，這也是為什么M-JPEG在很多低端產品中仍有應用的主要原因。同時M-JPEG各幀編碼是相互獨立的，有利于視頻編輯等方面的應用，受網絡應用中的丟包問題影響較小，但因其遠大于其他標準的碼流嚴重影響了它提供高質量網絡視頻的能力。在其他三個方面，M-JPEG和MPEG4、H.264相比處于明顯劣勢。隨著視頻監控市場對視頻壓縮要求的整體提高和MPEG4、H.264實現成本的持續下降，M-JPEG的市場分額在未來可能會繼續降低。 MPEG4的實現成本隨著方案的成熟這幾年來已經下降很多，方案選擇余地也相應擴大，從DSP到ASIC均有提供。但在編碼性能上較H.264仍有較大差距。MPEG4在制定時對網絡環境的支持考慮略顯不足，而視頻監控領域中網絡化時代的到來使得用戶對網絡支持方面的考慮越來越多，MPEG4的編碼效率在一定程度上制約了其對廣闊應用環境的支持能力。歸根結底，MPEG4從制定之初就決定了其作為過渡性標準的命運，標準委員會之所以要在短時間內再重新制定H.264標準就是為了要代替它。 H.264標準從實現成本上來看，目前應該是所有標準中最高的，這和它制定出來時間最晚也有一定的關系，當然其運算復雜度確實要遠高于其他標準。但隨著H.264在視頻監控領域應用的越來越廣泛，可看到其實現成本也在不斷下降。從編碼性能上看，H.264要遠優于MPEG4，平均節約39%的傳輸碼流，這可以極大地提高存儲設備的效率和網絡的利用率。卓越的編碼性能決定了H.264有能力支持更加廣泛和多變的應用環境，包括對網絡環境自適應的能力。從網絡支持的角度來看，無論是有線還是無線，網絡應用是H.264制定時所針對的一個重要方向之一，其碼流的語法定義和不同的編碼選項有利于H.264獲得不錯的容錯能力。從全球視頻應用市場來看，H.264在諸如電視、3G等領域都已成為主流標準，在視頻監控領域也迅速成長為主流標準之一，其取代MEPG4的趨勢清晰可見。而隨著大規模視頻監控網絡的建設和互聯互通要求的增強，在全球范圍內H.264必將成為必須要支持的主流視頻標準。 表1通過對每個視頻標準進行逐項特性打分的方法來給出一個比較直觀的比較結果(打分采用5分制方法，0分為最差，5分為最高)。
 H.264標準應用分析 在視頻監控產品中，編碼器始終是方案的重點，一個合適的編碼器方案往往能夠決定一個產品的成敗。H.264編碼方案正在成為市場的主流，其以卓越的編碼性能和良好的網絡適應性得到了市場的廣泛認同。它不僅可以支持寬廣的應用環境，還可滿足不同分辨率、不同碼率以及不同傳輸和存儲環境的需求。采用何種實現方式才能既充分發揮H.264標準本身的優點，又能充分滿足未來一段時間視頻監控行業的要求呢? 視頻監控經過十幾年的不斷進步，到目前已完成從模擬存貯到數字存貯的升級換代，PC式DVR和嵌入式DVR都得到了廣泛的應用，且隨著網絡的普及和帶寬的不斷改善，視頻監控的數字化及網絡化正獲得越來越多的重視并很有可能在不久的將來成為視頻監控的主流應用。另一方面，自9·11以來全球范圍對社會公共安全關注度的顯著提高，視頻監控的規模已和上個世紀不可同日而語。僅以中國為例，得益于政府“3111”工程在全國范圍內的廣泛開展，而視頻監控規模與層次的不斷提高也促使其遠遠超越了初期的監視、存儲和回放等基本功能，越來越多的視頻智能分析功能被加入到視頻監控系統中。為了滿足現代視頻監控應用的要求，消費者期望可以通過網絡以更靈活的方式從更大的范圍中獲得含有更多信息量的視頻信息。 新的視頻監控要求對視頻編解碼技術提出了新的挑戰，其中視頻編碼模塊作為連接視頻前端和監控系統間的極為重要的一環，如何創造性地將整個系統融合貫通，將對提升整個系統的有效性、功能性和產品性價比起到顯著的作用。我們認為參考視頻監控行業的技術現狀和未來發展趨勢，對新一代的視頻編碼器會有如下要求： ·支持高分辨率：在未來幾年，D1(704×576)將成為必需滿足的需求，在某些應用中720P(1280×720)高清甚至也會成為必需。編碼器越能夠提供高的視頻質量，越能夠為后端的智能分析提供好的支持; ·支持多通道：編碼器必須能夠靈活切換支持多個編碼通道，比如4個D1或16個CIF，并且最好能夠是單芯片方案; ·高編碼效率：編碼器最好能夠在1Mbps帶寬下提供較好的全實時D1編碼，H.264標準基本成為必選; ·高性價比：作為視頻監控系統中的一個重要模塊，編碼器的性能價格比在任何時候都是一個重要的因素;
|
