　　【中國集群通信網】模擬視頻矩陣(見圖1)：是一種視頻信號的切換設備，也就是一種可控制的開關陣列。模擬視頻矩陣有多路輸入端，可以接入多臺模擬攝像機的視頻圖像輸入;也有多路輸出端，可以接到多臺模擬監視器上輸出顯示視頻圖像;采用控制鍵盤，用于實現圖像切換和控制操作，達到了多路視頻圖像共享多臺顯示設備的作用，主要是實現數量比較多的視頻圖像共享數量相對較少的視頻顯示設備，以減少顯示設備數量，達到節約建設成本的目的。單臺模擬視頻矩陣的應用可以組成一個模擬視頻監控系統，多臺模擬視頻矩陣設備關聯應用可以擴充模擬視頻矩陣監控系統的應用規模。模擬視頻矩陣的應用使模擬視頻監控系統開始成型。

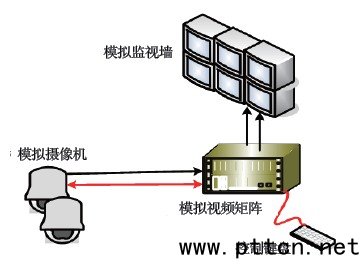

圖1  模擬視頻矩陣監控系統

　　數字硬盤錄像機視頻監控系統

　　數字硬盤錄像機(DVR)：DVR是Digital Video Recorder的縮寫，全稱是數字視頻錄像機或數字硬盤錄像機，習慣上稱為硬盤錄像機。它是一套進行圖像存儲處理的計算機系統，具有對圖像/語音進行長時間錄像、錄音、遠程監視和控制的功能，DVR集合了錄像機、畫面分割器、云臺鏡頭控制、報警控制、網絡傳輸和控制信號等多種功能于一身。DVR采用的是數字記錄技術，在圖像處理、圖像儲存、檢索、備份、以及網絡傳遞、遠程控制等方面都有相當不錯的功能表現。以DVR為核心組成的數字圖像監控系統以其功能集成化、錄像數字化、使用簡單化、監控智能化、控制網絡化等優勢，在安防領域得到了廣泛應用。

　　數字硬盤錄像機視頻監控系統是以DVR設備為中心的本地?cái)?shù)字視頻監控系統，以DVR設備為核心，DVR是技術核心、應用功能核心、管理核心(見圖2)。

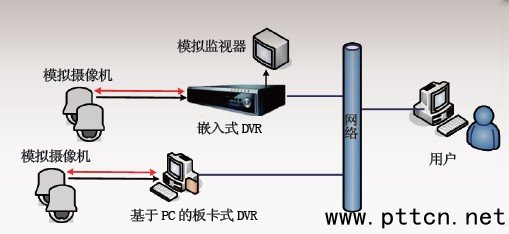

圖2  數字硬盤錄像機監控系統

點擊查看大圖

　　網絡視頻監控系統

　　網絡視頻監控系統：主要包括前端視頻采集編碼設備、計算機傳輸網絡、網絡視頻解碼設備、視頻圖像顯示設備、數字存儲設備、網絡視頻監控管理軟件等組成的網絡視頻監控系統。隨著應用的發展會不斷吸納或關聯更多的技術應用，如報警系統、門禁系統、網絡存儲系統、智能分析。

　　前端視頻采集編碼設備主要有：模擬攝像機、網絡視頻編碼器、數字硬盤錄像機、網絡攝像機等，完成視音頻信號的采集和數字化處理，以下作簡單介紹。

　　計算機傳輸網絡：現行的各種類型IP網絡及其組合應用。

　　網絡視頻解碼設備：主要是網絡視頻解碼器和視頻解碼卡，將網絡傳輸來的數字視頻信號還原成模擬信號在模擬監視器上輸出顯示圖像。

　　視頻圖像顯示設備：視頻圖像顯示設備的總稱。主要有模擬顯示設備、數字顯示設備。

　　數字存儲設備：是能被利用的所有數字存儲設備與介質的總稱。主要有數字硬盤錄像機(DVR)、錄像服務器(包含DAS、NAS、SAN、FCSAN、IPSAN應用)。網絡視頻錄像機(NVR)在技術上應屬于錄像服務器。

　　網絡視頻監控管理軟件：網絡視頻監控應用有關軟件的總稱。
