　　【中國集群通信網】水利視頻監控系統由各級監視中心和監視站組成。在省級、市級、縣(市、區)級水利主管部門和防汛指揮中心分別設置監控中心，在水利工程管理等單位設置監視站。監視中心和監視站通過計算機網絡連接，構成多層多結點的網狀結構(如圖1所示)。

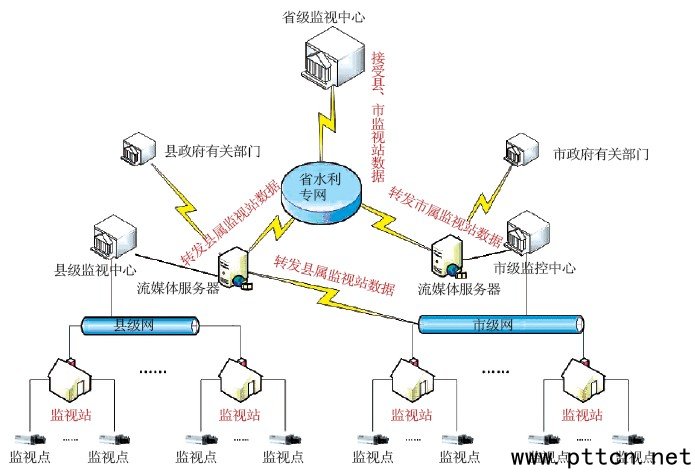

圖1  系統結構圖

點擊查看大圖

　　在這種體系結構中，監視站將與一個或多個前端監視點直接相連，采集前端監視點的實時圖像和其它相關數據信息，并對其進行管理和存儲。這種情況下，一般的監視站均為大中型水利工程的直接管理部門。監視中心則控制、監視、管理、調閱本轄區內監視站的所有圖像信息，并向公眾發布實時工況圖像信息。

　　而市級、縣(市、區)級監視中心配置視頻流媒體服務器，可向同級政府有關部門及上級監視中心提供圖像信息。省級監視中心則通過統一的網絡監控管理平臺，根據實際需要控制、監視、管理、調閱省內監視站的圖像。

　　這種架構適合流域監控的要求，是未來發展的主流方向，充分體現了流域監控的特點，同時在防汛時刻確保各級領導和決策人員可以通過網絡系統獲取實時視頻信息。
