　　目前最低照度測量還無統一國際標準，大型CCD制造商都有自己測量CCD感光度的方法來測量最低照度。最常用的測量最低照度的方法為目標照度法，目標照度表示有多強光線到達CCD靶面。

　　最低照度是當被攝物的光亮值低到一定程度而使攝像機輸出的視頻信號低到某一定值時光線到達CCD靶面的光亮值。如環境照度是1Lux，相應落到CCD靶面上的照度可能只有0.5Lux，所以選型時應該高一個級別低照度。

　　參照四項主要的參數。盡管“攝像機輸出的視頻信號低到某一定值時”清晰的定義不同，但有四項主要參數決定結果。即F值(用來測試攝像機用的鏡頭F值);色溫(光源的色溫，即光譜內容);IRE (視頻振幅的IRE等級);反射率(目標的反射率和背景)。

　　·F值，測量低照度時，首先要確定適用何種F值的鏡頭，F1.0的鏡頭比F10的鏡頭能采集100倍的光線，因此在測量中標出F值非常重要，否則結果沒有意義;

　　·色溫，其是表述光源中光線波長內容的方法，不同色溫發出不同的光線波長，導致在CCD靶面上產生數目相差甚遠的電子數，影響到視頻福值，所以色溫特別標注對結果的意義;

　　·IRE等級，攝影機的視頻輸出最大振幅設置在100IRE或700毫伏，100IRE的視頻表示可完全驅動一個監視器表現最好亮度和對比度的優質影像，只有50IRE的視頻表示只有一半的對比度，30IRE或210毫伏表示只有原始振幅的30%，通常30IRE是最低表現可用影像的數值，標準攝影機當自動增益提高到最大增益時噪度等級應在10IRE，因此能提供3:1或10dB信噪比可接受的影像;

　　·反射比，目標的反射比和背景能徹底改變測量結果，一個有100%反射率的目標平面上能產生比只有1%反射率的目標高出100倍的光線。

　　信譽好的公司會在以下標準下測量最低照度：F1.2，色溫5600K，視頻等級30IRE，反射率80% 。

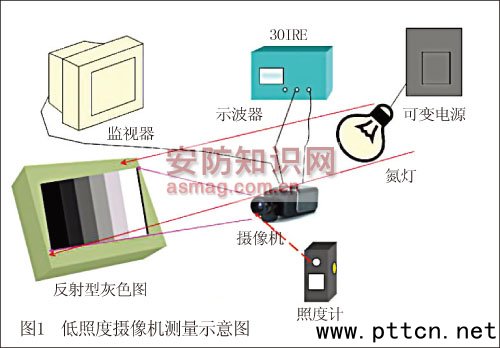

　　測量所需工具：氦燈(光源)、可調節氦燈亮度的可調電源、模擬示波器 或數字示波器、監視器、照度計、樣機 (Camera)，測量方法如圖1所示。

　　最低照度測試方法：

　　·氦燈燈光打向反射性灰度圖，攝像機距反射型灰色圖1m左右垂直灰色圖;

　　·確定自動增益模式開，鏡頭選F1.2;

　　·調節鏡頭使灰色圖畫面充滿整個監視器，灰色圖中心位置位監視器中心處;

　　·調節氦燈燈光亮度比室外亮度偏高，此時示波器顯示的視頻幅值應為700mv/100IRE;

　　·調節氦燈燈光亮度逐步降低，至示波器顯示視頻幅值為30IRE，查看并記錄圖像情況;

　　·將照度計的感應頭置于攝像機前端，測試此時照度并作記錄。多次測量后求其平均，此數據即為最低照度值;

　　·若有Day/Night切換功能，那么當光線由強逐漸變弱，就會出現Day向Night模式轉換，測其照度。多次測量求其平均，即為Day轉Night照度Spec;相反，用同樣方法可以得到Night轉day照度Spec。
