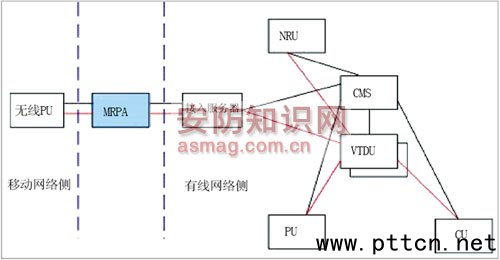

主頁（http://www.by236.com）：3G監控主要系統架構解析 【中國集群通信網】本文將從PU和CU兩個方面對3G無線監控方案做詳細介紹。 R_PU監控 1、R_PU R_PU是無線PU的英文簡稱，是無線視頻監控系統的前端子系統，主要實現音視頻、報警信息的采集、3G網絡傳輸以及云鏡控制等功能。 R_PU在進行視音頻信號和報警信號的多通道傳輸時將數據包劃分成多個小包，分別在不同的鏈路上進行傳輸。R_PU會根據各鏈路上的丟包率動態調整各鏈路上的傳輸數據量，自動適應各鏈路的帶寬。對鏈路帶寬的自適應數據傳輸的功能，使R_PU對網絡帶寬的利用率最大化，R_PU部署架構如圖1。
圖1 R_PU部署架構圖 2、MRPA MRPA即多無線通道接入模塊，是將R_PU順利接入監控平臺的關鍵網元。MRPA一般與平臺有限網絡側的前端設備接入服務器PUI一同部署，形成完整的無線接入方案，并針對無線傳輸網絡的無線特性做出相關的適配，以提高無線傳輸質量。MRPA主要功能包括： ·接入無線PU，完成其向監控平臺注冊的過程; ·點擊對應無線PU監控點，獲取碼流，進行解碼與顯示; ·支持PU的基本功能操作，如錄像、抓拍、參數配置、告警聯動等; ·對前端設備進行控制，放大、縮小、變倍等; ·支持QCIF與CIF視頻圖像，獲得良好的顯示效果; ·支持無線PU與平臺之間雙向語音傳輸; ·支持多卡綁定擴展通道進行無線傳輸; ·支持無線PU中GPS信息的傳輸。 R_PU監控業務 無線PU監控方案的監控業務實現主要包括平臺注冊、視頻瀏覽、云鏡控制三方面。 1、R_PU注冊到平臺和發送碼流的實現 R_PU通過MRPA和PUI接入注冊到監控平臺，并通過3G網絡完成監控碼流的傳輸，具體流程可參看圖2。

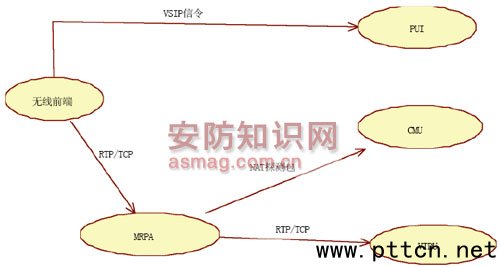

圖2 R_PU注冊及碼流傳輸流程 2、視頻瀏覽 視頻瀏覽的實現主要分為控制流和媒體流兩部分。 控制流主要流程如下(停止視頻瀏覽與“開始視頻瀏覽”流程類似)： ·開始視頻瀏覽; ·CU請求視頻瀏覽信令; ·CMU通過PUI轉發視頻瀏覽請求; ·R_PU通過PUI響應視頻流請求信令。 媒體流主要流程如下： ·R_PU發送碼流給MRPA; ·MRPA轉發碼流給VTDU; ·如果需要轉碼，MRPA完成碼流重整后將碼流轉發給VTDU; ·VTDU將碼流發送給CU。 3、云鏡控制 控制流主要流程如下： ·CU請求進行PTZ控制; ·CUI轉發PTZ請求給中心管理模塊CMU; ·CMU通過PUI轉發PTZ請求給R_PU。 (CU)手機監控 在CU監控瀏覽方面，手機監控是最普及、最方便，也是最具代表性的一種終端瀏覽方式。而一些“手機監控”解決方案，會針對不同檔次的手機提供不同的手機瀏覽方式，手機監控模型可參考圖3。

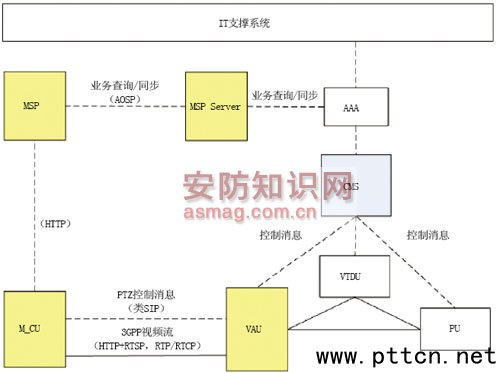

圖3 手機監控模型圖 1、高檔3G智能手機 這種手機性能高，用戶屬于高端群體，對應用要求比較高，多屬于行業專網應用，例如公安的“平安城市”應用、環保監控應用。對于這部分用戶群體，系統可提供MCU瀏覽方式，只需在智能手機上安裝一個MCU軟件，用戶便可以完成大部分監控PC的監控功能，如視頻實時瀏覽、視頻錄像、視頻錄像回放、攝像機PTZ控制、圖片抓拍、語音對講等。 2、中高檔手機 這類手機具備一定的智能功能，但是受限于手機本身的處理能力，無法完成復雜的控制功能。某些手機監控方案則可提供基于手機內置流媒體播放器的流媒體監控方式，可以對于視頻監控點進行實時視頻監控。 3、低端手機 這類手機屬于最簡單的手機，性能比較弱，無法完成視頻播放功能，而手機監控提供彩信PUSH的方式，讓用戶通過瀏覽連續的前端抓拍圖片來了解前端實時狀況。 另外，在手機上進行視頻監控，通常受制于手機屏幕尺寸和分辨率，可能無法關注畫面細節，而某些手機監控方案提供了視頻和圖片相結合的瀏覽方式來解決這個問題，用戶可以通過前端抓拍高清的JPEG圖片來關注前端監控現場細節，并且可以保留作為調查取證的依據。 (CU)手機監控業務 手機監控實現主要分為視頻瀏覽、數字云臺控制、云鏡控制三方面。 1、視頻瀏覽 控制流主要流程如下(除不包含第一條外，停止視頻瀏覽與開始視頻瀏覽流程類似)： ·M_CU請求RTSP URL; ·M_CU和VRS之間建立RTSP會話; ·VRS向VMU進行視頻瀏覽請求; ·如果需要轉碼，VMU進行VMTU調度，并通知VMTU準備轉碼; ·VMU進行視頻瀏覽請求。 媒體流主要流程如下： ·PU發送碼流給VTDU; ·VTDU轉發碼流給VMDU; ·如果需要轉碼，VMDU將碼流轉發給VMTU; ·VMTU將轉碼后的碼流發給VMDU; ·VMDU將碼流發送給M_CU。 2、云鏡控制 控制流主要流程如下： ·M_CU請求進行PTZ控制; ·VMU轉發PTZ請求給CMU。 3、數字云臺 控制流主要流程如下： ·M_CU請求進行數字云臺控制; ·VMU發送轉碼請求給VMTU。 媒體流流程同“視頻瀏覽”相類似。 手機監控具體應用 目前某些手機監控解決方案可適應各種復雜的網絡環境，順利地實現手機移動監控，如NAT穿越，私網與公網的的互聯通信等，參見
|
