主頁（http://www.by236.com）：基于DSP智能視頻監控系統的軟硬件設計(2)

　　· 自動跟蹤：自動跟蹤實現對于運動對象的連續檢測，通過對運動物體的跟蹤，獲得其位置、速度、運動軌跡等運動信息。使用卡爾曼濾波的方法進行目標跟蹤，輸出運動物體的位置及中心坐標等;

　　· 攝像機模糊、遮擋及非法移動檢測：攝像機模糊、遮擋及非法移動檢測是需要發現影響監控?cái)z像機正常工作或者威脅監控?cái)z像機自身安全的活動。使用DCT變換，統計全局的圖像變化信息，判斷攝像機是否模糊;利用圖像灰度直方圖變化信息，判斷攝像機是否被遮擋;使用模板匹配的方法，判斷攝像機是否非法移動，輸出模糊、遮擋及非法移動情況信息和程度。

　　系統優化

　　1、三緩沖結構

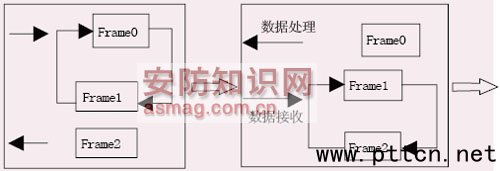

　　設置三緩沖組成緩沖區隊列。在實際處理過程中，使用其中兩個緩沖區進行數據接收，另外一個緩沖區進行圖像處理等(具體的三緩沖區結構如圖5所示)。

圖5  三緩沖結構

　　利用回調函數對緩沖區進行管理，每接收完一整幅圖像后產生一次回調。使用三個變量維護當前緩沖區狀態，F(xiàn)rame Buffer1和Frame Buffer2用于維護在循環中接收的兩個緩沖區，F(xiàn)rame Counter為當前最新接收到的緩沖區。每次接收數據的存儲位置根據Frame Buffer1和Frame Buffer2的值決定。

　　在主循環過程中，使用一個變量Active Index維護當前處理中的緩沖區。每當開始處理新的一幀時，交換Frame Counter和Active Index的值，并同時更新Frame Buffer1和Frame Buffer2。實現將上一幀處理結束的緩沖區加到輸入緩沖中，而將最新一幀緩沖并進行處理的目的。

　　2、算法優化

　　系統對大部分的功能實現算法進行了優化。在物體檢測、數量統計、自動跟蹤、入侵檢測、遺留物體檢測等算法中都需要使用背景模型。因此，系統重點對背景建模算法進行了優化。

　　背景建模主要包括兩個部分：一是用當前圖像和背景模型的均值和方差矩陣進行比較，得到前景圖像和更新后的背景模型;二是對前景圖像進行膨脹、腐蝕的形態學運算。

　　· 背景模型更新：模型更新過程涉及的數據有：當前圖像幀緩沖(8位)、當前前景幀圖像(8位)、背景均值模型(32位)、背景方差模型(32位)、前景駐留時間矩陣(16位)。為了提高運算速度，需要首先將內存搬運到L1中再進行處理。其步驟如下：

　　第一步：在L1內存中分配行緩存區用于計算，采用PINGPONG結構設計雙緩沖區。

　　第二步：使用兩個DMA通道用于輸入和輸出。首先使用異步DMA方式輸入一行輸入圖像、均值和方差矩陣及駐留時間矩陣，交替使用current和bck指針?lè)謩e指向輸入和處理緩沖區，并不斷更新實現雙緩沖結構。這里要求從第二行輸入起使用同步DMA方式進行傳輸，因此使用了回調函數Line In Caqll Back和input_index變量，實現依次輸入4個緩沖區。

　　由于這里要求將輸入并計算后的新均值、方差和駐留時間行矩陣傳回SDRAM中，因此輸出DMA采用異步方式，等待完成后才會開始下一次的DMA輸入。這樣，在一定程度上，可避免同時向一個SDRAM區讀/寫內存。

　　· 膨脹、腐蝕算法：這里同樣也使用行處理方式進行膨脹、腐蝕兩步運算。根據膨脹、腐蝕算法的特點，需要輸入3行緩沖，然后進行一行的處理。因此，需設計使用6行輸入的前景緩沖和兩行膨脹、腐蝕處理結果作為3行輸入和1行輸出雙緩沖。由于輸入和輸出的緩沖區沒有沖突問題，因而輸入和輸出均采用同步模式，并注意輸入緩沖增量設為一行。
