主頁（http://www.by236.com）：淺談現行國際標準 【中國集群通信網】現行國際視頻編碼標準 近年來，視頻編碼技術得到了迅速發展和廣泛應用，并且日臻成熟，其標志是多個關于視頻編碼的國際標準的制定。其可分為兩大系列：即國際標準化組織(ISO)和國際電工委員會(IEC)的運動圖像專家組MPEG(Motion Picture Expert Group)關于活動圖像的編碼標準MPEG系列，以及國際電信聯盟(ITU)的視頻編碼專家組VCEG(Video Coding Expert Group)制定的視頻編碼標準H.26X系列。 MPEG4/H.264/AVC標準 MPEG4/H.264/AVC是一種有損壓縮，以處理后的圖像無限接近和還原真實圖像為目標。MPEG4/H.264/AVC對編解碼器如何實現并沒有明確規定，而是規定編碼視頻比特流的句法和該比特流的解碼方法。這種技術，使得各個廠商的編碼器和解碼器在此框架下應能夠互通，在實現上具有較大靈活性，而且有利于相互競爭。 從圖1和圖2可以看出，MPEG4/H.264/AVC和以前標準(如H.261、H.263、MPEG-1、MPEG-4)的編解碼器功能塊組成并沒有什么區別，仍是變換和預測相結合的混合編碼法，不同點在于各功能塊的細節。

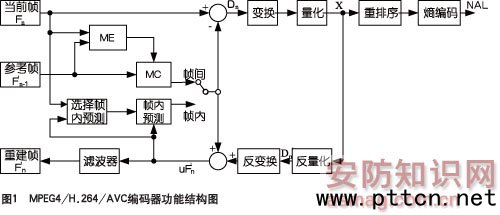

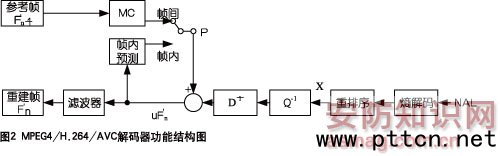

由圖1可見，輸入的幀或場Fn以宏塊為單位被編碼器處理。首先，判定幀是否按幀內還是幀間預測編碼方式進行預測。如果采用幀間預測，其預測值PRED(圖中用P表示)由當前序列中已編碼并解碼重建和濾波的圖像作為參考圖像(如圖1中的F'n-1)，經運動補償(MC)得到。為了提高預測精度，從而提高壓縮比，實際的參考圖像可在過去或未來(指顯示次序上)的重建幀中進行選擇。參考圖像選擇的準確與否，很大程度決定了真實圖像與呈現圖像之間的差值大小。 預測值PRED和當前塊的相應值相減后，產生一個殘差塊Dn，經塊變換、量化后產生一組量化后的變換系數X，再經熵編碼，與解碼所需的一些信息(如預測模式量化參數、運動矢量等)一起組成一個壓縮后的碼流，經NAL(網絡自適應層)供傳輸和存儲用。 正如上述，為了提供進一步預測用的參考圖像，編碼器必須有重建圖像的功能。因此必須使殘差圖像經反量化、反變換后得到的Dn'與預測值P相加，得到uFn'(未經濾波的幀)。為了去除編碼解碼環路中產生的噪聲，提高參考幀的圖像質量和壓縮圖像性能，設置了一個環路濾波器，濾波后的輸出重建圖像Fn'可用作參考圖像。在這一步驟中，重建圖像是通過預測值來實現的，雖然從算法上降低了失誤性，卻進一步加大了人為改變原始圖像的因素。 由圖1可知，編碼器的NAL輸出一個壓縮比特流。該比特流在圖2中經熵解碼得到量化后的一組變換系數X，再經反量化、反變換，得到殘差Dn'。 Dn'和該解碼器產生的PRED(與編碼器產生的PRED相同)相加后，得到uFu'，經濾波后，最后得Fn'，Fn'即最后的解碼輸出圖像。 JPEG標準 1991年3月ISO/IEC正式通過了靜止圖像壓縮編碼標準，稱為JPEG建議。JPEG標準分為基本系統、擴展系統和信息保持系統三個部分。基本系統提供對順序掃描靜止圖像的高效有損編碼，輸入圖像精度為8bit/像素。 (1)圖3為JPEG基本系統的編解碼器方框圖，輸入的彩色圖像為Y、U、V三個分量，JPEG對他們分別進行編碼。

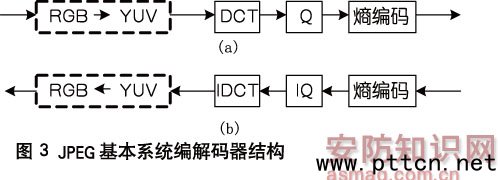

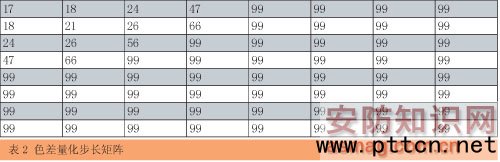

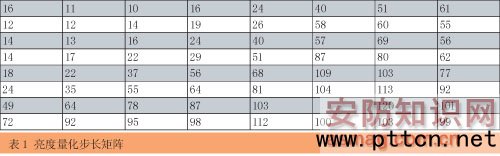

(2)編碼時，先將一幀圖像分為互不重疊的8×8像素塊，接著對各塊進行DCT變換，然后對各變換系數進行線性量化。 量化步長Q應結合人眼視覺敏感性，亮度和色差信號的量化步長矩陣見表1和表2。

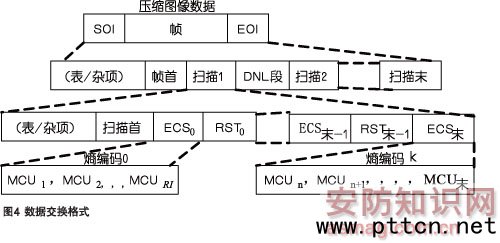

量化后系數為： 反量化后DCT系數為： (3)熵編碼，一般采用哈夫曼(VLC)編碼。AC系數量化后為少數稀疏的值，大部分為零，采用鋸齒形(Zig-Zag)掃描，然后以游程編碼表示方式進行變長的哈夫曼編碼。 (4)數據交換格式 熵編碼后得到變長度的碼流。為便于數據的交換，JPEG規定了統一的壓縮后數據交換格式，如圖4所示。
第一行：SOI表示圖像數據開始;EOI為一幀圖像結束，各占兩個字節。 第二行：表/雜項中放置量化表、哈夫曼表;幀首包括編碼方法、取樣精度、量化系數、源圖像行數、每行取樣數等;DNL重新定義幀內的行數。 第三行：掃描首說明掃描起始信息、分量圖像號碼、參數、熵編碼表選擇(ECS);RST為重新開始標志。 第四行：為熵編碼區，MCV為最小編碼單元，包括4個亮度塊，1個Cr塊和1個Cb塊。 熵編碼是無損壓縮編碼方式，它生成的碼流可以經解碼無失真地恢復出原數據。熵編碼是建立在隨機過程的統計特性的基礎上的。 上述可見，JPEG標準的編碼方式，是一種以DCT(Discrete Cosine Transform)為基礎的壓縮方法的壓縮格式，也稱為基線順序編解碼(Baseline Sequential Codec)方法，通過各種算式來降低圖像數據量。缺點在于壓縮量有限。這種方法的優點是先進、有效、簡單、易于交流，因此應用廣泛。

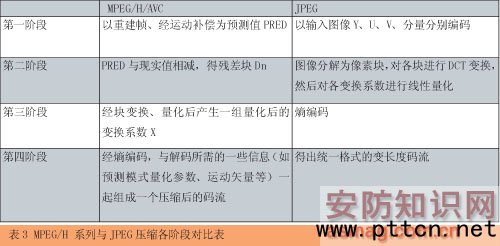

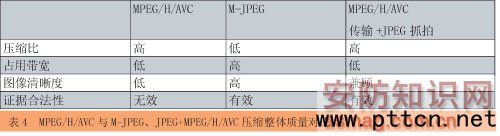

M-JPEG標準 MJPEG全名為“Motion”JPEG，Motion JPEG技術是將來自攝像機的模擬視頻信號“翻譯”成視頻流，并存儲在硬盤上。典型的應用如數字視頻記錄器等。MJPEG不像MPEG，不使用幀間編碼，因此用一個非線性編輯器就很容易編輯。MJPEG的壓縮算法與MPEG一脈相承，功能很強大，能發送高質圖片，生成完全動畫視頻等。但相應地，MJPEG對帶寬的要求也很高，相當于T-1，MJPEG信息是存儲在數字媒體中的龐然大物，需要大量的存儲空間以滿足如今多數用戶的需求。因此從另一個角度說，在某些條件下，MJPEG也許是效率最低的編碼/解碼器之一。 兼顧碼率控制與圖像真實 視頻是利用人的視覺獲取的信息，它具有直觀性的特點，不易和其他信息相混淆，保證了信息的準確性。同時，由于視覺，可以并行地觀察圖像，因而獲取信息的效率比音頻高得多。
|
